全套的 PCIe 适配器和线缆

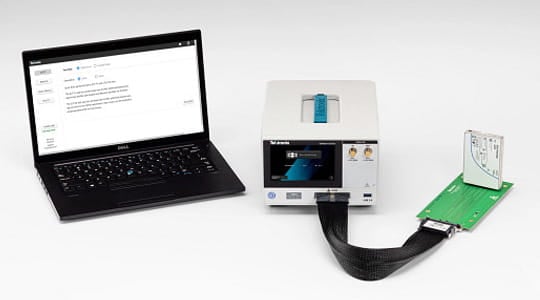

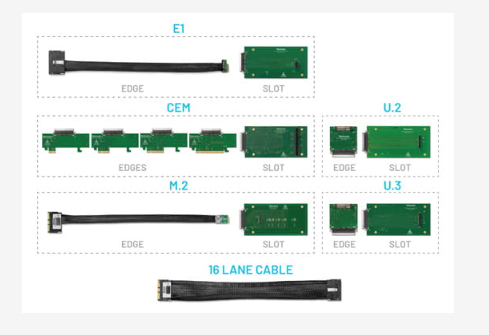

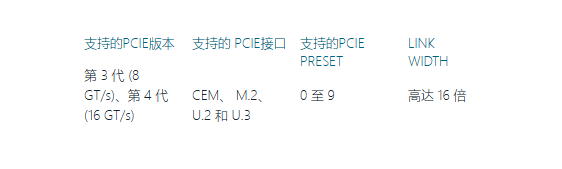

TMT4裕度测试仪支持最常见的 PCIe 接口形式，提供了 11 种适合 CEM、M.2、U.2 和 U.3 的适配器。一根带有高密度 PCIe 连接器的 16 lane带状线缆，可将裕度测试仪连接到除 M.2 边沿适配器之外的任何适配器，M.2 边沿适配器具有自身的集成线缆，以适应不同的插入损耗规格。

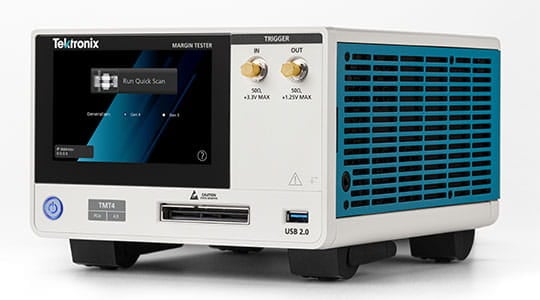

TMT4 裕度测试仪是现有误码率测试仪 (BERT) 和示波器解决方案的有益补充， 用于执行裕度测试。与 BERT 和示波器系统不同，TMT4裕度测试仪具有简单的设置、配置和用户界面，最大限度地降低了资深工程师确保测试系统被正确的设置以便测试的需要，并使广大用户团队能够快速评估裕度测试仪与DUT 之间链路的运行状况。其针对性的 Tx/Rx 功能使您能够捕获链路两端的 PCIE3和PCIE4通信问题，并使团队能够在数分钟内，评估多达16条lane的PCIE4链路的运行情况，覆盖0到9的所有preset。

设置简单，快速提供结果

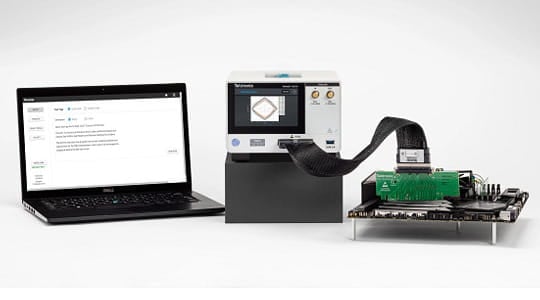

使用前面板、Web 浏览器或 Rest API 来控制 TMT4 裕度测试仪。提供两个扫描选项：快速扫描和自定义扫描。两者都包括 DUT Tx 和 DUT Rx 测试。在快速扫描中，裕度测试仪和 DUT 执行自然的链路协商，以确定通过哪些preset进行通信。自定义扫描通过迫使 DUT 进入特定的preset，提供给用户更多的参数，以便针对特定的测试调整这些参数。

 PCIe 链路两端快速提供结果

使用 TMT4 裕度测试仪，只需两分钟即可评估链路的运行状况。

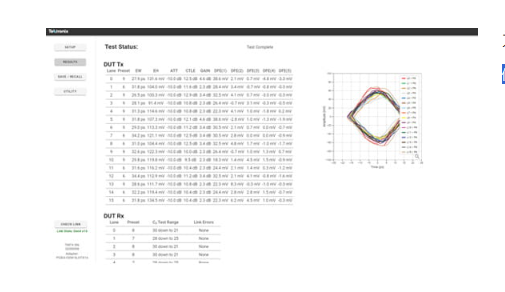

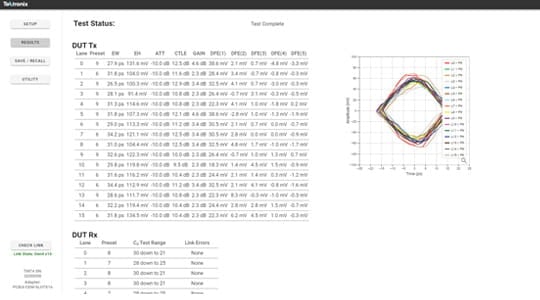

• DUT Tx 测试提供 2 项关键数据： 在裕度测试仪接收机处测量的每个lane的各preset对应的眼图，和裕度测试仪用于将眼图张开显示的接收机训练参数

• DUT Rx 测试是对 DUT 接收路径进行的功能评估。该测试旨在确定，在预期的操作范围内，裕度测试仪发射的信号在出现误码前可以衰减多少

用于深入评估的自定义扫描

自定义扫描允许用户选择以下各项，以对特定通道或预设进行更深入的分析：

• 代别（PCIe 第 3 代或第 4 代）

• 要测试的通道

• 要测试的预设

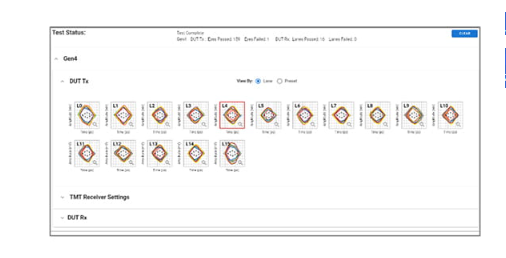

选择快速扫描（最快选项），以在自然链路协商之后评估您的 PCIe 链路的运行状况。对于 Tx 测试，Preset由裕度测试仪决定；对于 Rx 测试，preset由被测设备决定。快速扫描可以即时提供每个lane各preset的 DUT Tx 眼图（带有相关的链路训练参数）和 Rx 测试结果表。

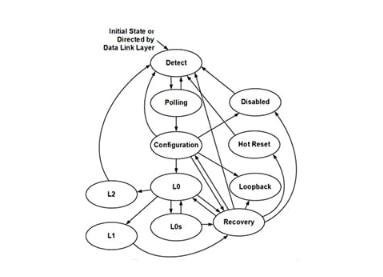

LTSSM（链路训练状态机）监视器功能用于观察 DUT 和 TMT4 之间训练期间的状态转换。 LTSSM 监视器支持用户查看状态的实时进展，而结果窗口则显示链路在每个状态、速度和链路宽度中花费的时间百分比以及状态之间的转换计数。 手动或使用硬件触发输入信号启动监控。您还可以从 LTSSM 事件生成触发输出信号。

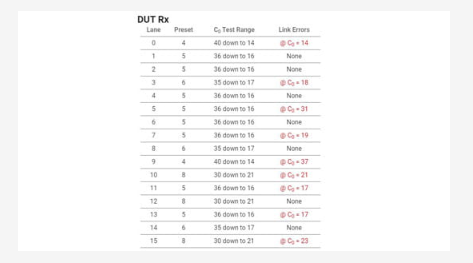

DUT Rx 测试可评估 DUT 的接收器路径，测试故障点，并报告故障时的光标值和幅度减小的百分比。该测试支持在 TMT4 发射器的所有潜在光标组合上进行训练，并且不仅限于标准的 PCIe 预设。

为了进行这项测试，裕度测试仪与 DUT 执行标准链路训练流程。 然后，裕度测试仪将每条通路的 Tx EQ 主光标值向下移动，直到裕度测试仪看到错误，然后报告结果。

DUT Tx 测试提供 2 项关键数据：

• 在裕度测试仪接收机处测量的每个lane的各preset对应的眼图。

• 裕度测试仪用于将眼图张开显示的接收机训练参数

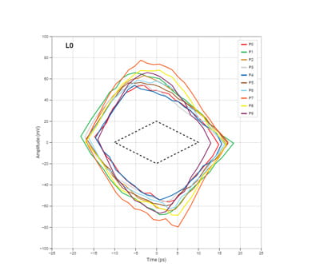

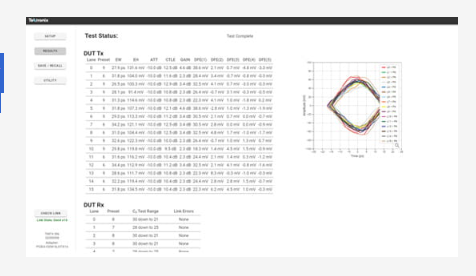

由此产生的眼图显示出了被测设备 (DUT) 和裕度测试仪之间链路的0误码区域。
