8 系列采样示波器为电信和数据通信应用以及通用的光学元件测试提供了全面的光学测试解决方案。TSO8C17 和 TSO8C18 光模块提供 30 GHz 以上的光带宽和完全集成的光参考接收机 (ORR)1，可在 850 nm、1310 nm 和 1550 nm 波段进行单模和多模一致性测试。

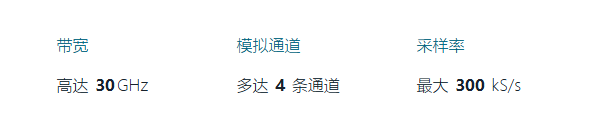

主要性能指标

• 30 GHz 以上的光带宽

• 短波长和长波长光学测试的单模和多模支持

• 光参考接收机 (ORR)1 泰克优化了响应，以便实现标准配合和高质量的模板测试结果， 支持标准符合性测试。

应用

• 高速组件和系统的设计/验证

• 信号完整性分析

• 针对以下 PAM4 行业标准进行符合性测试：例如 400GBASE-FR8、400GBASEDR4 等 50G、100G、200G、400G IEEE 802.3TM 标准和类似的光学直接检测标准。

主要功能

• 新系统架构

• 分离式：分离采集硬件和软件分析，使数据可以通过以太网传输到已连接 PC。用户可以根据自身需要扩展分析平台，并可以从网络的任何位置进行连接。

• 可配置：TSO820 主机支持用户更换当前和未来的光模块。

• 光模块

• 使用 TSO8C17 或 TSO8C18 模块的高灵敏度和低噪声性能，可以准确地测试和表征短波或长波光信号

• 光参考接收机 (ORR)1 满足标准规定的一致性测试的具体要求。

• 消光比测量和内置变量 ER 校正可确保精度和重复能力。

• 使用 TSOVu® 进行分析

• TSOVu：一个新的软件平台，独立于示波器主机，在用户计算机或服务器上运行，用于实时和后处理所获数据

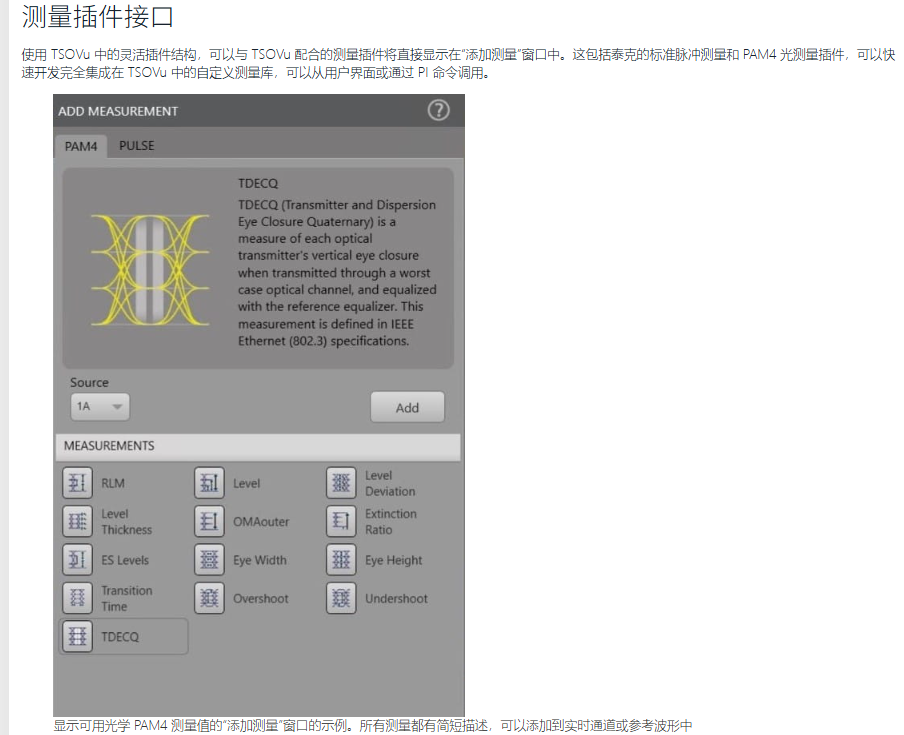

• TSOVu 提供 PAM4 光信号综合分析。支持眼图、光学测量（例如 TDECQ）和其他标准测量

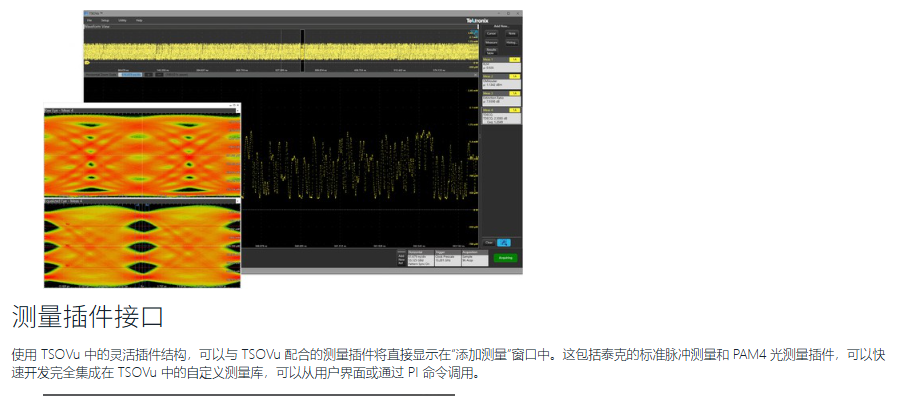

• 测量插件设计为与基础软件连接，可根据需要动态安装

• 高测试吞吐量

• 以 300 kS/s 的高采样率同时采集所有通道

• 用于自动化环境的精密编程接口 (PI)，可实现最高的测试吞吐量。每个命令都支持完整的数据同步，从而无需使用等待/睡眠语句

1 光参考接收机 (ORR) 是一种四阶 Bessel-Thomson 滤波器，拥有标准规定的频响和容限。

一致性测试

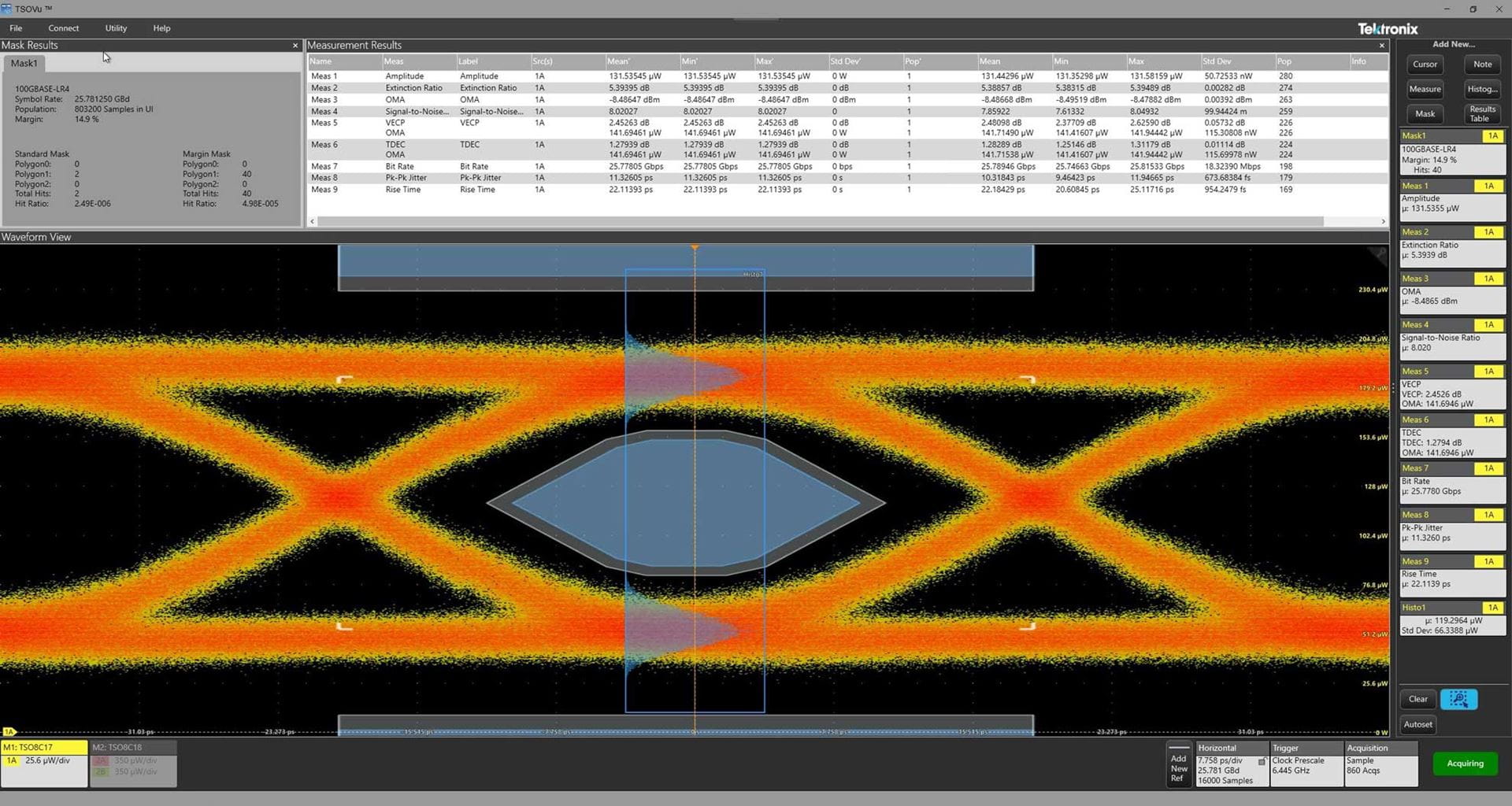

对 50G、100G、200G 和 400G IEEE 802.3 TM 标准（例如 400GBASE-FR8、400GBASE-DR4 和类似的光学直接检测标准）进行一致性测试。TSO820 采样示波器还设计用于支持高速 NRZ 标准，例如以 25.78125 Gb/s 的速率运行的 100 Gb 以太网（100GBASE-LR4 或类似产品）。通过在发布时更新或添加新的测量插件，保持最新的标准更改。

分离式架构

传统示波器使用仪器出厂时的特定处理器在设备上进行测量。但是，该处理器随着时间的推移已过时，且无法实现分析平台的速度升级。8 系列采样示波器颠覆了这一概念，采用了分离式架构（即采集硬件和分析平台已经分离）。由于 TSOVu 可以安装在任何 Windows 10 机器上，所以用户现在可以自由选择使用实验室中现成可用的笔记本电脑、连接到网络的服务器或任何介于两者之间的设备。

灵活性设计

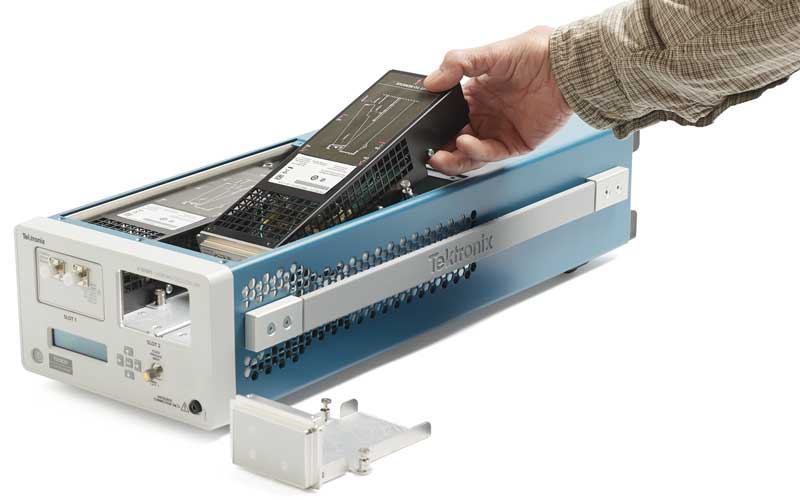

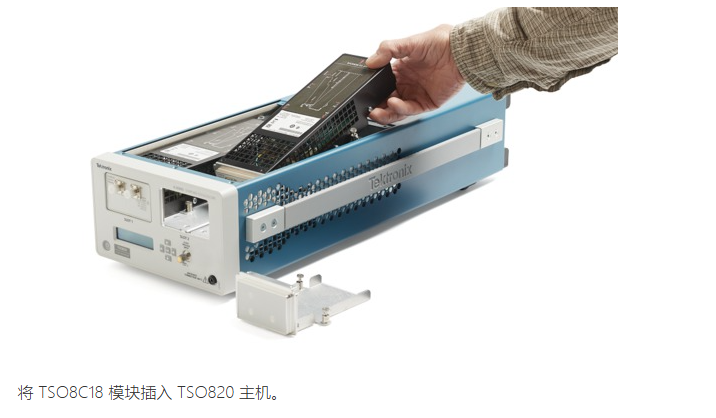

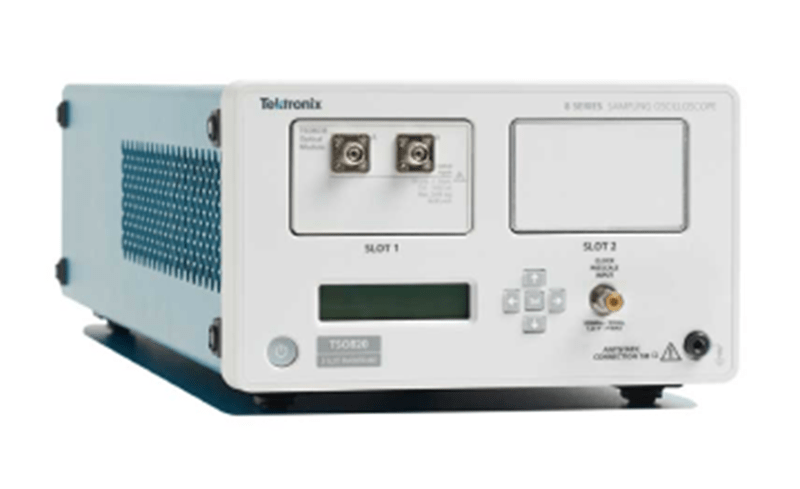

8 系列采样示波器采用模块化设计。TSO820 主机具有两个模块插槽，兼容 TSO8C17 和 TSO8C18 光模块，以及未来的其他模块。可以通过在仪器顶部拆卸或插入模块，对示波器主机进行现场重新配置。随着测试要求的变化，可根据当前的测试需求扩展或改变功能，而无需将仪器送去工厂重新配置。

使用 TSOVu 连接到 TSO820 时，任何硬件配置的更改都会反映在用户界面上。模块类型、序列号、校准信息等都可以通过 TSOVu 或 PI 查询访问。

用户界面

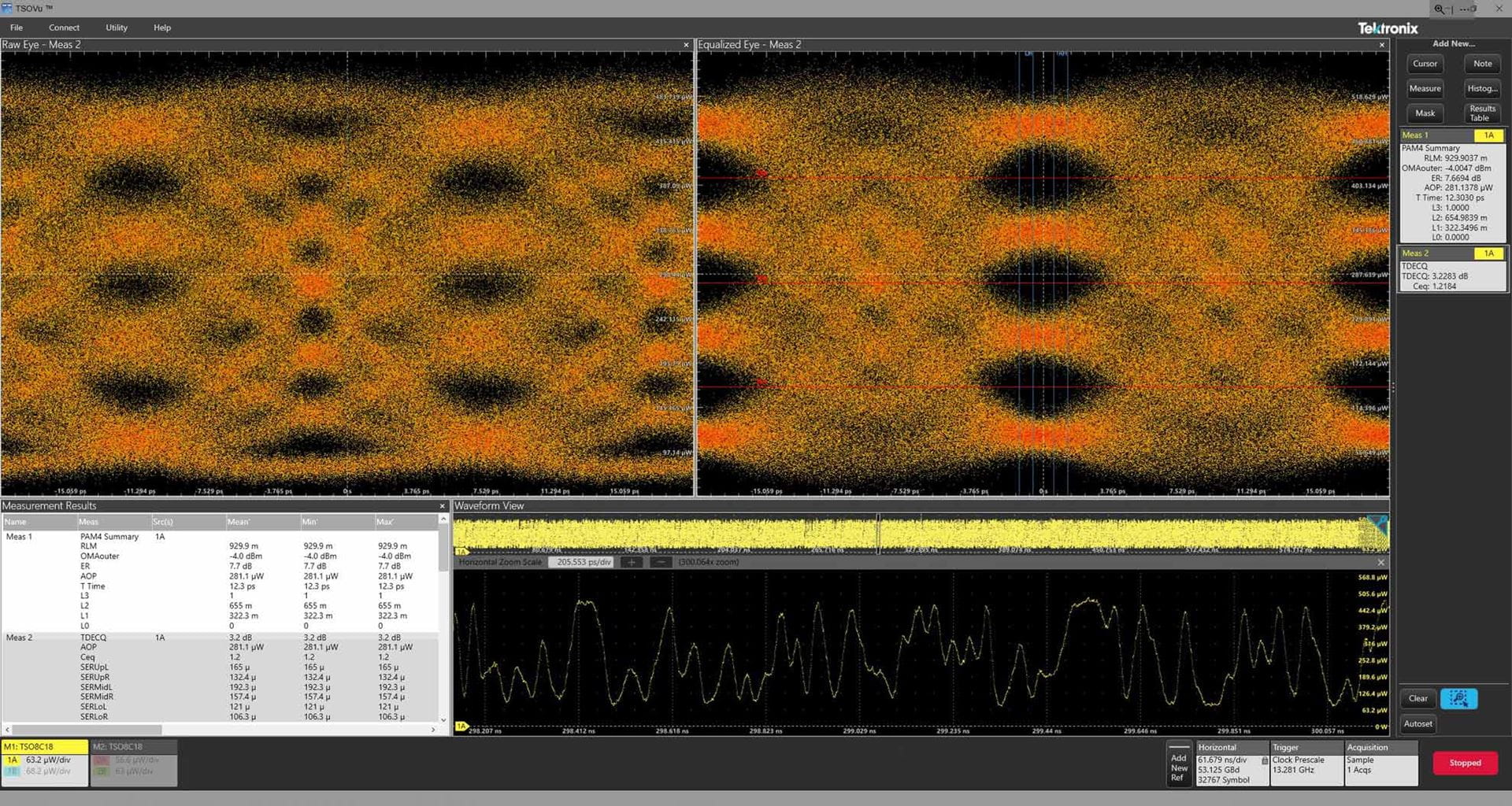

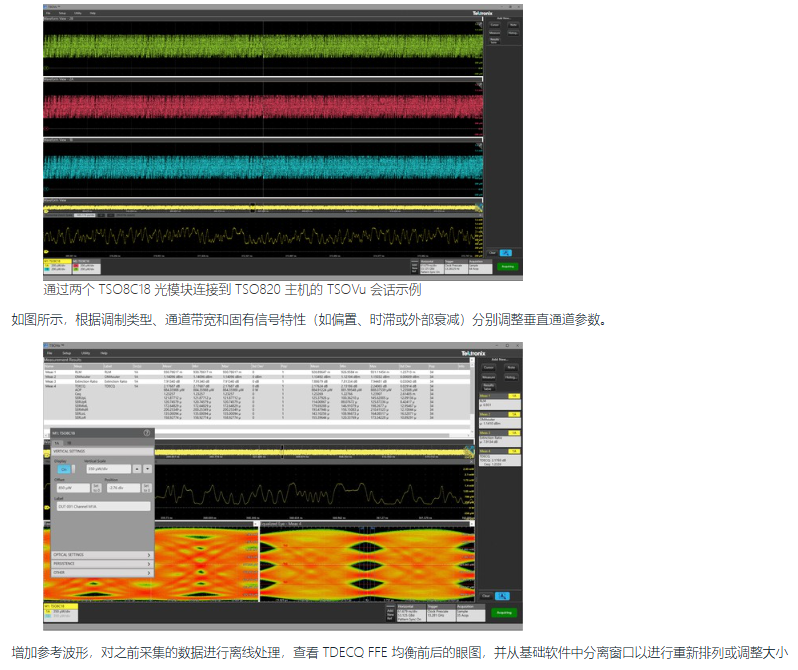

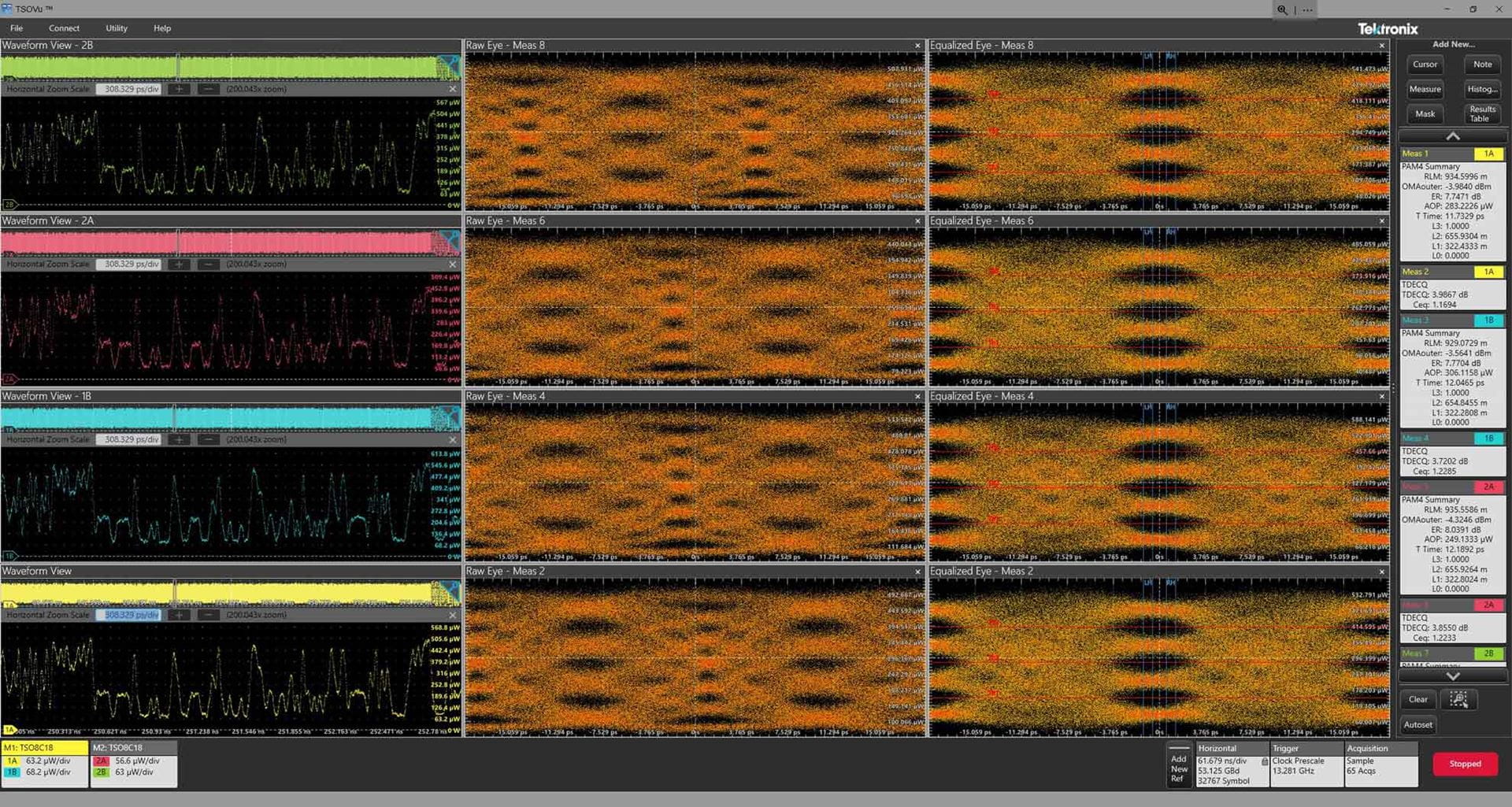

8 系列采样示波器采用全新的采样示波器软件架构 TSOVu。这款新软件可在用户的外部 Windows 10 PC 上运行，具有直观的用户界面和分析引擎，可提高测量吞吐量并限制示波器的停机时间。

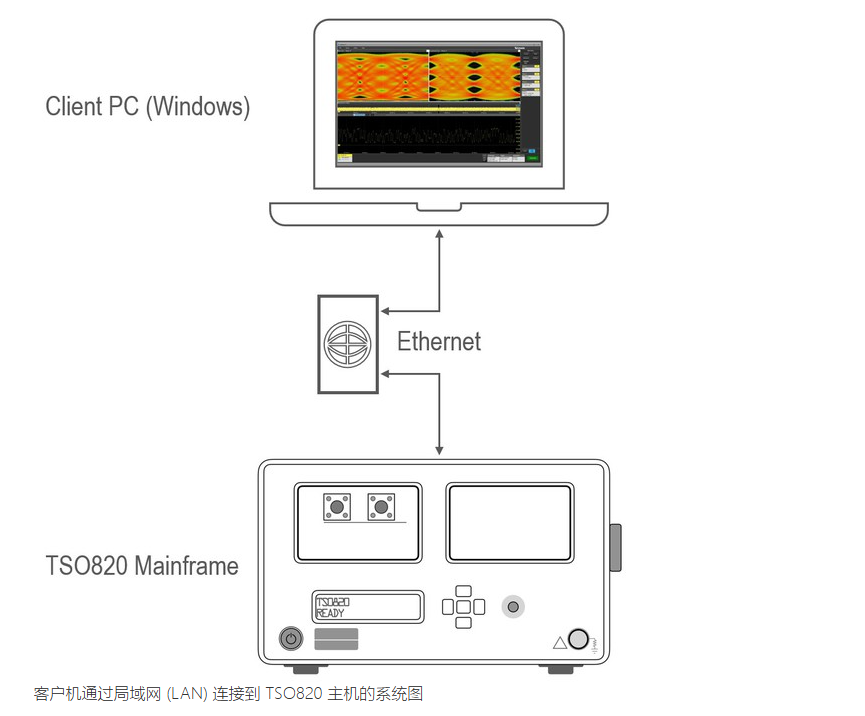

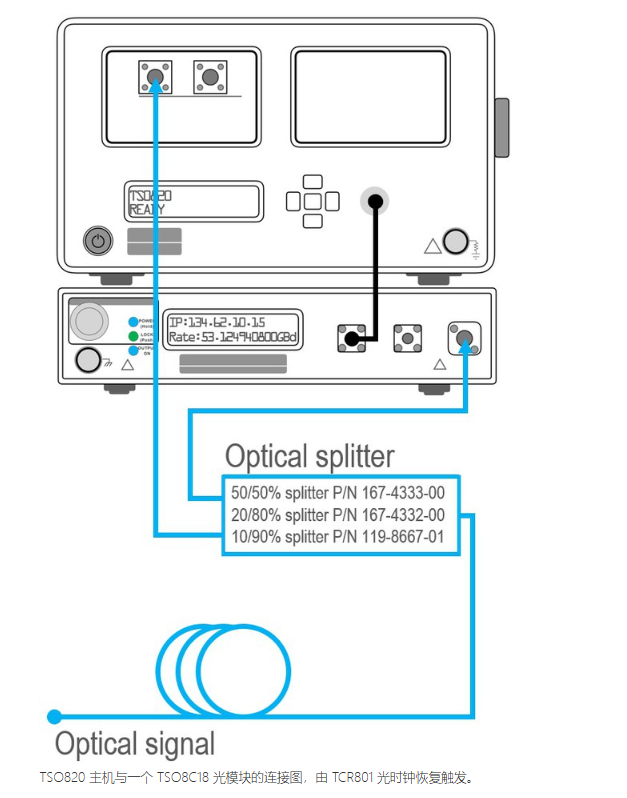

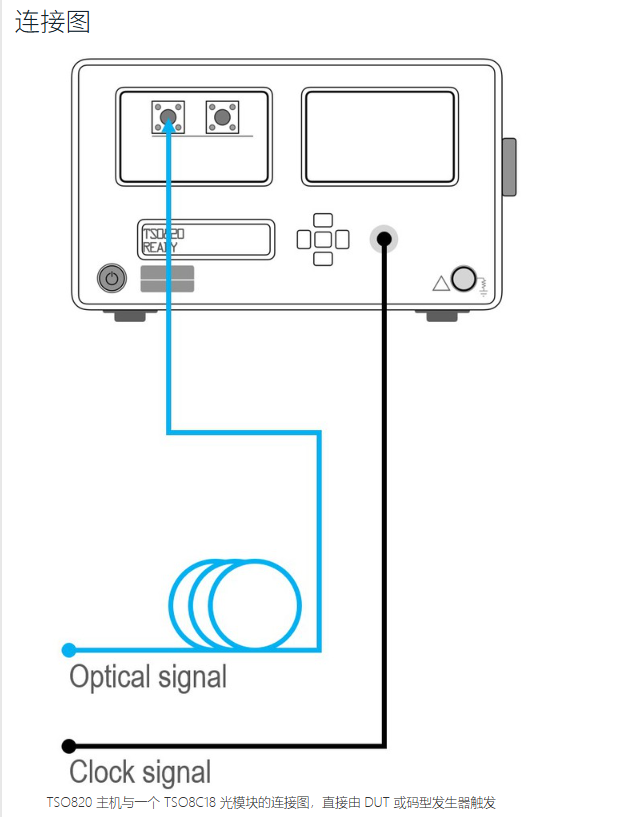

运行 TSOVu 的 PC 与 TSO820 主机之间的通信基于 IEEE 802.3TM 以太网网络，如 100BASE-T 或 1000BASE-T。TSOVu 的编程接口 (PI) 命令可在自动化环境中使用，以控制仪器功能和分析报告。结合使用 TSOVu 与 TSO820 采样示波器主机，可同时采集多个通道，并通过以太网或 Wi-Fi 进行远程分析。

高灵敏度操作可适应低幅波信号

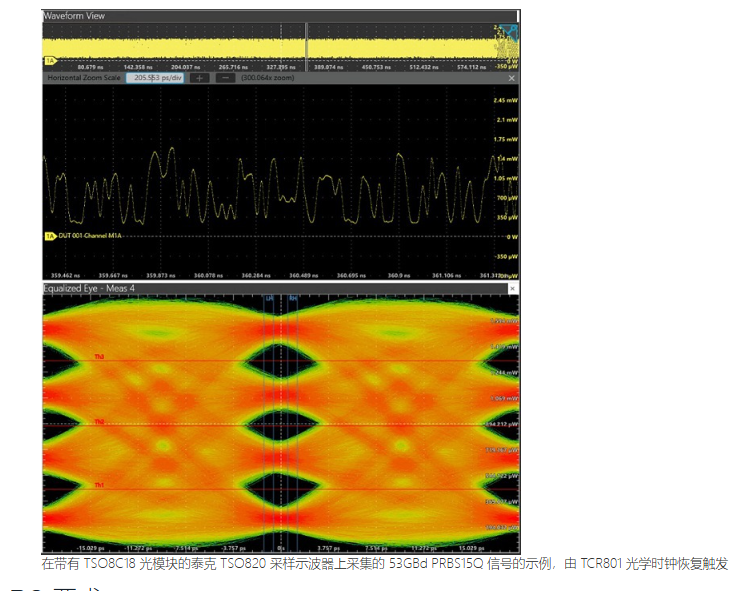

TSO8C17 和 TSO8C18 光模块具有高输入灵敏度，可测量低功率信号。这使用户能够在示波器产生较小噪声的情况下恢复完整的码型采集，使其能在信号功率较低的条件下进行真实准确的测量。

PC 要求

• 处理器：AMD 或 Intel：

• 最低配置：具有超线程的 AMD Ryzen 5 或 Intel i5

• 推荐配置：AMD Ryzen 7 或 Intel i7 类或更高配置的处理器。

  计算测量值（包括 TDECQ）的时间与处理器时钟速度成反比。

• 内存：

• 最低：8 GB

• 推荐：16 GB 或以上

• 硬盘：256 GB SSD

• 操作系统：Windows 10，64 位

• 网络：推荐使用 1 GB 以太网

TSO820 主机技术规格

除另行指明外，所有技术数据都是有保障的数据。除另行说明外，所有技术规范适用于所有型号。

垂直系统

• 上升时间/带宽

• 取决于使用的采样模块

• 垂直分辨率（标称值）

• 在采样模块的动态范围内为 15.6 位

水平系统

• 主时基/水平刻度

• 1 ps/div 至 1 ms/div

• 记录长度

• > 800 Msamples

触发系统

• 触发源

• 时钟预定标输入（前面板）

• 时钟预定标输入

•


• 时钟眼图和时钟码型触发模式下的时钟输入抖动（最大值）

• 500 MHz 至 2 GHz：< 1530 fs RMS（正弦波触发波形；与以下数值相似的典型方波性能）

• 2 GHz 至 3 GHz：< 600 fsRMS

• 3 GHz 至 9 GHz：< 580 fsRMS

• 9 GHz 至 32 GHz：< 500 fsRMS

• 支持的码型长度（码型同步）

• 最多 PRBS23（8,388,607 个符号）（含）

• 时钟输入范围

• 200 mVp-p - 1.0 Vp-p（最大值）；交流耦合

• 时钟输入灵敏度

• 0.5 GHz - 32 GHz 时，为 200 mVp-p

采集系统

• 采集模式

• 码型同步（取样和平均）、顺序 [码型同步禁用]（取样和平均）

• 可容纳的采样模块数量

• 两 (2) 个模块

• 同步采集的输入数量

• 四 (4) 个输入

• 最大采集速率

• 300 kSa/s

波形测量

• 系统测量速率

• 最多支持 32 个同时测量2 可选择显示每次测量的统计数据（最小值、最大值、平均值和标准差）。

2 下限，适用于 TDECQ 等复杂测量

• 光标模式

• 垂直条、水平条、垂直和水平条以及波形光标

• 波形处理

• 带宽增强/脉冲响应校正 (BWE)、TDECQ 均衡波形

• 直方图

• 在多个窗口中支持多达 30 个直方图

• 脉冲测量（标准）

• 高、低、幅度、最大值、最小值、中间值、平均值、峰峰值、周期、频率、上升、下降、正交叉、负交叉、正宽度、负宽度、RMS 抖动、峰峰值抖动、延迟

• PAM4 测量（需要许可证）

• RLM、电平、电平偏差、电平厚度、OMAouter、消光比、有效符号电平、眼图宽度、眼图高度、过渡时间、过冲、下冲、TDECQ

输入/输出端口

• 前面板

•


• 时钟预定标输入

• 工作状态下为 200 mVp-p 至 1 Vp-p，AC 耦合，最大直流偏置（-2.2 V 至 +2.2 V）；

• 绝对最大值：2 Vp-p

• 防静电保护连接器

• 香蕉插孔连接器，1 MΩ

• 后面板

•


• 以太网端口

• RJ45 连接器；支持 IEEE 802.3TM 以太网 100/1000BASE-T

控制

• 控制界面

• 以太网端口

• 设备信息

• 仪器序列号、软件版本、其他可用于 TSOVu 的设备信息

物理

• 高度

• 132 毫米（5.18 英寸）

• 宽度

• 217 毫米（8.55 英寸）

• 深度

• 590 毫米（23.22 英寸）

• 重量（含空白模块）

• 5.4 千克（12.0 磅）

环境

• 温度

•


• 非工作

• -20 °C 至 60 °C

• 工作

• 5 °C 至 45 °C，1500 米以上每 300 米下降 1 °C；环境温度 > 55 °C±5 °C 时自动关闭

• 海拔高度

•


• 非工作

• 12,000 米（39,370 英尺）

• 工作

• 3,000 米（9642 英尺）；1,500 米（4821 英尺）以上时，最大工作温度每 300 米下降 1 °C。

• 相对湿度

•


• 非工作

• 温度不高于 30 ℃ 时，相对湿度范围为 5% - 95%；温度高于 30 °C 但低于 60 °C 时，相对湿度范围为 5% - 45%，无冷凝

• 工作

• 温度不高于 30 ℃ 时，相对湿度范围为 5% - 95%；温度高于 30 °C 但低于 45 °C 时，相对湿度范围为 5% - 45%，无冷凝
