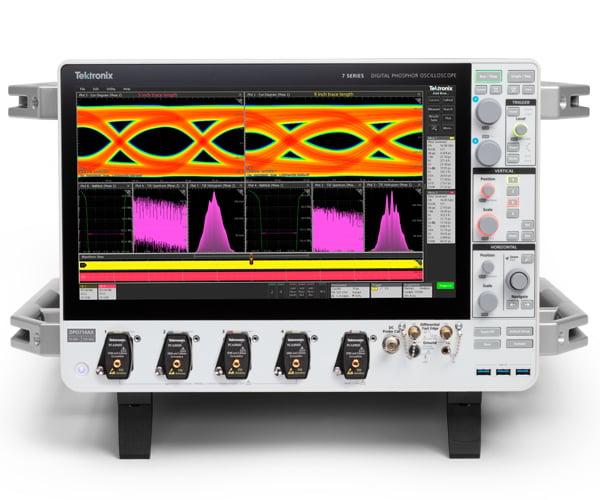

了解 7 系列数字荧光示波器 (DPO)

1.直观的 TekScope 用户界面可最大限度缩短学习曲线

2.以出色的低噪声和高有效位数 (ENOB) 最大化测试裕量

3.功能强大的测量系统

4.抖动测量变得快速且准确

5.数据传输速度提高 10 倍，节省时间

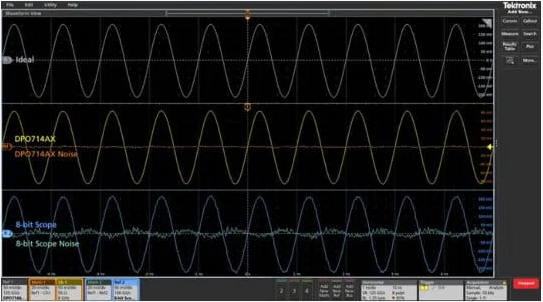

低噪声、高 ENOB——无可匹敌的测量结果

借助 7 系列 DPO 的低噪声与高有效位数 (ENOB)特性，最大化测试裕量。我们专有的 Tek85 低噪声前置放大器、Tek79 10 位 ADC 和先进的数字信号处理器算法可实现卓越的测量精度、灵敏度和精确度，从而更准确地捕获和测量目标信号。

特点

• 解析并测量低幅度信号，噪声低（8 GHz 时为 523 µV (0.10% FS)，25 GHz 时为 1.13 mV (0.23% FS)，满量程为 500 mV）

• 高有效位数 (ENOB) 可实现高分辨率信号数字化（8 GHz 时为 7.5 位，25 GHz 时为 6.5 位，125 GS/s，500 mV 满量程，信号为满量程的 90%）

• QuietChannel™ 技术利用有源 CTLE（连续时间线性均衡）补偿通道损耗，进一步降低示波器信号路径中的噪声

• 全自动内置信号路径补偿 (SPC)，无需用户干预，通过自动调节内部增益、偏置和频率响应，确保实现精确信号捕获和高有效位数 (ENOB)，从而保障最佳测量精度

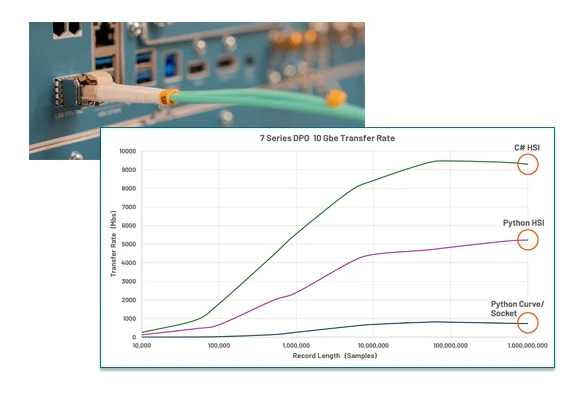

• 以 10 倍的吞吐量最大限度地缩短测试时间

• 凭借内置的 10 Gbps SFP+ 端口和 TekHSI™ 技术，7 系列 DPO 可将大量波形数据传输至 PC 的速度提升高达 10 倍，从而支持采集与分析并行执行，显著优化工作流效率。

• 特点

• TekHSI 技术基于 gRPC 低延迟框架，可实现几乎与链路物理带宽同等速度的数据抓取和流式传输。可搭配现有的 C# 和 Python 库使用。

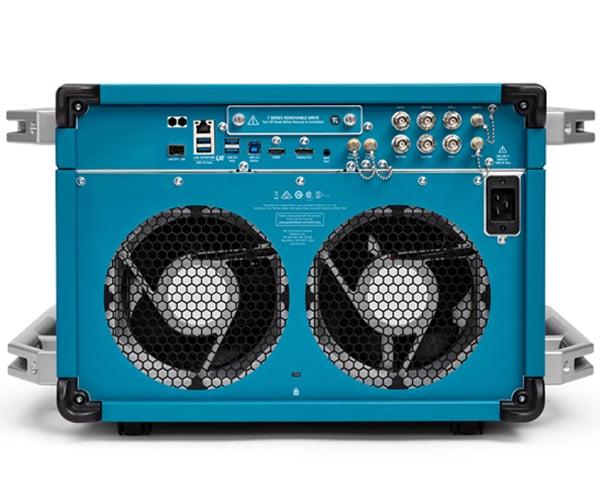

• 10 Gbps SFP+ 端口可适配 RJ-45 电口、光纤或直连收发器模块
• TekScope PC 软件原生支持高速接口，同时具备离线和远程类示波器分析功能

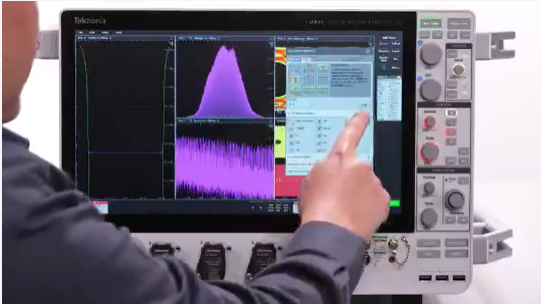

• 直观用户界面助您更快获取测试结果

• 15.6 英寸全高清 (1080p) 显示屏，搭配获奖的直观用户界面，以符合用户直觉的操作方式助您更快获取测试结果。

• 特点

• 令人愉悦的用户体验，采用专为触控设计的用户界面，并搭载与 2/3/4/5/6 系列示波器相同的 TekScope™ 软件，可快速获取测量洞察
• 通过层级极简、布局清晰的菜单结构，可快速导航设置、配置仪器、初始化测量并无缝浏览采集数据，从而显著简化复杂任务
• 响应式触摸屏，优化了多点触控手势，允许对波形分析进行精确控制——快速放大皮秒级故障或调整眼图分析的测量参数，确保结果准确
• 简单的一键抖动测量总结提供全面的数据，包括关键绘图、图表和测量，可快速在一个通道或多个通道上同时完成

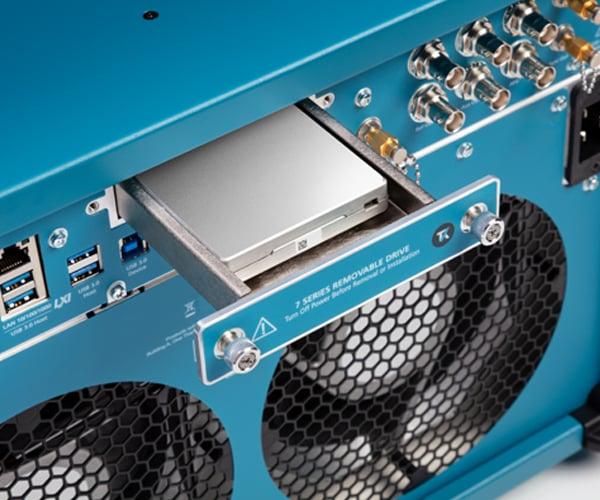

• 可选用嵌入式系统或 Windows 操作系统，并配备可移动固态硬盘
