• 示波器前端 ASIC 芯片 TEK061 实现超低的本底噪声。

• 5 GHz 时为 12 位分辨率，200 MHz 时高达 16 位分辨率

• 1 mV/div 和 1 GHz 时的噪声 <55 µV

• 50 mV/div 和 10 GHz 时的噪声 <1.25 mV

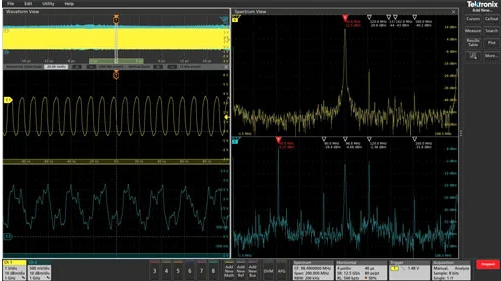

同步多通道频谱分析

获取 4 条、6 条或 8 条频谱分析通道。与时域信号处理并行的硬件数字下变频器 (DDC) 具有强大的功能。

• 任何模拟通道均可视为波形、频谱或两者

• 射频频率或幅度变化时绘图和触发

• 频谱和时域波形同步以与射频和时域事件相关联

• 频谱控制（例如中心频率和 RBW）完全独立于时域控制





• 简化的高级分析

• 在 GHz 时钟与串行总线上轻松检定抖动。通过综合测量，可将统计资料纳入日常工具包。使用相同的简单拖放操作即可添加高级和日常测量。

• 自动化测量与趋势分析

• Spectrum View（频谱视图）同步多通道频谱分析

• 高级抖动分析

• 高级功率分析

• 低噪声纹波测量

• 内存分析和调试

• 高速串行一致性

• 5G NR 信号分析

保真度从探头端部开始

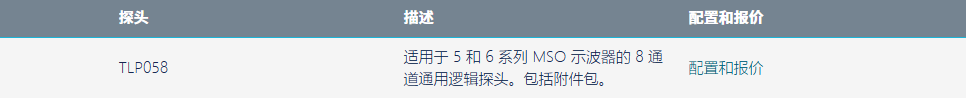

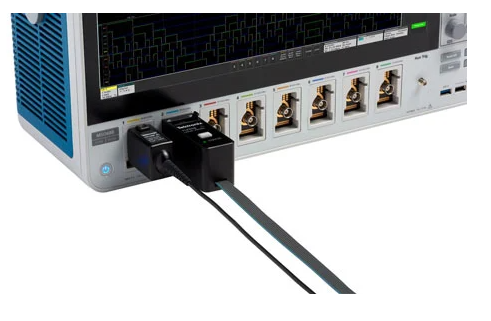

通过 4、6 或 8 FlexChannel® 输入，您可以使用标配的 1 GHz 探头探测电路。可以连接高性能单端有源探头或者差分探头，或者通过 TriMode 探头实现一个探头同时进行单端和差分量测。在任何 FlexChannel 输入上连接 TLP058 逻辑探头，并获得 8 数字通道，以扩展系统的可视性。

• 内置 1 MΩ 至 50 Ω 输入端

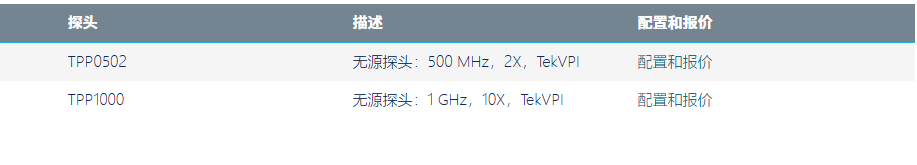

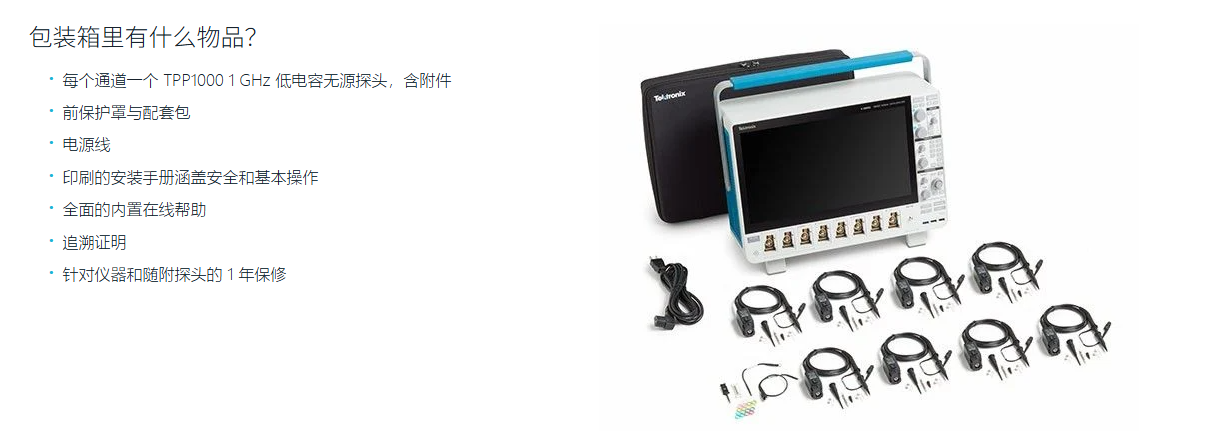

• 每个输入附带 1 GHz 低负载无源探头

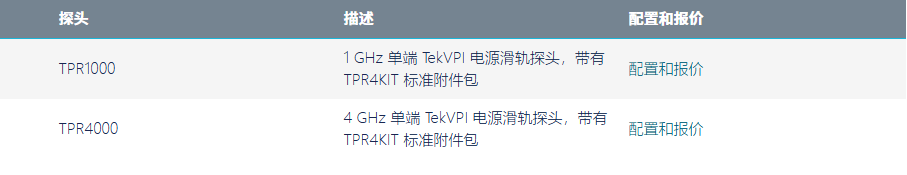

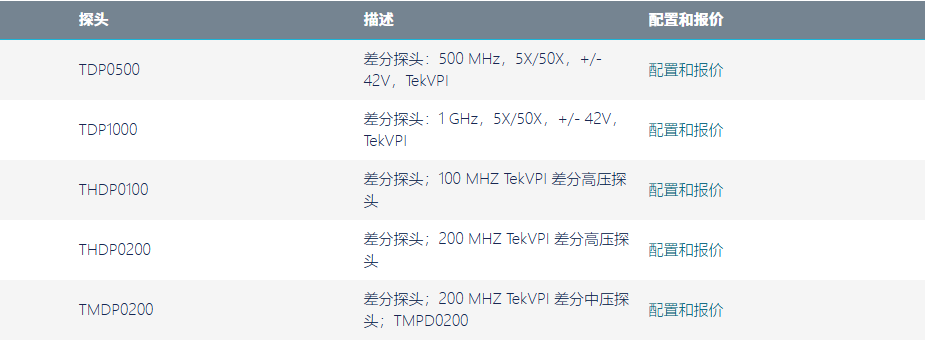

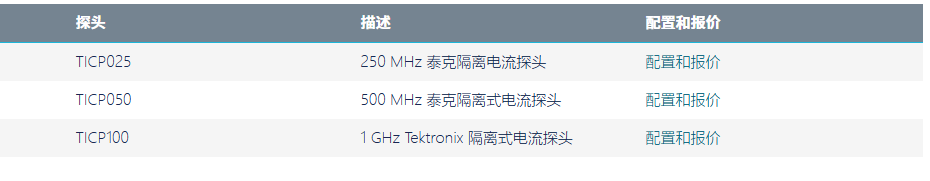

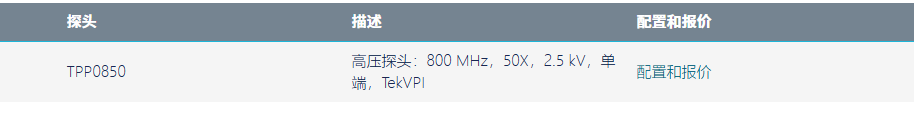

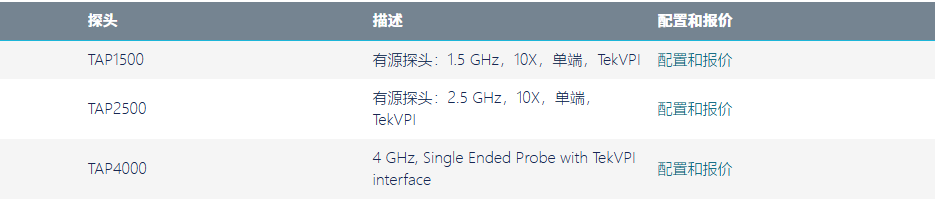

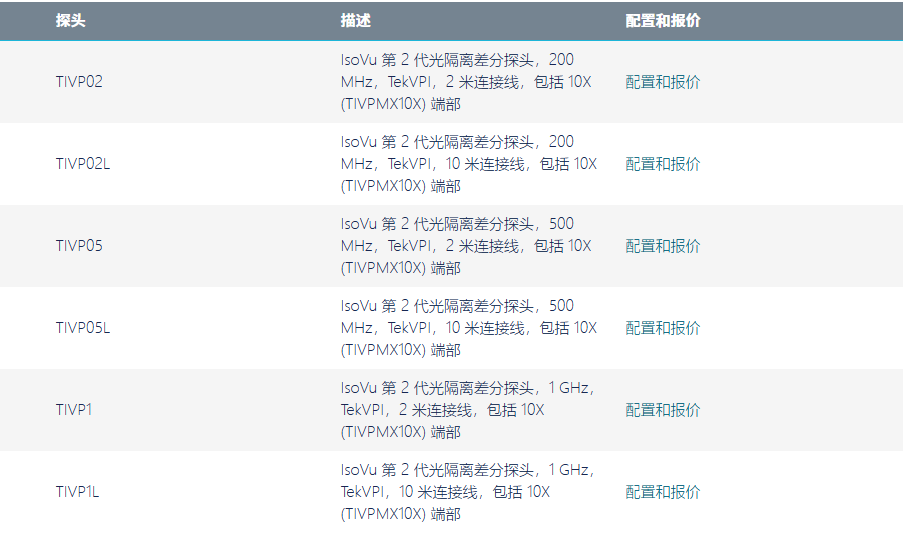

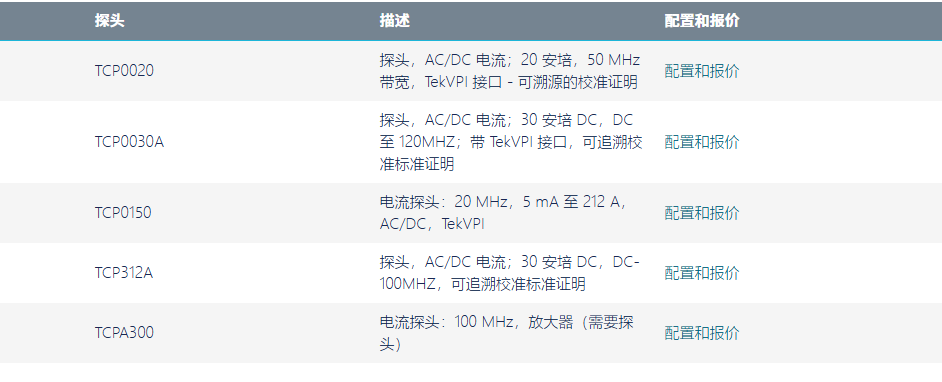

• TekVPI 探头与每个通道的 10W 探头电源相连接，用于差分信号、电流、电源轨和光隔离探头

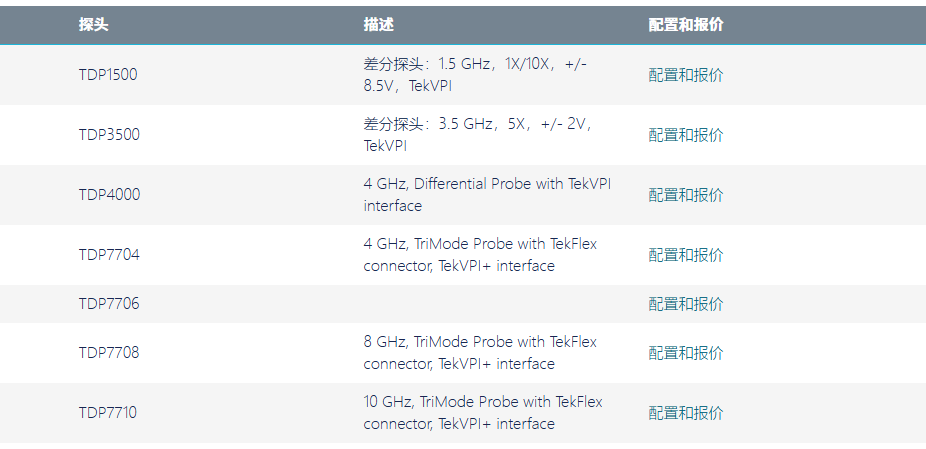

• TDP7700 系列 4、6、8 和 10 GHz TriMode 探头 - 非常适合测量高速通信

着手完成

按需添加功能，且只要需要便添加。在基于云的集成工作区中即时共享数据。一切均服务于快速完成任务。

• 全面的分析选项和升级

• 应用程序包可节省大量成本

• 通过一键式云存储无缝共享数据

• 在 PC 上分析波形数据，无需示波器

规格概述
