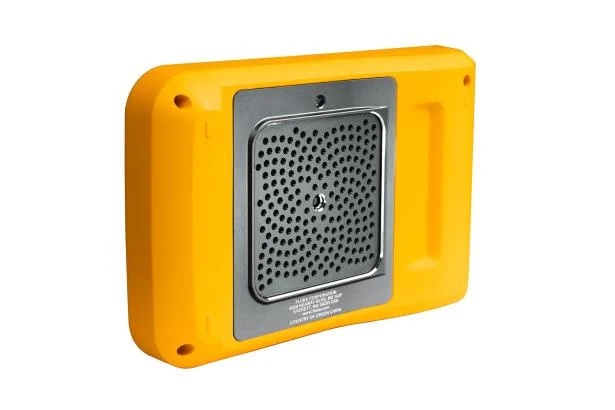

Fluke ii1020C 声学成像仪

气体泄漏、局部放电、气密性检测的专家。

SoundSight™技术将超声波图像覆盖在可见光图像上，帮助工程师实时、快速定位问题点。Fluke ii1020C 配备两种检测模式：LeakQ™和PDQ™ 。LeakQ™模式下设备可实时显示泄漏量大小和估算泄漏成本，PDQ™模式通过集成机器学习模型实现局部放电模式/类型识别及概率评估。检测完毕后，设备端可一键生成报告，省时又省力。

0755-83207009

概要
规格
型号/选件
相关下载
视频

主要特性

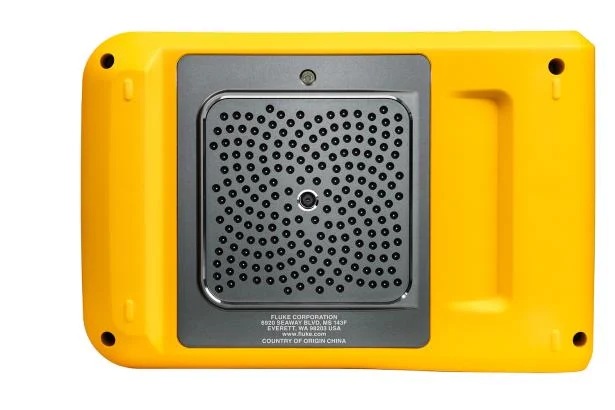

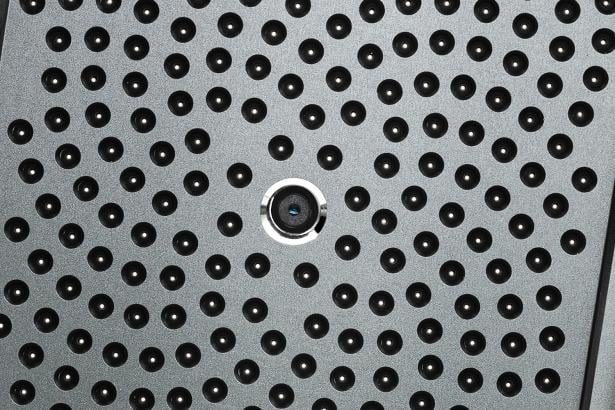

202 个数字式 MEMS 麦克风，算法升级，听音辨位更精准
1300 万高清成像，毫微尽显
LeakQ™ 模式：实时显示泄漏速率并估算泄漏成本
PDQ Mode™：判断局部放电类型，估算局部放电概率，实时呈现 PRPD 图谱
报告功能：集成视觉和文本标记及批注功能，设备端一键生成报告
机身重量仅1.2kg，单手检测不费力
IP54 防尘防水，2m 防摔
7 寸 LCD 触摸屏，观测舒适，操作方便
支持 WIFI/蓝牙/USB，数据传输高效稳定

技术指标
主要功能	ii1020C
传感器
麦克风数量	202个数字式 MEMS 麦克风
频段	2 kHz 至 100 kHz
频段	2 kHz 至 64 kHz
工作距离¹	0.5 至 120 米
视场 (FOV)	64° x 48° (典型)
标称帧速	25 FPS
内置数字相机（可见光）
视场 (FOV)	64° x 48° (典型)
焦距	固定镜头
缩放	3 倍数码变焦
分辨率	1300 万像素
显示屏
尺寸	7" LCD，带背光，阳光下清晰可读
分辨率	1280 x 800（1,024,000 像素）
触摸屏	电容式
声像图	SoundMap^TM 图像
图像存储
存储容量	128 GB
图像格式	可见光图像与 SoundMap^TM(.JPG)图像混合
视频格式	可见光视频与 SoundMap^TM(.MP4)视频混合
视频时长	最长 5 分钟
数字导出	通过 USB-C 传输
声学测量和分析
灵敏度（典型）	-26 dBFS
信噪比（典型）	73 dBA
分类和量化
LeakQ^TM	泄漏速率，以及泄漏成本估算
PDQ Mode^TM	局部放电类型分类、局部放电的概率估算、实时显示PRPD图谱
频带选择	用户可选（通过用户预设或手动输入）
电池
电池	标配2块现场可更换的充电锂离子电池
电池续航	>3.5 小时
电池充电时间	<3 小时
电池充电系统	USB-C 内置充电或电池单独充电(需选配充电底座套装)
软件
易于使用	直观的用户界面
声学参数：显示 dB 标度	打开/关闭
声学参数：配置文件	预设捕获配置文件
声学参数：高频	有
声学参数：多源	显示单源或多源
调色板：颜色	3 种：灰度、铁红色和蓝红色
调色板：叠加透明度	有：1-100 %
灰度模式	有
目标中心标记	打开/关闭，显示目标中心点的dB级别读数
频谱趋势图	频率和 dB 等级
泄漏值	泄漏成本、泄漏量
主管理菜单	有
标注	资产名称；资产 ID；资产类型；泄漏类型；气体类型；压力
照片备注	最多4张照片备注
资产检查状态	“调整后”；“调整前”；“待定”
资产 ID	文本输入和基于二维码的自动资产 ID 识别
行动注释	行动要求、行动优先级、行动说明
频率范围	手动/自动
报告功能	支持，本机一键生成报告并存储
其他	工作条件、天气情况说明
一般技术指标
三脚架支架/连接器	有：1/4"-20
LED照明	有
USB	2 x USB-C
无线	Wi-Fi，蓝牙
工作温度	-10 至 45 °C
存储温度	-20 至 70 °C，不带电池
相对湿度	10 至 95% 无冷凝
尺寸（高 x 宽 x 长）	235 mm x 154 mm x 46mm
重量（含电池）	1.2 kg
防护等级 (IP)	IEC 60529: IP54
保修期	2 年
自诊断通知	阵列健康测试，用于确定何时需对麦克风阵列进行维护
支持语言	简体中文
符合 RoHS 指令	是
安全性
一般安全	IEC 61010-1：污染等级 2
国际电磁兼容性 (EMC)	IEC 61326-1：工业电磁环境，CISPR 11：第 1 组，A 类
¹ 具体取决于环境条件

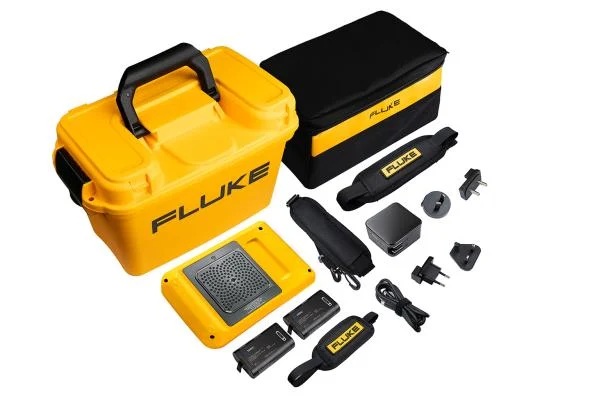

Fluke ii1020C 包括：

Fluke ii1020C 声学成像仪
标配 2 块耐用锂离子智能电池组
可调节腕带和颈带
黄色硬质手提箱
黑色携带软包(带肩带）
USB-C 线缆
65W USB-C 充电器，带适合在特定国家/地区使用的连接器
