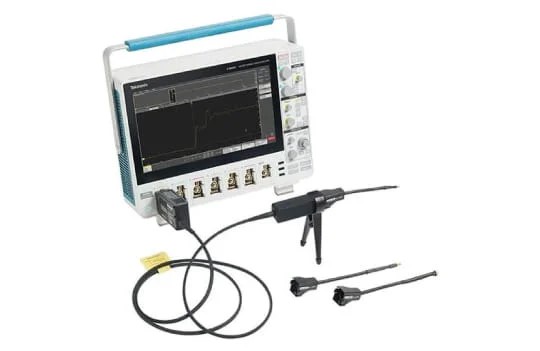

泰克 IsoVu 光隔离探头

发现非隔离探头隐藏的快速震荡的信号

发现非隔离探头隐藏的快速震荡的信号。IsoVu™ 探头技术实际上通过光学隔离消除了共模干扰。这样就可以按 100V/ns 或更快的速度在 ±60kV 的基准电压上提供精确的差分测量。借助我们的 IsoVu Generation 2 设计，您能获得 IsoVu 技术的所有优势，但大小仅为原来探头尺寸的 1/5。 IsoVu Gen 2 探头凭借多功能 MMCX 连接器以及无与伦比的带宽、动态范围和共模抑制组合，为隔离探头技术设定新的标准。

0755-83207009

概要
规格
型号/选件
相关下载
视频

什么是隔离探头？

隔离探头使用电（光学）或 RF 隔离将探头的参考电压与示波器的参考电压（通常接地）隔离。这使电源设计人员能够在存在大共模电压的情况下准确解析高带宽、高电压的差分信号。泰克已开发出一项新技术 (IsoVu)，该技术使用电隔离在高带宽内提供同类探头中优秀的共模抑制性能。

与用于测量高压信号的高带宽传统差分探头相比，隔离性和高频性相结合的 IsoVu 探头为电源设计人员提供更精确的测量结果。应用案例包括：

开关模式电源设计
宽禁带 GaN 和 SiC 设备的功率 FET 设计/分析
逆变器设计
电机驱动设计
BCI 或 ESD 测量
电流分流器测量

更低共模噪声，更多详细信息

IsoVu 技术采用光纤供电和光模拟信号路径，以在测量系统和 DUT 之间实现完全的电隔离。由于支持探头在共模电压下独立浮动，隔离可大大降低共模干扰。

与 4、5 或 6 系列 MSO 相结合，IsoVu 提供一种高效、可靠的方式解决快速参考转换的高带宽差分信号，从而使您能够花费更少的时间进行各种“盲目设计”工作：

电源中的浮动测量
通过分流电阻测量电流
调试 ESD 和 EMI 敏感性问题
断开接地回路

带宽范围内的高差分电压

对于传统差分探头，您必须在高带宽和高电压之间做出选择。IsoVu 探头采用屏蔽同轴电缆和隔离功能，提供高带宽和 ±2500V 的差分电压范围。

第二代IsoVu TIVP探头提供 200 MHz、500 MHz 和 1 GHz 的一系列带宽，以适合您的预算并构建具有特定项目所需性能的工作平台。

采用节省空间设计的创新技术

第二代IsoVu探头提供与我们的原始 IsoVu 探头相同的带宽、共模抑制性能和电压范围，但尺寸仅为其 1/5，且去除单独的控制器盒。紧凑的探头和示波器连接器中含激光器和模拟电子技术。较之原始 IsoVu 探头，第二代光隔离探头还具有：

DC 增益精度更佳
更好的阶跃响应特性
更多内置量程

连接简单，性能更高

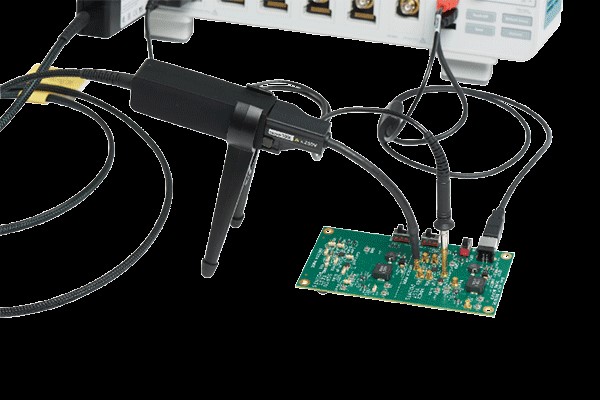

IsoVu 探头端部具有一系列可提供高性能和可及性的连接件和附件。

例如，MMCX 连接器是经济的、可广泛使用的连接器，可提供稳定的免手持的测试点，并提供优秀的带宽和共模抑制。其坚固的金属主体屏蔽中心导线，并最大程度地减小接地环路面积，从而将干扰降至最低。

其他附件也可用于使探头端部适应多种连接方式。对于需要大于 ±250V 差分电压的应用，还可另外提供 0.100 " 和 0.200 " 间距的方针端部。

不使用探头时，传感器探头在探头 SMA 连接器处具有 1MΩ 和 50Ω 可切换终端。此功能可以有效地向任何兼容示波器添加隔离通道。

主要指标	Tektronix TIVP（带 TIVPMX50X 端部*）	Tektronix TIVH（带 MMCX250X 端部*）不再可订购	Tektronix THDP0200
应用	高压测 VGS，高端 VDS，宽禁带（GaN 和 SiC）检定，SMPS 优化，温度测试（使用 SMA 电缆）	高压测 VGS，宽禁带（GaN 和 SiC）检定，SMPS 优化	通用，基于 Si 和 IGBT 的电力电子设备
带宽	200 MHz，500 MHz，1 GHz	200 MHz，500 MHz，800 MHz	160 MHz，200 MHz
上升时间	450ps，850ps，2ns	450ps，850ps，2ns	1.75ns
CMRR @DC	150 dB	150 dB	80 dB
CMRR @100 MHz	100 dB	85 dB	26 dB
差分电压范围	通过可变增益调节高达 3.3kV	通过端部衰减调节高达 2.5kV	150V，1500V
共模电压范围	±60kV	±60kV	±1500V
偏置电压范围	±250V*	±250V*	50X 示波器输入偏置范围 ±50V（典型值）
电压降额	25 MHz以内全量程，800 MHz 时为 20V*	25 MHz以内全量程，800 MHz 时为 20V*	1 MHz以内全量程， 100 MHz 时为 25V
输入阻抗	10 MΩ \|\| 3 pF *	10 MΩ \|\| 2 pF	10 MΩ \|\| 2 pF
工作温度范围	0°C 至 50°C（传感器头）	0°C 至 70°C（传感器头）	0°C 至 40°C
示波器兼容性	仅限 4/5/6 系列 MSO	所有 TekVPI 示波器（包括 4/5/6 系列 MSO）	所有 TekVPI 示波器（包括 4/5/6 系列 MSO）

型号	带宽	差分电压	共模电压	共模抑制比	光纤电缆长度	报价
TIVP02	200 MHz	±2500 V	±60kV	直流：160dB 100 MHz：100 dB 200 MHz：100 dB	2 米	US $14,100
TIVP02L	200 MHz	±2500 V	±60kV	直流：160dB 100 MHz：100 dB 200 MHz：100 dB	10 米	US $20,300
TIVP05	500 MHz	±2500 V	±60kV	直流：160dB 100 MHz：100 dB 200 MHz：100 dB	2 米	US $25,900
TIVP05L	500 MHz	±2500 V	±60kV	直流：160dB 100 MHz：100 dB 200 MHz：100 dB	10 米	US $31,800
TIVP1	1 GHz	±2500 V	±60kV	直流：160dB 100 MHz：100 dB 200 MHz：100 dB	2 米	US $37,900
TIVP1L	1 GHz	±2500 V	±60kV	直流：160dB 100 MHz：100 dB 200 MHz：100 dB	10 米	US $43,400

型号	名称	大小	更新	备注	下载
TIVP1、TIVP1L、TIVP05、TIVP05L、TIVP02、TIVP02L	泰克 IsoVu 光隔离探头	1.14M	2023.08.05	PDF	下载
