P6248/P6247/P6246特性和优点

P6248

• 1.7 GHz（典型探头仅 ≤27℃）1X 模式

• 1.5 GHz 带宽（保证）

• 1.85 GHz（典型探头仅 ≤27℃）10X 模式

P6247

• >1.0 GHz 带宽（保证）

P6246

• 400 MHz 带宽（保证）

常规

• 低输入电容：<1 pF 差分

• 探头输入连接器：两个标准 0.025 英寸/0.63 毫米（中心 0.1 英寸）方针插座（孔型）

• 静电放电容限 (IEC 801-2)

• 使用 1103 TekProbe® 电源连接至 TDS 系列示波器或其他仪器的 TekProbe® BNC 接口

• 适用于示波器、频谱分析仪或网络分析器

• >60 dB (1000:1) 共模抑制比 (CMRR)

• 探头顶部较小，易于探测 SMD

应用

• 通信（千兆以太网、IEEE-1394、光纤通道）

• 半导体特点描述 (RAMBUS)

• 磁盘驱动器读取通道设计

• 通信脉冲形状一致性

• 抖动、串扰和 BERT 测量

• 跳地效应定位

P6246、P6247 和 P6248 差分探头

P6248、P6247 和 P6246 使用户可以在磁盘驱动器、数字 IC 设计 (RAMBUS) 和通信应用（千兆以太网、IEEE-1394 Firewire 和光纤通道）通常涉及的高带宽信号上进行时域或频域测量。P6248 拥有允许 RAMBUS 进行探测和 IEEE-1394 互联访问的附件。较小的几何形探头头部和各式各样的探头端部附件使这些探头在维持高共模抑制比的情况下，轻松实现表面组装器件的手动探测。

P6246、P6247 和 P6248 非常适用于磁盘驱动器读取、通道电子装置的设计验证以及解决与高速逻辑相关的跳地效应问题时的定时分析。它们还可用于高速通信信号的脉冲形状或串扰的一致性测试。

P7500系列主要特点

• TriMode™ 探头 - 一次设置无需调整探头端部连接即可完成三种测量

• 差分

• 单端

• 共模（只需一个探头和传统探测技术）

• 信号保真度

• 25 GHz P7520A（带 P75PST 端部）

• 20 GHz P7520A

• 16 GHz P7516

• 13 GHz P7513A

• 8 GHz P7508

• 6 GHz P7506

• 4 GHz P7504

• 多种连接能力 – 焊接、手持、固定

• 多个小型精密锥形端部，一个铰接接头（用于一致性），以及可变端部间距

• TriMode™ 焊接端部

• 外形小巧，适合高密度探测

• 有 4 至 25 GHz 的带宽可供选择

• 适用于高温探测的 1.5 米延长电缆

• 可快速、可靠地连接到多个探头端部

• 多个焊接选项

• 精密差分探测模块 – 选配的手持式和固定式探测

• TekConnect® 接口 – TekConnect 示波器/探头控制和使用

• 从探头补偿盒或示波器菜单直接控制

• 通过 TekConnect® 接口进行自动化测量控制，以连接到泰克实时示波器

• 从顶部面板或侧面板查看探头补偿盒的 TriMode/衰减设置

应用

• 示例包括但不限于：

• PCI Express、串行 ATA、DDR2/3/4、USB

TriMode 探测、连接性能和性能

TriMode™ 探测架构

TriMode 面世之前：进行差分测量需要 1 个探头；进行单端和共模测量需要 2 个探头，或者需要 1 个焊接探头，但重焊 3 次；进行共模测量需要 2 个探头。

一个探头设置可准确无误地进行差分、单端和共模测量。

泰克是信号保真度和信号采集的公认领导者。以我们一直引领市场的探测创新技术为基础，我们创造的革命性探测架构 TriMode™ 为探测解决方案中的可用性和信号保真度定义了下一代行业基准。此架构改变了探测规则，让您更加切实有效地开展工作。P7500 系列 TriMode 探头以其独特的功能，无需在连接点之间移动探头即可完成差分、单端和共模测量的切换。

通过缩短设置时间提高了工作效率。只需设置一次即可实现三种不同类型的测量，而且只需按一下按钮即可完成设置。P7500 系列 TriMode 探头架构沿袭了高带宽和低 DUT 负载这两个传统的泰克产品优点，而且具有更好的连接性能和价值。

TriMode (P75TLRST)：1 个探头即可进行差分、单端和共模测量，而且只需设置一次。

多种连接能力 – 焊接– 手持 – 固定

P7500 系列 TriMode 探头结构具有多种连接能力，提供适合实时示波器的高探头保真度。P7500 系列的多点连接解决方案包括：

TriMode 高性能焊接端部 最高性能的焊接端部。高达 25 GHz 带宽。

TriMode 长距离焊接端部 一种高性能、长距离焊接端部，非常小巧。高达 20 GHz 带宽。

TriMode™ 长距离焊接端部（带 75 Ω 端部电阻） 一种高性能焊接端部，与带有嵌入式 100 Ω 电阻的内存芯片内插器配合使用。高达 20 GHz 带宽。

TriMode™ 长距离焊接端部（带 0 Ω 端部电阻） 一种高性能焊接端部，与带有嵌入式 175 Ω 电阻的内存芯片内插器配合使用。高达 20 GHz 带宽。

TriMode 电阻焊接端部 带有容易焊接的端部电阻的高性能焊接端部。高达 18 GHz 带宽。

TriMode 延长电阻焊接端部 带有容易焊接的长端部电阻的中等性能焊接端部。高达 7 GHz 带宽。

TriMode 微型同轴电缆端部 低成本快接式焊接端部。高达 4 GHz 带宽。

TriMode 高性能端部 与 1.5 米加长插座电缆配合使用时，此端部可用于温度为 –55℃ 至 150℃ 的环境中。与 DSP 配合使用时，带宽高达 10 GHz。

阻尼线端部 低成本焊接端部，非常适合高密度探测。高达 8 GHz 带宽。

精密差分探测模块 高性能手持式探测模块。高达 18 GHz 带宽。

选配的精密差分探测模块 (P75PDPM) 可满足手持式和固定式探测的需求。该模块带有多个小型精密锥形端部，探头端部采用可变铰接，端部间距可变且容易调整，能够灵活地适应尺寸为 30 至 180 密耳的通孔及其他测试点。

这些精密连接工具让您可以在任何物体上访问多个信号，无论是方便使用的测试焊垫还是难以触及的高密度电路。

信号保真度

使用 TriMode 进行测量，绝对可以获得您想要的信号保真度。这个全新的创新性泰克差分架构结合了 IBM SiGe 技术的卓越电气性能，提供可满足目前及未来行业需求的带宽和保真度。

P7500 系列探头架构提供：

• 最高的可用带宽 – 25 GHz

• 出色的阶跃响应

• 低 DUT 负载

• 高 CMRR

• 使用一个探头即可进行差分、单端或共模测量

您可以信赖的性能

您可以依赖泰克，为您提供可以信赖的性能。除行业领先的服务和支持外，这一产品还标配一年保修。

带 P75PDPM 的 P7500

P7700 系列 TriMode 探头为实时示波器提供最高水平的探头保真度。此外，凭借创新连接技术，比如焊接尖端上安装的探头输入缓冲器距尖端末端只有几毫米，P7700 系列探头提供了无可比拟的易用性，可以简便地连接当今最具挑战性的电子器件。

主要特点

应用(A)

P7700 系列 TriMode 探头

通过 TriMode 探测技术，可以通过设置，使一个探头支持差分测量、单端测量和共模测量。这种独特的功能可以提高工作效率和经济性，在差分测量、单端测量和共模测量之间切换，而不需移动探头的连接点。

TekFlex 连接器技术

P7700 系列 TriMode 探头采用新型 TekFlex 连接器技术，通过一个连接简便的附件连接器提供一条高速信号路径，同时为有源缓冲尖端提供电源和通信支持。TekFlex 连接器采用掐住打开设计，只需轻轻用力就可以打开，连接配套尖端。在 TekFlex 连接器闭上时，它牢牢地连接附件，避免意外断开。

通过 TekFlex 连接器，P7700 系列探头提供一套有源探头尖端，探头缓冲放大器距输入接点仅有几毫米。有源尖端实现的短信号路径提供了高保真度和高阻抗输入。它还使信号损耗、电容和附加噪声达到最小。

点测探头附件，用于手持式探测

在需要快速测量或调试问题时，P7700 系列点测探头附件提供了易于使用的选项。P77BRWSR 手持式点测探头附件支持手动探测或夹持探测，特别适合探测精细间隙的器件和间距最窄为 0.2 mm (0.008 英寸) 的差分迹线；其精密制造的尖端查看方便，定位准确。

点测探头尖端拥有完整的一致性测试量程，可以使用方便的拇指轮调节间隔。尖端上的照明灯增强了查看探测点的能力，可以按需打开或关闭。点测探头尖端由高强度 BeCu 和超级陶瓷电阻器制成 1。凭借 16 GHz 带宽性能，P77BRWSR 手持式点测附件可以手动或使用夹具来探测信号，具有优异的信号保真度，而且非常方便。

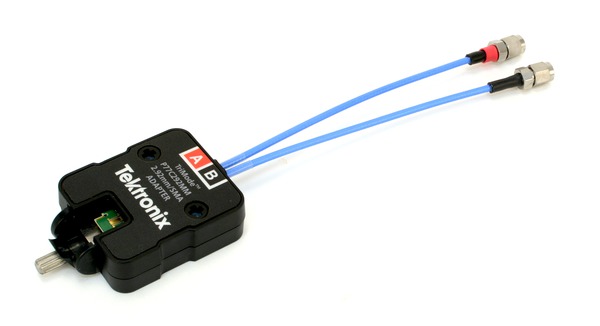

同轴电缆输入 (SMA) 转接头

测试夹具或原型电路板设计中经常采用 RF/同轴电缆连接器，如 SMA。可以使用 SMA 转接头，将 P7700 系列探头简便地连接到这些板载连接器上。P77C292MM 转接头可以连接 2.92 mm、3.5 mm 或 SMA 连接器，实现全部带宽和低噪声。P77C292MM 转接头包括 TriMode 功能，支持差分测量、单端测量和共模测量。

在验证是否遵循 HDMI 和 DisplayPort 标准时，泰克针对这些标准提供的自动测量套件全面支持 P77C292MM 和 P7700 系列探头。在连接 P77C292MM 转接头后，P7700 系列探头可以提供 HDMI 及其他高速通信标准要求的 DC 端接电压。可以使用 P7700 探头中的电压感测电路，手动或自动设置端接电压，该电压覆盖 ±4 V 的范围。

自动识别探头和尖端并进行 AC 校准

P7700 系列探头自动识别连接到探头的附件。在探头和尖端连接到示波器时，会进行识别，并启用一个独特的 DSP 滤波器，提供校准后的响应。所有校准和滤波计算都基于探头和尖端中存储的独特的 S 参数集。

这些独特的滤波器还从测量中反嵌探头寄生效应。在带宽提高时，创建探头和尖端专用滤波器至关重要。在高带宽时，信号路径很小的偏差就会导致频响明显变化，使用标称 DSP 滤波器不能校正这些变化。

P77BRWSR 附件进一步扩展了校准。在调节点测探头的尖端间隔时，探头和示波器会自动识别开口变化。通过使用尖端间隔值，可以使用特定宽度的 DSP 滤波器校准探头的响应。

自动识别探头和尖端及自动选择滤波器消除了手动选错滤波器的风险，改善工作效率。

信号保真度

使用 TriMode 进行测量，绝对可以获得您想要的信号保真度。创新的新型探头设计采用SiGe技术，提供了当今及未来所需的带宽和保真度。

P7700 系列探头结构的特点：

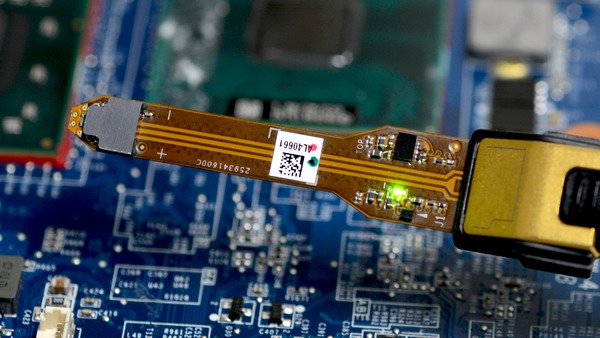

• 尖端上配备有源缓冲放大器，焊接尖端的探头输入点距离输入接点仅 3.2 毫米

• 出色的阶跃响应和低插入损耗，适用带宽高达 20 GHz

• DUT 负载低：100 kΩ (DC) 和 0.4 pF (AC)

• 高 CMRR

• 低噪声

您可以信赖的性能

依赖泰克科技，为您提供可以信赖的性能。除行业领先的服务和支持外，这些探头均有一年保修。

P7600 系列 TriMode 探头和 MSO/DPO70000DX 及 DPO/DSA70000D 系列示波器设计提供极低的系统噪声水平。要在低幅度信号上进行准确测量，这种高灵敏度是非常重要的。

主要性能指标

• 完整 33 GHz 带宽到达探头端部 (P7633)

• 极低的探头和示波器系统噪声

主要特点

• TriMode™ 探头 - 一次设置无需调整探头端部连接即可完成三种测量

• 差分

• 单端

• 共模

• 远程头部设计连接

• 使用 P7500 系列 TriMode 焊入式探头端部

• 2.92mm

• SMP

• 可将探头放大器靠近被测电路放置

• 同轴适配器

• P7500 探头端部适配器

• 探头自动检测端部并应用 DSP 纠正滤波器

• 特定于探头的 S 参数

• 从探头内存储数据创建独特 DSP 滤波器

• TekConnect® 接口 - TekConnect 示波器/探头控制和使用

• 从探头补偿盒或示波器菜单直接控制

应用

• 包括但不限于：

• MIPI M-PHY、PCI Express、串行 ATA、串行 SCSI、光纤通道和 HDMI

将 TriMode 探测与低噪声性能相结合

TriMode 探测通过一次探头设置即可完成差分、单端和共模测量，提高了工作效率。将探头连接到被测设备可能会相当耗时，尤其是探头需要多种设置来完成全部所需的测量时。TriMode 探测只需一次设备即可实现三种不同类型的测量，缩短了设置时间，从而提高了工作效率。只需按一下按钮即可轻松在差模 [A-B]、单端模式 [A-Gnd, B-Gnd] 和共模 [((A+B)/2)-Gnd] 之间进行切换。

更改探头的输入模式只需按一下按钮

随着高速串行数据标准的速度提高、信号摆幅缩小，同时具备低噪声和高灵敏度特征的高带宽探头对于准确测量越发显得重要。

12 Gb/s 200 mVpp信号用 P7633 和 P76CA-292C 同轴适配器进行测量

MSO/DPO70000DX 及 DPO70000SX 系列示波器和 P7600 系列 TriMode 探头设计提供极低的系统噪声水平。配合使用 P76CA-xxx 同轴适配器以后，示波器上的垂直设置可以低至 3.48 mV/格，在 33 GHz 带宽上系统噪声 <1.1 mVrms。

要在低幅度信号上进行准确测量，这种高灵敏度是非常重要的。P7600 系列 TriMode 探头设计提供极高的灵敏度，可让示波器无需使用缩放功能而直接测量小信号。用缩放功能观察小信号不会改变仪器的本征底噪，这会使小信号的测量变得困难。

连接

P7600 系列探头利用高频 SMPM 连接器在定制的端部接口上使用可互换的有源端部设计。P7600 系列探头具有自动适配器 ID 功能，可识别连接的探头并自动应用正确的 DSP 滤波器，消除至探头端部整个路径中频率响应的不完整。这种功能避免手动选择错误端部类型的风险，提高用户的工作效率。

同轴适配器

同轴适配器使探头的工作像示波器的差分输入通道一样，将单台示波器可同时测量的差分信号个数翻了一倍。

P76CA-292

33 GHz 带宽同轴适配器，带 2.92 mm（孔型）连接器。此适配器在输入连接器上校准，非常适用于与现成的或定制的电缆配合使用。应使用低时滞电缆对以保持全带宽性能。

P76CA-292C

33 GHz 带宽同轴适配器，带 2.92 mm（针型）连接器和 6" 高性能电缆。此适配器在输入连接器上校准，非常适用于连接带有 2.92 mm 或 SMA 输出连接器的设备。

P76CA-SMP

33 GHz 带宽同轴适配器，带 SMP （孔型）连接器和 6" 高性能电缆。此适配器在输入连接器上校准，非常适用于连接带有 SMP 输出连接器的设备。

P7500 系列焊接端部适配器

此适配器允许 P7630 探头使用现有的 Tektronix P7500 探头端部。P7600 系列探头放大器有一个 50 Ω 输入。结合 P7500 探头端部以后，探头变成了带 450 Ω 差分输入阻抗的无源 Z0 型探头。Z0 探头通常为被测设备带来很大的直流负载，但是 P7600 系列探头通过使用终端电压调节，将直流负载影响降至最低。

P76TA

30 GHz 带宽 P7500 端部适配器。这种适配器配合使用 P75PST 高性能焊接端部以后，探头和示波器系统可支持最高 30 GHz 带宽。

独特的探头滤波器

P7600 系列探头包含特定于探头的 S 参数数据。将 P7600 探头连接到 MSO/DPO70000DX 或 DPO70000SX 示波器将此数据传输到仪器，根据示波器和探头的特定 S 参数数据创建独特的系统 DSP 滤波器。随着带宽增加，根据特定的系统响应创建独特滤波器是非常重要的。在 33 GHz 带宽上，信号路径的很小变化都会造成频率响应的很大改变。这些改变使用 DSP 滤波进行纠正。

TDP1500、TDP3500特性和优点

• 出色的电子性能

• 3.5 GHz 和 1.5 GHz 带宽型号 – 准确测量串行和数字应用

• 出色的共模抑制 – 减少更高共用环境中的错误

• 低电容和电阻负载 – 保持信号保真度并降低直流偏压相互影响

• 全面的机械性能

• 用于探测小型几何电路元件的紧凑型探头头部尺寸

• 利用 DUT 连接附件能够连接适当间隔的 SMD

• 强大的可靠性设计

• 易用性

• 直接连接到具有 TekVPI™ 探头接口的示波器

• 在示波器画面上实现自动单位缩放和读数

• 轻松访问探头补偿盒控制或示波器探头菜单显示，了解状态、设置控制和诊断信息

• 集成示波器/探头系统

• 直接连接 TekVPI™ 示波器接口并从中供电（直接连接至 TekVPI 示波器，无需像许多竞争对手要求的那样需要外部电源）

• 单键访问示波器探头菜单

• 从探头补偿盒或示波器用户界面进行设置和控制

• 自动调零 – 输出偏置调零

• 通过示波器实现远程 GPIB/USB 探头控制

应用

• 常见高速串行总线设计的设计、验证、调试和检定：

• I2C

• CAN/LIN

• SPI

• 串行 ATA

• 以太网 (GbE)

• USB 2.0

• FireWire (1394b)

• 信号完整性、抖动和定时分析

• 制造工程和测试

差分探头 – 更好的测量工具

差分有源探头为高频测量提供了更真实的信号复制和保真度。通过超低输入电容和通用被测设备连接能力，TDP1500 和 TDP3500 差分端有源探头提供了当今数字系统设计所需要的卓越的高速电子和机械性能。

TDP1500 和 TDP3500 差分探头经过专门设计，可使用和直接连接到带有 TekVPI™ 探头接口的示波器，通过解决以下三个传统问题来实现高速信号采集和测量保真度：

• DUT 负载效应 – 通过降低输入电容和高输入电阻来减少

• DUT 连接能力 – 各种附件可用于连接小型 SMD，一些为标配，一些为推荐使用

• 系统（示波器和探头）带宽最大化 – 用于高达 3.5 GHz 的 TekVPI 接口示波器型号所有测量的探测解决方案

The ADA400A Differential Preamplifier allows direct oscilloscope measurements of very low amplitude voltages and signals which are not ground referenced. The high impedance of both inputs eliminates the need to add additional ground points in the DUT, thereby avoiding circulating currents which disturb the measurement or the circuit.

Key performance specifications

• 10 μV/div sensitivity

• Typically 100 dB CMRR DC to 10 kHz

Key features

• Active differential preamplifier

• Integral probe power with TEKPROBE™ BNC

Connectivity

• The ADA400A is powered directly from TDS400, TDS500, TDS600, TDS700, TDS5000, TDS7000 (TEKPROBE), TDS7000 (TekConnect) w/ TCA-1MEG Series oscilloscopes.

• The ADA400A may also be powered by a 1103 Probe Power Supply.

Applications

• Mechanical analysis

• Audio design

• Biomedical research (not certified for patient connection)

• Medical equipment (not certified for patient connection)

ADA400A

The high gain and extremely high common mode rejection of the ADA400A Differential Preamplifier provide usable measurements of voltages as low as 5 μV, even in high-noise environments. Selectable bandwidth limiting reduces normal mode noise from digital logic, switch mode power supplies, and line frequency sources. Adjustable differential offset allows the user to null out transducer bridge bias and galvanic potential from the test setup. An "infinite impedance" mode can be selected in the two highest gain ranges allowing accurate measurements of signals with high source impedance.

The TDP7700 Series TriMode probes provide the highest probe fidelity available for real-time oscilloscopes. In addition, with connectivity innovations such as solder down tips with the probe’s input buffer mounted only a few millimeters from the end of the tip, the TDP7700 series probes provide unmatched usability for connecting to today’s most challenging electronic designs.

Key features

TDP7700 Series TriMode Probes

With TriMode probing one probe setup makes differential, single ended, and common mode measurements accurately. This unique capability allows you to work more effectively and efficiently, switching between differential, single ended and common mode measurements without moving the probe's connection points.

TekFlex connector technology

The TDP7700 Series TriMode probes use the new TekFlex connector technology that combines a high speed signal path with power and communication support for an active buffer tip in a single, easy to connect accessory connector. The TekFlex connector has a pinch-to-open design that when open requires minimal force to attach an accessory tip. When the TekFlex connector is closed, it provides a secure connection to the accessory to avoid accidental disconnections.

With the TekFlex connector, the TDP7700 series probes offer a set of active probe tips with the probe's buffer amplifier only millimeters from the input connections. The short signal path enabled with the active tips provides high fidelity and a high impedance input. It also minimizes signal loss, capacitance, and additive noise.

Browser accessory for handheld probing

When you need to make a quick measurement or debug a problem, the TDP7700 series browser accessory provides a simple to use option. With precision engineered tips that are easy to see and position accurately, the P77BRWSR handheld browser accessory enables hand or fixtured probing and is ideal for probing fine pitch components and differential traces with spacing as narrow as 0.2 mm (.008 in).

The browser's tips have a full range of compliance and are adjustable in spacing using a convenient thumb wheel. A headlight on the tip enhances visibility of the probe point and can be switched on and off as needed. The browser tips are constructed of high strength BeCu and super-ceramic resistors (patent pending pin technology). TheP77BRWSR handheld browser accessory enables hand or fixtured probing with signal fidelity and convenience.

Coaxial input (SMA) adapter

RF/coaxial connectors, such as SMA, are often found on test fixtures or on prototype board designs. Attaching a TDP7700 series probe to these on-board connectors is easy with the SMA adapter. The P77C292MM adapter allows you to connect to 2.92 mm, 3.5 mm or SMA connectors with full bandwidth and low noise. The P77C292MM adapter includes TriMode functionality enabling differential, single ended, and common mode measurements.

The termination voltage can be set manually or automatically using voltage sense circuitry in the TDP7700 probe and covers a range of ±2.5 V.

特点

典型技术规格

物理特点

环境特征

P6246/P6247/P6248 CMRR

P7500系列技术规格

除另行说明外，所有技术规格都有保证。除另行说明外，所有技术规格适用于所有型号。

型号概述

有关每款探头的其他特点，请参阅相应的技术参考手册。

最低系统要求/仪器兼容性

P7500 系列 TriMode 差分探头兼容 DPO/DSA/MSO70000 和 TDS6000B/C 系列泰克示波器。下表显示了推荐的探头/示波器型号组合。

典型系统技术规格

将 P7520A 探头与 DPO/DSA72504D 或 DPO/DSA73304D 示波器和 P75PST 焊接端部配合使用可实现下表中列出的典型系统技术规格。

P7700系列技术数据

技术数据均是有保障的，除非另外指明。

除另行说明外，所有技术规范适用于所有型号。

P7700 系列 TriMode 探头型号

电气特点

额定特性

温度

兼容性

P7600系列技术规格

典型特点

• 衰减

•


• P76CA-xxx

• 0.25X / 0.5X / 1X / 2X / 4X

• P76TA

• 1.25X / 2.5X / 5X / 10X / 20X

• 输入电压范围

•


• P76CA-xxx

• 1.2 Vpp 单端，2.0 Vpp 差分

• P76TA

• 6.0 Vpp 单端，10.0 Vpp 差分

• 工作电压窗口

•


• P76TA

• -5 V 至 +5 V

• P76CA-xxx

• -4 V 至 +4 V

• 偏置电压范围

• -4 V 至 +4 V

• 终端电压范围

• -4 V 至 +4 V

• 直流输入电阻

•


• P76CA-xxx

• 50 Ω ±2 Ω

• P76TA

• 225 Ω

• 输入回波损耗

•


• P76CA-xxx

• >20 dB 至 5 GHz

  >12 dB，5 GHz 至 20 GHz

  >10 dB，20 GHz 至 30 GHz

  >8 dB，30 GHz 至 33 GHz

• P76TA

• 不适用

• Z 最小

•


• P76CA-xxx

• 不适用

• P76TA

• 225 Ω @ 1 GHz，150 Ω @ 10 GHz，100 Ω @ 25 GHz

• 噪声，关联输入（示波器设置为最低 V/格设置时的系统噪声）

• <1.1 mVrms (33 GHz)

• <0.9 mVrms (25 GHz)

• CMRR（差模）

•


• P76CA-xxx

• >40 dB，直流

  >14 dB，直流至 15 GHz

  >6 dB，15 GHz 至 30 GHz

  >4 dB，30 GHz 至 33 GHz

• P76TA

• 不适用

• 无损输入电压范围

•


• P76CA-xxx

• -5 V 至 +5 V（直流 + 峰值交流）

• P76TA

• -8 V 至 +8 V（直流 + 峰值交流）

• 接口

• TekConnect

• 最低系统要求

• 仪器	带宽	固件版本	推荐探头
  MSO/DPO73304DX、DPO73304SX 和 DPO/DSA73304D	33 GHz	V6.8 及以上	P7633
  MSO/DPO72504DX、DPO73304SX 和 DPO/DSA72504D	25 GHz	V6.8 及以上	P7625

环境特征

• 温度

•


• 工作状态

• 0℃ 至 +40℃（+32℉ 至 +104℉）

• 非工作状态

• -20℃ 至 +71℃（-4℉ 至 +160℉）

• 湿度

•


• 工作状态

• +40℃（+104℉）20%-80% RH

• 非工作状态

• +30℃ 至 +46℃（+86℉ 至 +115℉）0-90% RH

• 海拔高度

•


• 工作状态

• 3000 米（9842 英尺）

• 非工作状态

• 12000 米（39,370 英尺）

特点

物理特点

*1 TDP1500 的典型值。

电源要求

TDP1500 和 TDP3500 使用 TekVPI 探头接口通过示波器直接供电。

建议示波器

带有 TekVPI 探头接口的示波器。

注意：为获得最佳探头支持，请从 www.tektronix.com 下载并安装最新版本的示波器软件。

ADA400A Specifications

All specifications are guaranteed unless noted otherwise. All specifications apply to all models unless noted otherwise.

• Gain settings

• 100x, 10x, 1x, 0.1x

• CMRR

• ≥100,000: 1 DC - 10 kHz

• Signal ranges

• Gain setting	Common Mode signal range	Differential signal range 1	Max offset
  100x	±10 V	0.1 V	±1.0 V
  10x	±10 V	1 V	±1.0 V
  1x	±40 V	10 V	±40 V
  0.1x	±40 V	80 V	±40 V

1 For higher voltages, attenuating probes may be used, but CMRR performance will be degraded.

• Bandwidth limits

• 100 Hz, 3 kHz, 100 kHz, full (≥1 MHz)

• Input impedance

• 1 MΩ || ~ 55 pF (infinity Ω selectable in 100x and 10x gains)

• Noise

• Typically ≤30 μVRMS at 100x gain (referred to input)

TDP7000 Series Specifications

Specifications are guaranteed unless noted otherwise. All specifications apply to all models unless noted otherwise.

Model overview

Electrical characteristics

• Attenuation

•


• Solder-in tips

• 4x

• Browser

• 10x

• Coaxial input (SMA) adapter

• 0.7x/1.3x/2.7x/5x/10x

• DC gain accuracy, typical

• ±2.0%

• Output zero, typical

• ±4 mV

• Linearity, typical

• ±1%

• Input sense voltage accuracy, typical

• Vin ±30 mV over the operating voltage range of the 2.92 mm adapter tip.

• Termination voltage range, typical

• ± 2.5 mV.

• Overload indicator range, typical

• The Overload indicator is active when the probe input is current limited or when an input overvoltage condition is detected.

• CMRR/DMRR, typical

• Frequency range	Min. CMRR/DMRR
  ≤ 50 MHz	34 dB
  > 50 MHz, ≤ 800 MHz	24 dB
  > 800 MHz, ≤ 4 GHz	14 dB
  > 4 GHz, ≤ 10 GHz	10 dB

• Time delay, typical

• 5.05 ns ± 0.1 ns

• Small signal rise time, typical

• Probe	10% - 90% Rise time	20% - 80% Rise Time
  TDP7710	<45 ps	<32 ps
  TDP7708	<55 ps	<38 ps
  TDP7706	<65 ps	<46 ps
  TDP7704	<100 ps	<72 ps

• Small signal frequency response, typical

• Probe	Frequency response
  TDP7710	≥10 GHz
  TDP7708	≥8 GHz
  TDP7706	≥6 GHz
  TDP7704	≥4 GHz

• System noise, 10 mvV/div, probe with P77STCABL tip

•


• System Noise

• Probe	A, B mode	C mode	D mode
  TDP7710	<4.65 mV RMS	<4.65 mV RMS	<4.65 mV RMS
  TDP7708	<4.65 mV RMS	<4.65 mV RMS	<4.65 mV RMS
  TDP7706	<4.1 mV RMS	<4.1 mV RMS	<4.1 mV RMS
  TDP7704	<4.1 mV RMS	<4.1 mV RMS	<4.1 mV RMS

• System Noise, typical

• Probe	A, B mode	C mode	D mode
  TDP7710	<3.6 mV RMS	<2.8 mV RMS	<3.9 mV RMS
  TDP7708	<3.3 mV RMS	<2.6 mV RMS	<3.8 mV RMS
  TDP7706	<3.0 mV RMS	<2.5 mV RMS	<3.7 mV RMS
  TDP7704	<2.7 mV RMS	< 2.3 mV RMS	<3.2 mV RMS

• DC input resistance, typical

• Tips/Adapters	Differential
  P77C292MM	100 Ω
  P77STFLXA, P77STCABL	100 kΩ
  P77BRWSR	144 kΩ ± 20%

• Low frequency input capacitance (differential, typical)

•


• Solder-in tips

• 0.4 pF

• Browser

• 0.23 pF @ 50 mil spacing

• 0.22 pF @ 200 mil spacing

• Operating voltage window, typical

•


• Solder-in tips

• ±5.25 V

• Browser

• ±10 V

• SMA adapter

• ±4 V

• DC gain accuracy, typical

• ±2.0%

• Offset voltage range, typical

•


• Solder-in tips

• -4 V to +4 V

• Browser

• -10 V to +10 V

• SMA adapter

• -4 V to +4 V

• Non-destructive input range, typical

•


• Solder-in tips, Browser

• -15 V to +15 V

• SMA adapter

• -5 V to +5 V

• Input slew rate, typical

• ≥ 30 V/ns, single-ended, both inputs

• Input range, typical

•


• Solder-in tips

• Single-ended	Differential
  2.5 Vpp	5.0 Vpp

• Browser

• Single-ended	Differential
  6.0 Vpp	12.0 Vpp

• SMA adapter

• Single-ended	Differential
  1.2 Vpp	2.0 Vpp

• SMA adapter termination voltage range

• -4 V to +4 V

Impedance graphs

Nominal characteristics

• Weight

•


• Probe cable and head

• 3.5 oz

• Probe (comp box, cable, head)

• 9.6 oz

• Cable length

• 1.21 m (4.0 feet)

• Oscilloscope interface

• TekVPI ®

• Accessory connector

• TekFlex

Environmental

• Operating

• Item	Specification
  Compensation box and browser	0 °C to +50 °C (32 °F to 122 °F)
  Cable and solder-in tips	-35 °C to 85 °C (-31 °F to 185 °F)
  SMA adapter	-35 °C to 85 °C (-31 °F to 185 °F)

• Non-operating

• Item	Specification
  Compensation box and browser	-20 °C to +60 °C (-4 °F to 140 °F)
  P77C292MM (SMA adapter)	-35 °C to 85 °C (-31 °F to 185 °F)
  Cable and Solder-in Tips	-35 °C to 85 °C (-31 °F to 185 °F)

• Altitude non-operating

• 12,000 meters

• Humidity, comp box

•


• Operating

• 5% to 90% relative humidity (% RH) at up to +40 °C, 5% to 55% RH above +40 °C up to +50 °C, non-condensing.

• Nonoperating

• 5% to 90% RH (Relative Humidity) at up to +40 °C, 5% to 55% RH above +40 °C up to +60 °C, non-condensing.

Compatibility

• Compatible oscilloscopes

• The TDP7700 series probes are compatible with the following oscilloscopes: MSO6 series
