TCP300 和 TCP400 系列 AC/DC 电流测量系列是满足当今电流测量需要的非常先进的电流测量系统。当通过 TEKPROBE Level II、TekConnect（使用 TCA-BNC）或 TekVPI（使用 TPA-BNC）接口连接泰克示波器时，电流测量和计算变得轻松简单。

主要性能指标

AC/DC 测量功能

• DC - 100 MHz，电流探头放大器 (TCPA300) 使用：

• DC - 100 MHz，30 A DC (TCP312A)

• DC - 50 MHz，50 A DC (TCP305A)

• DC - 15 MHz，150 A DC (TCP303)

• DC - 50 MHz，电流探头放大器 (TCPA400) 使用：

• DC - 2 MHz，750 A DC 1 (TCP404XL)（500 A DC 连续电流）

1降额与占空比有关

主要特点

• 自动定标和确定单位1 - 示波器屏幕的幅度和电流读数通过消除手动计算，减少了测量误差

• AC/DC 输入耦合

• 插入阻抗低，降低了被测器件的负荷

• 分裂铁心结构，电路连接简便

• 状态指示器提供虚拟工作状态和潜在错误条件通知 — 消磁、探头张度、超载、不端接 50 Ω、不兼容的探头类型

• 降低了直流漂移和噪声，从而改进低电平电流测量

• 第三方安全认证

1需要 TDS TEKSCOPE 示波器或带有 TCA-BNC 适配器的 TekConnect 示波器

应用

• 电信、数据通信、计算机和半导体电力电子环保行业设计师、安装人员和维修人员的发展和分析解决方案：





• 电源（开关和线性）

• 半导体设备（SCR、IGBT、MOSFET、CMOS、BJT）

• 功率逆变器/转换器

• 电子镇流器

• 工业/消费电子产品

• 移动通信（电话、卫星、中继站）

• 马达驱动器

• 运输系统（电动车辆、电动火车、机车、航空电子设备）

满足当今的 AC/DC 电流测量应用

TCPA300 放大器在与 TCP312A、TCP305A 或 TCP303 探头一起使用时，提供了一系列电流测量功能，弥补了小电流测量产品与超高电流测量产品之间的空白。这三个探头提供了 30 A、50 A 和 150 A 连续直流电流的电流测量功能。对更高的电流电平，带有 TCP404XL 电流探头的 TCPA400 放大器可以测量 500A 和 750A 的连续直流电流，降额与占空比有关。

带 TCPA300 的 TCP312A 实现了更高频率的性能，提供了 ≥100 MHz 的带宽及最高 30A 的直流电流。

全面消除测量误差和手动计算工作

这种全新系列的电流测量工具为泰克 TDS3000、TDS500、TDS600、TDS700、TDS5000、TDS6000 和 TDS7000B 系列示波器系统的用户提供了自动控制功能及屏幕刻度和单位（DPO3000、MDO/MSO/DPO4000、MSO/DPO5000 和 DPO7000 系列示波器，需要 TPA-BNC 适配器）。

TCP300/TCP400 电流测量系统可以无缝地集成 TDS 系列示波器。

即使非 TEKPROBE 系统也可以使用 TCPA300/400 系列，执行相应的电流测量，用户只需把示波器上测得的输出电压乘以 TCPA300/400 系列量程设定值即可。

TCP0150特性和优点

• 简便易用，准确进行交流/直流电流测量

• 直接连接到具有 TekVPI™ 探头接口的示波器

• 直流至 20 MHz 带宽

• 150 ARMS 最大电流功能

• 500 A 峰值脉冲电流功能

• 精度高，直流增益误差一般小于 1%

• 准确测量最低 5 mA 的电流

• 低噪声和直流漂移

• 在示波器显示屏上自动确定显示单位和读数

• 通过示波器实现远程 GPIB/USB 探头控制

• 利用分芯探头头部结构可轻松地连接导线

• 可以轻松地消磁和自动清零

• 简便进入示波器 UI 显示菜单，获得两种探头硬件的设置控制及探头状态和诊断指示器

应用

• 电源

• 半导体设备

• 逆电器/转换器

• 电子镇流装置

• 工业/消费电子

• 马达驱动器

• 交通运输系统

TCP0150 是简便易用的高性能 150 A AC/DC 电流探头家族，设计用于使用和直接连接到 TekVPI™ 探头接口。这一交流/直流电流测量探头提供了 20 MHz 的频带，带有可选择的 25 A 和 150 A 测量量程控制。这些探头还提供了低电流测量能力和最低每格 5 mA 的电流精度，这对实现高电平和低电平测量信号的广泛动态电流范围至关重要。

TRCP系列Rogowski电流探头带有一个BNC连接器，适用于支持BNC接口的任何仪器。Rogowski探头可以简便地连接大的连接点（如汇流条），或连接MOSFET或IGBT上的小型IC腿。

主要特点

• TRCP0300

• 仅 AC

• 9 Hz ~ 30 MHz

• 250 mA ~ 300 A 峰值

• TRCP0600

• 仅 AC

• 12 Hz ~ 30 MHz

• 500 mA ~ 600 A 峰值

• TRCP3000

• 仅 AC

• 1 Hz ~ 16 MHz

• 500 mA ~ 3,000 A 峰值

应用

• 马达驱动器

• 逆变器

• 电源

• 工用

TRCP0300-TRCP0600电流探头

TRCP0300和TRCP0600是为用于小型器件专门设计的。这些仅AC Rogowski探头带有薄软线圈，可以简便地包在测试点上，如晶体管的腿。

TRCP3000电流探头

TRCP3000有一个较大的线圈，能够处理大的过载电流，而不会损坏。这种探头使用简便，可以插入很难接触的位置，能够包在较大的测试点上，如汇流排。

TCP0030A 是简便易用的高性能交流/直流探头，旨在用于通过 TekVPI?探头接口直接连接示波器。该交流/直流测量探头提供了超过 120 MHz 的带宽，选配择 5A 和 30A 测量量程。这些探头还提供了卓越的低电流测量能力和最低 1 mA 的电流精度，这对满足当前极具挑战性的电流测量需求至关重要。

主要特点

• 简便易用，准确进行 AC/DC 电流测量

• 与 TekVPI™ 示波器进行智能通信，提供：

• 单位定标和读数。电流和幅度读数在屏幕上自动显示。无需手动设置。没有必要进行从电压到电流的手动计算

• 按钮消磁和自动置零功能

• 探头状态和诊断指示灯 LED

• 远程 GPIB/USB 探头控制

• 分裂铁心结构，电路连接简便

• 精度高，DC 增益误差一般小于 1%

• 噪声和直流漂移小

• 第三方安全认证

主要性能指标

• 直流至 >120 MHz 带宽

• 30 A RMS 最大电流能力

• 50 A 峰值脉冲电流能力

• 精度高，DC 增益误差一般小于 1%

• 准确测量最低 1 mA 的电流

应用

• 电源

• 半导体设备

• 功率逆变器/转换器

• 电子镇流器

• 工业/消费电子产品

• 移动通信

• 马达驱动器

• 交通运输系统

CT1、CT2、CT6 Features & Benefits

• High Bandwidth

• Ultra-low Inductance

• Very Small Form Factor

• Characterize Current Waveforms up to

• Very Low Loading of Circuit Under Test

• Fits Into Dense, Closely-spaced Circuit Designs

Applications

• Data Storage Read Channel Design

• Silicon Characterization

• High-frequency Analog Design

• ESD Testing

• Signal Injection

• Differential Current Measurements

• Single-shot Low Rep-rate Pulse Measurements

• Propagation Delay Measurement

CT6 Current Probe

The CT6 is the newest addition to the Tektronix portfolio of high-frequency current probes. It is designed to meet the needs of high-speed circuit design and test applications which require ultra-high bandwidth, low inductance, and extremely small form factor. The CT6 provides up to 2 GHz bandwidth when used with high-bandwidth oscilloscopes such as the Tektronix TDS694C, TDS794D, and TDS7000 Series oscilloscopes or with other compatible 50 Ω input measuring instruments. Low inductance (

CT1/CT2 Current Probes

The CT1 and CT2 Current Probes are designed for permanent or semi-permanent in-circuit installation. Each probe consists of a current transformer and an interconnecting cable. The current transformers have a small hole through which a current carrying conductor is passed during circuit assembly.

The P6041 Probe Cable provides the connection between the CT1 and CT2 Current Transformers and a BNC oscilloscope input. A 50 Ω termination is required to terminate the cable when connected to a high-impedance (1 MΩ) oscilloscope input. One probe cable can be used to monitor several current transformers that have been wired into a circuit.

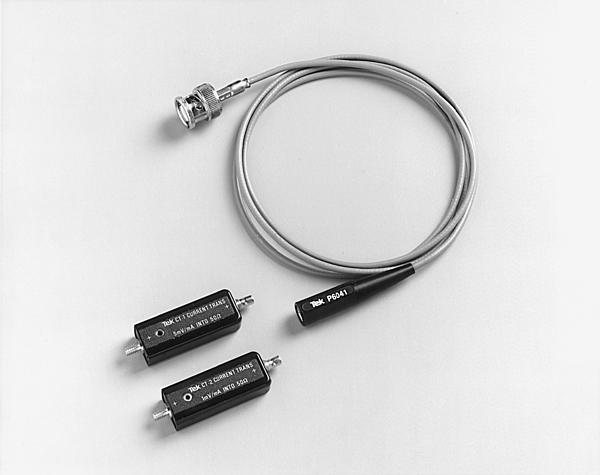

CT1/CT2. Current Probes with P6041 BNC Probe Cable.

Miniature Construction

The CT1 and CT2 detachable cable design enables one or more probes to be located on circuit boards or in other limited space areas.

The CT6 offers the smallest form factor available, for measurement on ever-shrinking circuit boards and components. It is designed for temporary installation and does not incorporate removable cables, as the CT1 and CT2 do.

Extendible Probe Length

Specified rise time and bandwidth are obtained when using the probe cables provided: The P6041 cable used with the CT1 and CT2 is 42 inches nominal. If additional length is required, the cables can be extended by using high-quality 50 Ω cable and suitable interface connectors. (Also see Special Probe Cables, Optional Accessories.) Long cables may degrade high-frequency response.

High Sensitivity

The CT1 and CT6 provide an output of 5 mV for each milliamp of input current when terminated in 50 Ω. The CT2 provides 1 mV per milliamp when terminated in 50 Ω.

Typical Systems

The CT1, CT2, and CT6 high-frequency current transformers are dynamic (i.e., non-DC) current measuring devices. They are typically used in conjunction with compatible high-bandwidth oscilloscopes and other instruments to observe and/or record high-frequency current waveforms. The CT1, CT2, and CT6 normally operate directly into 50 Ω scopes and other measuring device inputs.

The CT1 or CT2 can be used with 1 MΩ input systems; use the P6041 probe cable and terminate the output with a 50 Ω feed-through termination (see Optional Accessories).

In all cases, the CT1, CT2, and CT6 must work into 50 Ωs to obtain specified performance and sensitivity.

Typical Measurement Applications

Differential Current Measurements

Most true-differential voltage amplifiers have a maximum bandwidth of about 100 MHz. The CT1 or CT6 can make differential current measurements to 1 GHz and 2 GHz, respectively, by passing two wires carrying opposing currents through the same core. The displayed result is the difference current. The CT2 can perform the same function to 200 MHz.

In all cases, Derating with Frequency and Amp-second Product (Current-time Product) guidelines should not be exceeded. (See Characteristics.)

Single-shot and Low Rep-rate Pulse Measurements

These common measurements are easy to make with the CT1, CT2, or CT6 provided that your signal fits within the Max Pulse Current and Amp-second Product (Current-time Product) guidelines for the specific current probe characteristics.

For example, the CT2 is rated at 36 A peak, with an Amp-second Product of 50 × 10-6 seconds (50 Amp-microseconds), therefore the CT2 can safely handle a 36 A peak pulse with a maximum width of 1.39 microseconds or lower amplitude pulses for longer pulse widths. The CT1, CT2, and CT6 all have low-frequency roll-off characteristics. Low-frequency "droop" will exhibit itself when the pulse width approaches the L/R time constant of the specific transformer.

Propagation Delay Measurements

Two CT1 or CT2 Current Transformers with matching probe cables can be used to measure propagation delay (transit time) between the input and output currents of high-frequency devices. The probe outputs are connected to the inputs of dual-channel real-time or sampling scopes.

Verification of any Probe/Cable/Scope System mismatch can be obtained by passing the same signal current through both probes and observing total system delay difference, if any.

The P6021 and P6022 Current Probes provide versatile AC current measurements. Both probes provide accurate current measurements over a wide range of frequencies. The P6021 and P6022 allow current measurements without breaking the circuit by clipping onto the current carrying conductor. Shielded probe heads are not grounded when the slides are in their open positions, eliminating accidental grounding of the circuit under test.

Key performance specifications

• P6021A

• 120 Hz to 60 MHz

• 10.6 A RMS, 250 A peak, 10 mA sensitivity

• P6022

• 935 Hz to 120 MHz

• 2.12 A RMS, 100 A peak, 1 mA sensitivity

Key features

Applications

P6021A

For general purpose applications, the P6021A provides wide-band performance with excellent low-frequency characteristics. Bandwidth is 120 Hz to 60 MHz. The probe range is switchable between 2 mA/mV and 10 mA/mV.

P6022

With a head size of 0.47 in. x 0.25 in. (10 mm x 6 mm, about half the size of the P6021A) and a bandwidth of 935 Hz to 120 MHz, the P6022 is ideal for measuring currents in compact, high-performance circuits. Passive termination output is switchable between 1 mA/mV and 10 mA/mV.

The A600 Series current probes are specifically designed to support measurements with the TekMeter® or oscilloscope.

Features and benefits

• A621

• AC – 5 Hz to 50 kHz

• 100 mA to 2000 A peak

• For DMMs and oscilloscopes

• Clamp on

• A622

• AC/DC – 100 kHz

• 50 mA to 100 A peak

• For DMMs and oscilloscopes

Applications

• Motor drives

• Inverters

• Power supplies

• Avionics

A621 2000 Amp AC Current probe/BNC

This industrial-style clamp-on probe has a BNC connector and can be used with a shrouded banana plug adapter1so it can be used on digital multimeters, TekMeter, and oscilloscopes. The A621 can measure AC currents from 100 mA to 2000 A peak over a frequency range of 5 Hz to 50 kHz. It provides a 1 mV, 10 mV, or 100 mV output for each Amp measured.

1For instruments with banana jack inputs, Tektronix part number 012-1450-00 Female BNC to banana lead adapter is required.

A622 100 Amp AC DC Current probe/BNC

This "long nose" style clamp-on probe uses a Hall Effect current sensor to provide a voltage output to oscilloscopes. It has a BNC connector and can be used with a shrouded banana plug adapter1so it can also be used on digital multimeters, TekMeter, and oscilloscopes. The A622 can measure AC/DC currents from 50 mA to 100 A peak over a frequency range of DC to 100 kHz. It provides 10 mV or 100 mV output for each Amp measured.

Recommended products

TPS2000, TDS1000B, TDS2000C, and TDS3000C Series oscilloscopes and DMM40201, DMM40401, and DMM40501digital multimeters.

技术数据

除另行说明外，所有技术规格都有保证。除另行说明外，所有技术规格适用于所有型号。

型号概述

特点

• 最大电流额定值：

•


• 大电流灵敏度

• 	带 TCPA300 的 TCP312A	带 TCPA300 的 TCP305A	带 TCPA300 的 TCP303	带 TCPA400 的 TCP404XL
  范围	10 A/V	10 A/V	50 A/V	1 A/mV
  DC（连续电流）	30 A	50 A	150 A	500 A (750 A)
  RMS（正弦）	21.2 A	35.4 A	150 A	500 A
  峰值	50 A	50 A	500 A	750 A

• 小电流灵敏度

• 	带 TCPA300 的 TCP312A	带 TCPA300 的 TCP305A	带 TCPA300 的 TCP303	带 TCPA400 的 TCP404XL
  范围	1 A/V	5 A/V	5 A/V	N/A
  DC（连续电流）	5 A	25 A	25 A	N/A
  RMS（正弦）	3.5 A	17.7 A	17.7 A	N/A
  峰值	50 A	50 A	500 A	N/A

物理特点

• 放大器

• TCPA300/TCPA400
  长度	17.3 cm（6.8 英寸）
  宽度	9.14 cm（3.6 英寸）
  高度	16.7 cm（6.6 英寸）
  重量	1.14 kg（2.5 磅）

• 探头

• 	TCP305A/TCP312A	TCP303	TCP404XL
  长度	20 cm（7.77 英寸）	26.8 cm（10.55 英寸）	26.8 cm（10.55 英寸）
  宽度	6 cm（0.625 英寸）	4.1 cm（1.60 英寸）	4.1 cm（1.60 英寸）
  高度	3.2 cm（1.25 英寸）	15.6 cm（6.13 英寸）	15.6 cm（6.13 英寸）
  重量	0.15 kg（0.33 磅）	0.66 kg（1.45 磅）	0.88 kg（1.90 磅）

• 最大导线大小：

• TCP312A	TCP305A	TCP303	TCP404XL
  5.0 mm（0.197 英寸）	5.0 mm（0.197 英寸）	21 mm x 25 mm（0.83 x 1.0 英寸）	21 mm x 25 mm（0.83 x 1.0 英寸）

• 电缆长度

• TCP312A	TCP305A	TCP303	TCP404XL
  1.5 m（60 英寸）	1.5 m（60 英寸）	2 m（78.7 英寸）	8 m （315 英寸）

EMC 环境和安全

• 安全标准

• 	TCP312A/305A 探头和放大器	放大器	TCP303/404XL 探头和放大器
  美国国家认可的测试实验室 (NRTL) 认证	UL61010-2-032、UL61010-1	UL3111-1（第一版）	UL3111-2-032、UL3111-2-031；UL3111-1
  加拿大认证	CAN/CSA C22.2 No. 61010-1、CAN/CSA C22.2 No. 61010-2-032	CAN/CSA C22.2 No.1010.1-92	CAN/CSA C22.2 No.1010.1-92
  欧盟一致性	EN61010-1、EN61010-2-032	EN61010-1:2001	EN61010-1/A2、EN61010-2-031、EN61010-2-032
  其它			IEC61010-2-032

• 电磁兼容能力，仅放大器

• EC 委员会指令 89/336/EEC，FCC 第 15 部分，B 子部分 A 类，AS/NZS 2064.1/2。

• 温度

•


• 工作高度

• 0℃ 至 +50℃（32℉ 至 122℉）

• 非工作高度

• -40℃ 至 +75℃（-40℉ 至 167℉）

• 湿度

•


• 工作高度

• 温度高达 +30℃(86℉) 时，相对湿度范围为 5% 至 95%

  温度介于 30℃ 至 +50℃（86℉ 至 122℉）时，相对湿度范围为 5% 至 85%

• 非工作高度

• 温度高达 +30℃(86℉) 时，相对湿度范围为 5% 至 95%

  温度介于 30℃ 至 +75℃（86℉ 至 167℉）时，相对湿度范围为 5% 至 85%

• 海拔高度

•


• 工作高度

• 最高 2000 米（6800 英尺）

• 非工作高度

• 最高 12192 米（40000 英尺）

TCP0150特点

保证

典型

环境特点

物理特点

建议示波器

带有 TekVPI 探头接口的示波器。

注意：为获得最佳探头支持，请从 www.tek.com 下载并安装最新版本的示波器软件。

图 1.

图 2.

图3：请不要将大于最大持续电流应用超过 10 秒，以最大限度降低热效应。

TRCP0300、TRCP0600、TRCP3000技术数据

TCP0030A技术数据

除另行说明外，所有技术规格都有保证。除另行说明外，所有技术规格适用于所有型号。

电气特点

• 带宽

• 直流到 ≥120 MHz

• 上升时间

• ≤2.92 ns

• 最大直流电流

• 30 A

• 最大有效电流

• 30 A

• 最大峰值脉冲电流

• 50 A

• 最大裸线电压

• 150 V CAT II，（绝缘线 300 V CAT II）

• 灵敏度

• 1 mA（在支持 1 mV/div 设置的示波器上）

• 直流准确度

• ±3% 保证

• 精度（典型值）

• 直流：读数的 ±1%

  直流至 60 Hz，≤5 A： ±1%

  60 Hz – 5 kHz，≤5 A： ±1.5%

  DC – 5 kHz，>5 A： ±1.5%

• 最大安培秒乘积

• 500 A*µs（在 30 A 范围内）

• 插入阻抗

• 10 kHz 时为 1 mΩ

  100 kHz 时为 3.5 mΩ

  1 MHz 时为 0.08 Ω

  10 MHz 时为 0.15 mΩ

  100 MHz 时为 0.7 Ω

  120 MHz 时为 0.85 Ω

• 信号延迟

• 14.5 ns

• 电流范围

• 5 A 和 30 A

• 电源要求

• TCP0030A 使用 TekVPI™ 接口通过示波器直接供电。注：为获得最佳支持，请从 www.tek.com 下载并安装最新版本的示波器软件。

物理特点

• 探头头部

•


• 长度

• 20 cm（7.77 英寸）

• 宽度

• 1.6 cm（0.625 英寸）

• 高度

• 3.2 cm（1.25 英寸）

• 最大导线大小：

• 5 mm（0.197 英寸）

• 电缆长度

• 200 cm（79 英寸）

• 发货重量

• 1.55 kg（3.44 磅）

EMC 环境和安全

• 温度

•


• 工作高度

• 0℃ 至 +50℃（32℉ 至 122℉）

• 非工作高度

• -40℃ 至 +75℃（-40℉ 至 167℉）

• 湿度

•


• 工作高度

• 5% 至 95% 相对湿度 (RH)，不高于 +30℃；5% 至 85% RH，30℃ 至 +50℃，无凝结

• 非工作高度

• 5% 至 95% 相对湿度 (RH)，不高于 +30℃；5% 至 85% RH，30℃ 至 +75℃，无凝结

• 海拔高度

•


• 工作高度

• 最高 3,000 m（10,000 ft）

• 非工作高度

• 最高 12,192 m（40,000 ft）

• 一致性标签

• CE（欧盟）、WEEE（欧盟）




Characteristics

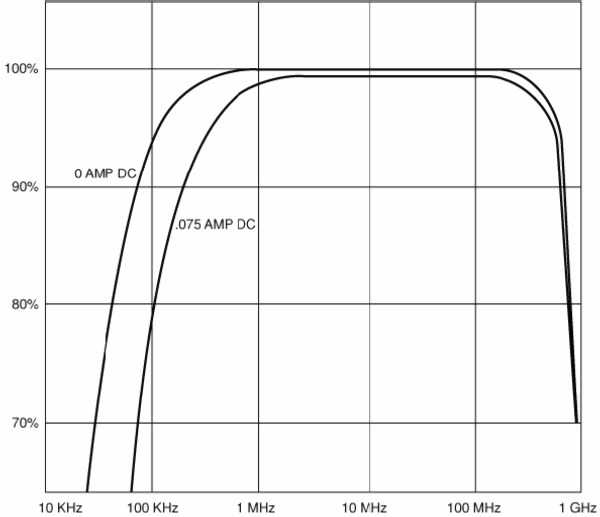

CT1 Typical Frequency Response.

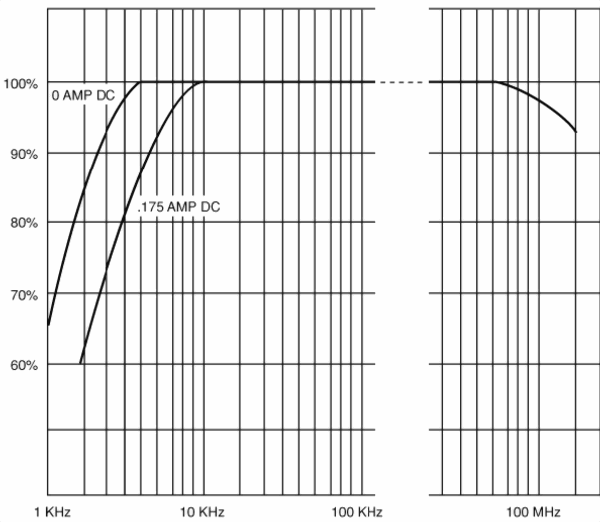

CT2 Typical Frequency Response.

CT6 Typical Frequency Response.

CT1, CT2, and CT6 Characteristics

P6021A、P6022 Specifications

All specifications apply to all models unless noted otherwise.

Physical characteristics

Probe dimensions

EMC environment and safety

Compliance

A621、A622 Specifications

All specifications are guaranteed unless noted otherwise. All specifications apply to all models unless noted otherwise.
