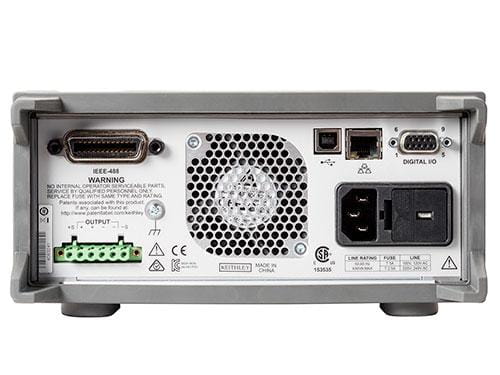

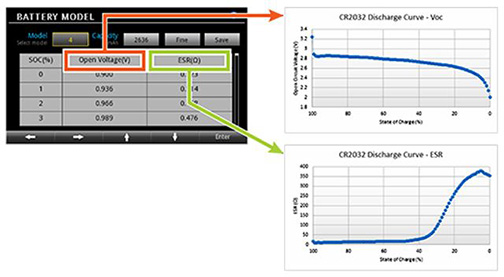

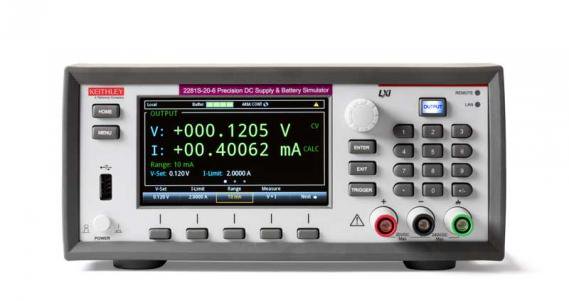

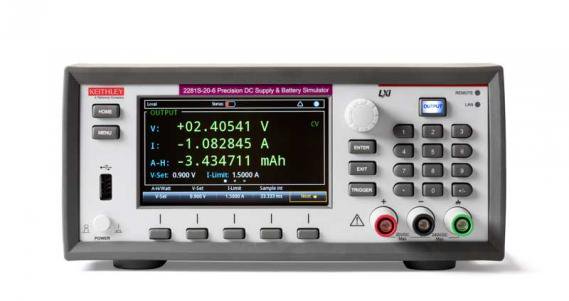

技术数据

23℃ ±5℃，仪器预热一小时后。

• 直流额定输出

• 电压：0 ~ 20V。
  电流：0 ~ 6A。
  最大功率：120W。

• 电压 1

• 源设置精度：±(0.02% + 3mV)。
  分辨率：1mV。

• 测量2 (0.5V 过量程)

• 精度：±(0.02% + 2 mV)。
  分辨率：0.1mV。

• 更快的测量设置时额外的偏置

• 5 位半(0.1 PLC)：0.21mV。
  4 位半(0.01 PLC)：1.44mV。
  3 位半(0.002 PLC)：7.60mV。

• 调节

• 负载：±(0.01% + 2mV)。
  线路：±(0.01% + 1mV)。

• 输出纹波和噪声

• 带宽20Hz-20MHz：<1mVRMS，<6mVp-p。

负载瞬态恢复时间：电阻性负载从50% 负载变为100% 负载或从100% 负载变为50% 负载：<50ms 恢复到V-set 的15mV 以内。
转换速率：上升电压和下降电压：10V/s ~ 100V/s。限定条件下最高1000V/s 3。
100V/s ( 默认)。
每条引线最大电压下跌( 保持指定电压精度)：1V。
最大SENSE HI 和SENSE LO 引线电阻( 保持指定电压精度)：2W。

电流

限流设置
满刻度电流：6.1A。
精度：±(0.05% + 5mA)。
分辨率：0.1mA。
测量4 (120% 过量程，10A 除外)

快速测量设置时增加的偏置9

电流脉冲测量 5
最小脉宽(10mA 和100mA 范围) 6：2ms。
最小脉宽(1A 和10A 量程) 6：140μs。
捕获两个连续脉冲的最小时间：0.5ms。
调节
负载：±(0.01% + 0.25 mA)。
线路：±(0.01% ± 0.25 mA)。
输出纹波和噪声
带宽20Hz-20MHz：<3mA RMS。
最大连续平均接收电流
不可编程：1.02A ± 0.1A ( 典型值)。

系统测量速度

其他定时数据

CV 到CC 跳变时间(V-Set = 5V, I-limit = 0.5A, 电阻负载从25W 变为2.5W)： 2.4ms。
CC 到CV 跳变时间(V-Set = 5V, I-limit = 0.5A, 电阻负载从2.5W 变为 25W)：1.1ms。
功能变化( 从检测总线命令变为完成功能变化)：10ms ( 典型值)。
输出关闭/ 打开( 从检测到总线命令到电压开始下降)：5ms ( 典型值)。
反向引线驱动：>1.5ms。

保护

过压保护(OVP)
设置精度：±(0.25% + 0.25V)。
分辨率：125mV。
响应时间：<1.5ms。
过流保护(OCP)
设置精度：±(0.25% + 0.10A)。
分辨率：25mA。
响应时间：<1.5ms。
温度过高保护(OTP)
输出关闭温度：>93° C ( 典型值)。
响应时间：<1.5 ms ( 典型值)8。

备注

1. 技术数据基于使用四线供电方法连接。对2 线连接，要增加0.5mV/A 的偏 置( 前面端子)。
2. 6 位半分辨率，1 PLC 读取速率，滤波器开，自动清零开。
3. 100V/s ~ 1000V/s 转换速率限于2281S-20-6 电源最大3A 时变化5V。
4. 6 位半分辨率，1 PLC 读取速率，滤波器开，自动清零开。
5. 设置：自动清零关，0.002 PLC，准备源：外部，触发源：直接。
6. 时间包括触发触发检测、时延加测量开始抖动以及测量积分时间0.002PLC。
7. 设置：自动清零关，输出开，输出延迟关，固定源：电压。
8. 设置：自动清零关，输出开，输出延迟关，固定源：电压，准备或测量数：1000。

Series 2280S 附件

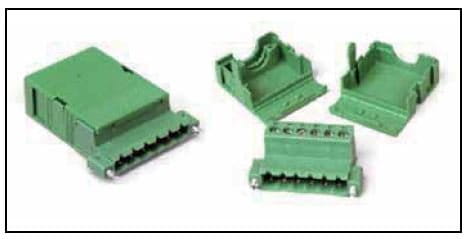

Model 2280-001：后面板安装连接器和保护罩( 左面是组装好的图，右面单 独显示了连接器及顶部和底部保护罩)

Model 2280-TEST-LEAD：电源测试线套件，1000V，20A 额定值：包含 122 厘米(4 英尺) 电缆，平接线片适配器，鳄鱼夹。
