泰克RSA500系列实时频谱分析仪
RSA500 系列为您节省时间，助您马到成功
RSA500A 系列 USB 频谱分析仪在坚固耐用、电池供电的仪器中提供了高性能便携式频谱分析功能。
PRODUCT
RSA500 系列的性能能够媲美市场上传统中档的频谱分析仪。与其他频谱分析仪相比，通过实时扫描和快 4 倍的扫描速度，您不会错过任何所需信号，并能够更快地查看和完成任务。即使面对艰难的挑战，性能也丝毫不受影响。
RSA500A 系列与 Keysight FieldFox 的对比
RSA500 由全系列泰克实时频谱分析仪采用的同款软件 — SignalVu® 软件 提供技术支持。提供无限的先进测试与分析功能，您可以保存、自定义并与您的同事分享。提供 26 个附加包，涵盖通用调制分析、脉冲信号分析、蓝牙 5 和商业无线信号分析功能。
RSA500 凭借内置的 RF 组件测试跟踪发生器和 GPS 对信号重新定位和绘制，令现场测试无比简单。用于矢量信号分析、脉冲测量、 EMI/EMC 预一致性测试 、RADHAZ 检测等的应用，优化软件选项使信号分析变得轻而易举。
排放控制、辐射危害以及用于这些应用的智能射频感应所带来的价值

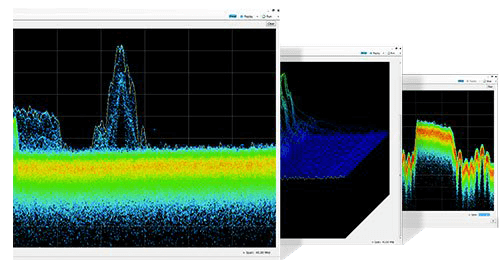

通过 RSA 系列的强大实时架构发现困难、难以发现的问题。 借助高级 DPX® 技术，您可以看见几乎无法通过传统频谱分析仪看见的 RF 特征。
| Tektronix RSA500 | Keysight N99xxA | R&S FSH/FPH | Anritsu Spectrum Master | Tektronix RSA306B | |
|---|---|---|---|---|---|
| 最大频率范围 | 9 kHz 至 18 GHz | N9915A：100 kHz 到 9 GHz （其他型号的最大频率为 50 GHz） | FSH：9 kHz 到 20 GHz FPH：5 kHz 到 5 GHz | 9 kHz 到 43 GHz | 9 kHz - 6.2 GHz |
| 捕获带宽 | 40 MHz | 10 MHz | 20 MHz | 15 MHz | 40 MHz |
| 动态范围 （DANL 到最大输入） | -161 dBm 到 +33 dBm | -153 dBm 到 +27 dBm | -163 dBm 到 +30 dBm | -164 dBm 到 +33 dBm | -160 dBm 到 +23 dBm |
| 相噪（1 GHz CF，10 kHz 偏置） | -94 dBc/Hz | -106 dBc/Hz | 30 kHz 偏置下 -105 dBc/Hz | -108 dBc/Hz | -84 dBc/Hz |
| 实时性能 | 是 | 是 | 否 | 否 | 是 |
| 查找低电平信号的扫描时间 (-120 dBm) | 9 秒（1 kHz RBW，7.5 GHz 扫描） | 11.4 分钟（1 kHz RBW，7.5 GHz 扫描） | FSH：36 秒（1 kHz RBW，7.5 GHz 扫描） | 3 分钟（1 kHz RBW，6 GHz 扫描，快速模式）>1 小时（1 kHz RBW，7.5 GHz 扫描，性能模式） | 9 秒（1 kHz RBW，7.5 GHz 扫描） |
| 电缆/天线测试：VSWR、DTF、回波损耗测量 | 是，最高 18 GHz | 是 | 是 | 是，最高 20 GHz | 否 |
| 宽带矢量信号分析功能 | 是 - 40 MHz | 否 | FSH：否 - 10 MHz FPH：否 | 否 | 是 - 40 MHz |
| 信号捕获和回放 | 频谱、频谱图和 IQ 信号，便于全面分析 | 仅限频谱和频谱图 | 仅限频谱和频谱图 | 仅限频谱和频谱图 | 频谱、频谱图和 IQ 信号，便于全面分析 |
| 耐震 | MIL-PRF-28800F Class 2 | MIL-PRF-28800F Class 2 | MIL-PRF-28800F Class 2 | MIL-PRF-28800F Class 2 | MIL-PRF-28800F Class 2 |
| 电池寿命 | 5 小时 - 仪器最长 8 小时 – Toughpad | 3.5 小时 | FSH：4 小时 FPH：8 小时 | 3 小时 | USB 3.0 |
| 重量 | 1.1 千克；2.4 磅 – Toughpad 3.2 千克；7 磅 – 仪器 | N9952A：3.2 千克；7.1 磅 N9918A：3.0 千克；6.6 磅 | FFSH：3 千克；6.6 磅 FPH：2.5 千克；5.5 磅 | 3.7 千克；8.5 磅 | 1.1 千克；2.4 磅 – Toughpad 0.73 千克；1.3 磅 – 仪器 |
| 尺寸 | 2.65" x 11.78" x 10.68" | 292 x 188 x 72 mm (11.5 in x 7.4 in x 2.8 in | 7.6 in × 11.8 in × 2.7 in (5.7 in) | 315 mm x 211 mm x 77 mm，(12.4 in x 8.3 in x 3.0 in) | 1.2" x 7.5" x 5" |
| 型号 | 频率范围 | 实时带宽 | 100% POI 的最短事件时长 | Weight | SFDR（典型值） | 报价 |
|---|---|---|---|---|---|---|
| RSA503A | 9 kHz-3.0 GHz | 40 MHz | 100 μs | 2.99 kg (6.6 lb) with battery | 70 dBc | US $11,700 配置和报价 |
| RSA507A | 9 kHz-7.5 GHz | 40 MHz | 100 μs | 2.99 kg (6.6 lb) with battery | 70 dBc | US $19,100 配置和报价 |
| RSA513A | 9 kHz-13.6 GHz | 40 MHz | 100 μs | 3.85 kg (8.5 pounds) with battery | 70 dBc | US $31,100 配置和报价 |
| RSA518A | 9 kHz-18.0 GHz | 40 MHz | 100 μs | 3.85 kg (8.5 pounds) with battery | 70 dBc | US $36,400 配置和报价 |
| 型号 | 名称 | 大小 | 更新 | 备注 | 下载 |
|---|
