技术规格

除另行指明外，所有技术规格均为典型值。除另行说明外，所有技术规范适用于所有型号。

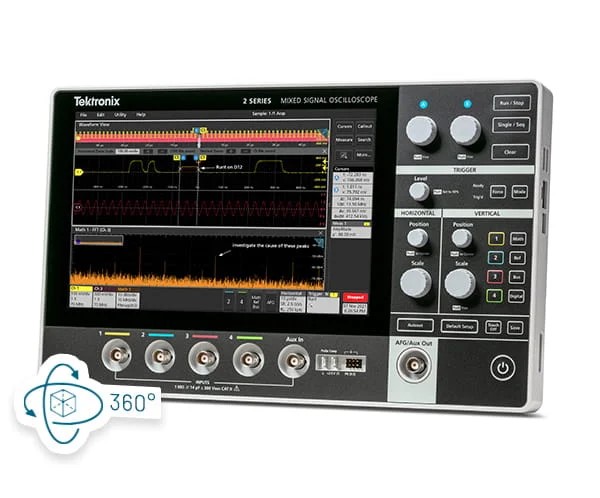

型号概述

•


• 	MSO22	MSO24
  模拟通道	2	4
  模拟通道带宽1	70 MHz、100 MHz、200 MHz、350 MHz 和 500 MHz
  采样率	1.25 GS/s 全通道，2.5 GS/s 半通道（交错）
  记录长度	10 M
  数字通道	16
  AFG 输出	1（带 Aux Out 的多路复用）

垂直系统、模拟通道

输入阻抗

• BNC

• 1 MΩ ± 1 %, 14 pF ± 3 pF

• TPP0200 探头端部

• 10 MΩ，< 12 pF

• P6139B 探头端部

• 10 MΩ，< 8 pF

• 输入灵敏度范围

• 1 mV/div 至 10 V/div

• 垂直分辨率

• 8 位

• 最大输入电压

• 300 Vrms CAT II，峰值 ≤ ±425 V

• 在 4.5 MHz ~ 45 MHz 范围，额定值以 20 dB/10 倍频程的比率下降

• 在 45 MHz ~ 450 MHz 范围，额定值以 14 dB 间隔下降；> 450 MHz 时为 5 Vrms

• 直流增益精度2

• ±3%，高于 30°C 时按 0.10%/°C 降额

• 通道间隔离度

• 100:1 <= 100 MHz，30:1 > 100 MHz

• 偏置范围

• 1 mV/div - 63.8 mV/div：+/-1 V

• 63.9 mV/div - 999.5 mV/div：+/-10 V

• 1 V/div - 10 V/div：+/-100 V

垂直系统、数字通道

• 输入通道

• 16 [D0:D15]

• 阈值

• 每组 8 条通道设置一个阈值

• 阈值选择

• TTL、CMOS、ECL、PECL、用户定义

• 用户定义的范围

• -15 V 至 +25 V

• 最小可检测脉冲

• 5 ns

• 阈值精度

• ±180 mV + 2% 的阈值设置

• 最小输入信号摆幅

• 500 mVp-p

• 最大输入信号摆幅

• +30 V，-20 V

• 输入阻抗

• 100 kΩ || 8 pF

• 垂直分辨率

• 1 位

水平系统、模拟通道

• 时基范围

• 2 ns/div - 1000 s/div（全通道）

• 1 ns/div - 1000 s/div（半通道）

• 时基延迟范围

• -10 div - 5000s

• 通道间时滞校正范围

• -95ns 到 +95ns

• 时基精度1

• ± 25 ppm，以任何 ≥ 1 ms 的间隔

触发系统

• 触发模式

• 自动、正常和单次

• 触发耦合

• DC，高频抑制（衰减 > 50 kHz），低频抑制（衰减 < 50 kHz），噪声抑制（降低灵敏度）

• 触发释抑范围

• 0 s ~ 10 s

• 触发灵敏度

• 边沿类型，直流耦合

• 任何模拟输入通道：6 mV 或 0.8 div 中的较大值

• 辅助输入：500 mVpp，不超过 250 MHz

触发电平范围

• 任意输入通道

• 距屏幕中心 ±5 格

• 辅助输入

• ±8 V

• 触发频率计数器 3

• 提供可触发事件的频率读数。

触发类型

• 边沿

• 任何通道正斜率、负斜率或任一斜率。

• 脉冲宽度

• 触发正脉冲宽度或负脉冲宽度。可以用时间或者逻辑值来限定事件

• 超时

• 当事件在指定时间内一直保持高、低或高低时触发。事件可以按逻辑判定

• 欠幅

• 在一个脉冲超过第一个阈值，但是未能超过第二个阈值时触发采集。可以用时间或者逻辑值来限定事件

• 逻辑

• 在逻辑码型变成真、变成假或与时钟边沿一致时触发采集。为所有输入通道指定(AND, OR, NAND, NOR) 可以定义为高、低或任意。变成真的逻辑码型可以根据时间判定

• 建立/保持

• 当任意输入通道中存在的时钟和数据之间的建立时间和保持时间超过阈值时触发

• 上升/下降

• 在脉冲边沿变化速率快于或慢于指定速率时触发。跳变沿可以为正、负或正负。事件可以按逻辑判定

• 并行（带 MSO 选件）

• 在并行总线数据值上触发。并行总线的大小可为 1 至 20 位（来自数字和模拟通道）。支持二进制和十六进制

• I2C（选配）

• 在高达 10 Mb/s 的 I2C 总线上，触发于开始、重复开始、停止、缺少确认、地址（7 位或 10 位）、数据或地址和数据

• SPI（选配）

• 在高达 20 Mb/s 的 SPI 总线上，触发于从选、空闲时间或数据（1-16 个字）

• RS-232/422/485/UART（选配）

• 触发于开始位、包尾、数据和奇偶性错误，高达 15 Mb/s

• CAN（选配）

• 在高达 1 Mb/s 的 CAN 总线上，触发于帧头、帧类型（数据帧、远程帧、错误帧或过载帧）、标识符、数据、标识符和数据、帧尾、丢失确认、位填充错误

• LIN（选配）

• 在高达 1 Mb/s 的 LIN 总线上，触发于同步、标识符、数据、标识符和数据、唤醒帧、睡眠帧和错误

• SENT（选配）

• 触发于包头、快速通道状态和数据、低速通道消息 ID 和数据及 CRC 错误

采集系统模式

• 取样

• 采集的样本值

• 峰值检测

• 采样间隔内的最高和最低样本

• 平均

• 一系列采集波形（多达 10240 次采样）的平均值

• 包络

• 多次采样的最小值-最大值包络

• 高分辨率

• 对每种采样率应用唯一的带宽滤波器，从而对采样率保持最大带宽，并在超过选定采样率的可用带宽时，防止出现混叠现象，并消除示波器放大器和模数转换器 (ADC) 的噪声。

波形测量

• 光标

• 波形，竖线、横线和横竖线

• 自动测量

• 36 种，可以显示为单独测量标签或一起显示在测量结果表中的测量数量没有上限

• 幅度测量

• 幅值，最大值，最小值，峰峰值，正过冲，负过冲，平均值，RMS，AC RMS，顶部，底部和面积

• 时间测量

• 周期、频率、单位间隔、数据速率、正脉冲宽度、负脉冲宽度、时滞、延迟、上升时间、下降时间、相位、上升转换速率、下降转换速率、突发宽度、正占空比、负占空比、电平范围外的时间、建立时间、保持时间、时长 N 个周期、高电平时间、低电平时间、达到最大值的时间和达到最小值的时间

• 测量统计

• 平均值，标准偏差，最大值，最小值和样本总量。在当前采集和所有采集中均提供统计数据

• 参考电平

• 用户可定义的参考电平用于自动测量，可以百分比或单位形式指定。参考电平可以设置成全局，适用于所有测量、每条源通道或每个信号，也可以设置为每项测量唯一

• 选通

• 屏幕、光标、逻辑、搜索或时间。指定执行测量的采集区域。选通可以设置成全局（影响所有设置成全局的测量）或本地（所有测量可以有唯一的时间门设置；只有一个本地门用于屏幕、光标、逻辑和搜索操作）。

波形数学

• 代数

• 加、减、乘和除

• 数学函数

• 积分、微分、log 10、log e、平方根、指数和绝对值

• 关系运算

• 布尔比较关系结果>, <, ≥, ≤, =, ≠

• 逻辑

• AND, OR, NAND, NOR, XOR 和 EQV

• FFT

• 频谱幅度和相位，真实和虚拟频谱

• FFT 单位

• 幅度：线性和对数 (dBm)

• 相位：度、弧度和群延迟

• FFT 窗函数

• Hanning、rectangular、hamming、blackman-harris、flattop2、gaussian、kaiser-bessel 和 tekexp

搜索

• 搜索类型

• 搜索长记录，找到符合用户指定条件的所有事件，包括边沿、脉冲宽度、超时、欠幅脉冲、逻辑类型、建立和保持违规、上升/下降时间和总线协议事件。

• 搜索结果

• 波形视图，结果表。

任意函数发生器

• 通道数量

• 1（带 Aux Out 的多路复用）

• 工作模式

• 连续、突发

• 波形

• 正弦波、方波、脉冲波、锯齿波、三角波、直流、噪声、sin(x)/x(sinc)、高斯、洛伦兹、指数上升、指数下降、半正矢曲线、心电图和任意波形

• 振幅和频率范围

• 信号类型	振幅范围 50 Ω	振幅范围 1 MΩ	频率范围
  正弦波	10 mV 至 2.5 V	20 mV 至 5 V	0.1 Hz 至 50 MHz
  方波	10 mV 至 2.5 V	20 mV 至 5 V	0.1 Hz 至 20 MHz
  脉冲	10 mV 至 2.5 V	20 mV 至 5 V	0.1 Hz 至 20 MHz
  斜波	10 mV 至 2.5 V	20 mV 至 5 V	0.1 Hz 至 500 KHz
  直流电平		20 mV 至 5 V
  高斯	10 mV 至 1.25 V	20 mV 至 2.5 V	0.1 Hz 至 5 MHz
  洛仑兹	10 mV 至 1.2 V	20 mV 至 2.4 V	0.1 Hz 至 5 MHz
  半正矢	10 mV 至 1.25 V	20 mV 至 2.5 V	0.1 Hz 至 5 MHz
  指数	10 mV 至 1.25 V	20 mV 至 2.5 V	0.1 Hz 至 5 MHz
  Sin(X)/X	10 mV 至 1.5 V	20 mV 至 3 V	0.1 Hz 至 2 MHz
  随机噪声	10 mV 至 2.5 V	20 mV 至 5 V
  心电图	10 mV 至 2.5 V	20 mV 至 5 V	0.1 Hz 至 500 KHz
  任意	10 mV 至 2.5 V	20 mV 至 5 V	0.1 Hz 至 25 MHz

直流偏置

• 直流偏置范围

• Hi-Z 时为 ±2.5 V；50 Ω 时为 ±1.25 V

• 直流偏置分辨率

• Hi-Z 时为 1 mV；50 Ω 时为 500 uV

• DC 偏置精度1

• ±[(1.5% 的绝对偏置电压设定值) + 1 mV]

数字模式发生器

• 通道数量

• 4

• 波型存储长度

• 4 K 位

• 输出幅度

• 2.5 V、3.3 V、5 V（连续模式）

• 5 V（突发模式）

• 位速率

• 1 bps - 25 Mbps

数字电压表和频率计数器

在将来的版本中提供。

• 源

• Ch1, Ch2, Ch3, Ch4

• 测量类型

• ACrms、DCrms 和 AC+DCrms

• 分辨率

• 电压：4位

• 频率：5位

• 垂直设置，自动量程

• 自动调整垂直设置以最大化动态测量范围

显示

• 显示器类型

• 10.1 英寸电容式触控液晶显示屏

• 显示器分辨率

• 1280 x 800

• 显示模式

• 叠加

• 堆叠

• 缩放

• 所有波形视图和示图均支持水平缩放和垂直缩放。

• 插值

• Sin(x)/x 和线性

• 波形样式

• 矢量, 点, 可变余辉, 无穷大余辉

• 格线

• 可动格线和固定格线，可在“网格”、“时间”、“全部”和“无”之间进行选择

• 调色板

• 正常和屏幕捕获反相

• 单个波形颜色可由用户选择

• 格式

• YT、XY

• 语言支持

• 英语, 日语, 简体中文, 繁体中文, 法语, 德语, 意大利语, 西班牙语, 葡萄牙语, 俄语, 韩语

输入输出端口

• USB 接口

• 两个 USB 2.0 主机端口

• 一个 USB 设备端口（提供 USBTMC 支持）

• 以太网接口

• 一个以太网端口，支持 10/100 Mb/s 和 1000 Mbps 以太网（仅限全双工模式）

探头补偿信号

• 幅度

• 0 至 2.5 V

• 频率

• 1 kHz

• 源阻抗

• 1 kΩ

• 辅助输出

• 前面板 BNC 连接器多路复用，带有 AFG 输出。可以配置输出，以便在示波器触发时提供正脉冲或负脉冲。

• 特点	限值
  Vout (HI)	开路时 ≥ 2.5V；接到 50 Ω 接地负载时 ≥ 1.0 V。
  Vout (LO)	接到 ≤ 4 mA 的负载时 ≤ 0.7 V；接到 50 Ω 接地负载时 ≤ 0.25 V。

• 辅助输入

• 300 Vrms CAT II，峰值 ≤ ±425 V

• 安全锁

• 后面板安全槽连接标准的 Kensington 型锁。

• VESA 安装

• 仪器后面有标配的 (VESA MIS-D 100) 100 mm x 100 mm VESA 安装点

• 接地片

• 在仪器使用电池供电时，为其提供安全的接地回路。

软件

• VNC

• 远程控制和查看仪器上的屏幕

• IVI Driver

• 为常见应用（如 LabVIEW、LabWindows/CVI、Microsoft .NET 和 MATLAB）提供标配的仪器编程接口。通过 VISA 兼容 Python、/C++/C# 及许多其他语言。

• TekScope

• TekScope 把示波器分析环境的处理能力带到 PC 中。用户现在可以灵活地执行各项分析任务，包括在实验室外部进行串行解码、电能分析、定时、眼图和抖动分析。访问 https://www.tek.com/software/tekscope-pc-analysis-software 了解详情。

• TekDrive

• 从任何连接设备上传、存储、组织、搜索、下载和共享任何文件类型。TekDrive 原生集成到 2 系列 MSO，用于无缝共享和调用文件 - 无需 USB 记忆棒。访问 http://www.tek.com/software/tekdrive 了解详情。

• 编程示例

• 2/4/5/6 系列平台编程变得前所未有的简便。程序员手册和 GitHub 网站提供了许多命令和实例，可以远程帮助您入门，自动操作仪器。查看 https://github.com/TEKTRONIX/PROGRAMMATIC-CONTROL-EXAMPLES

功率

• 工频功率

• 50 Hz - 60 Hz 时为 100 - 240 V ±10%

• 交流适配器输出

• 24 V DC, 2.71 A

• 功耗

• 60 W（最大值）

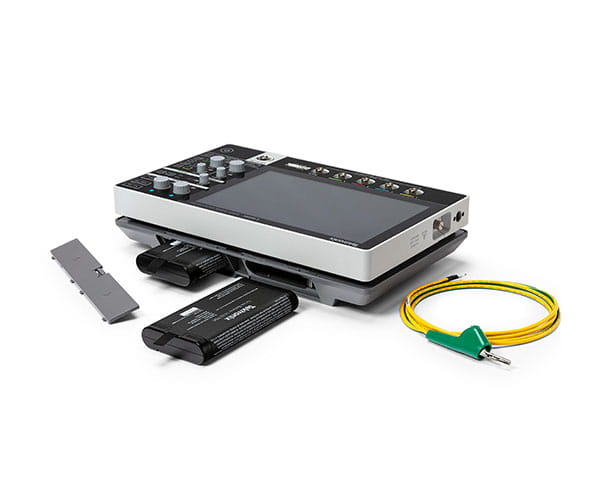

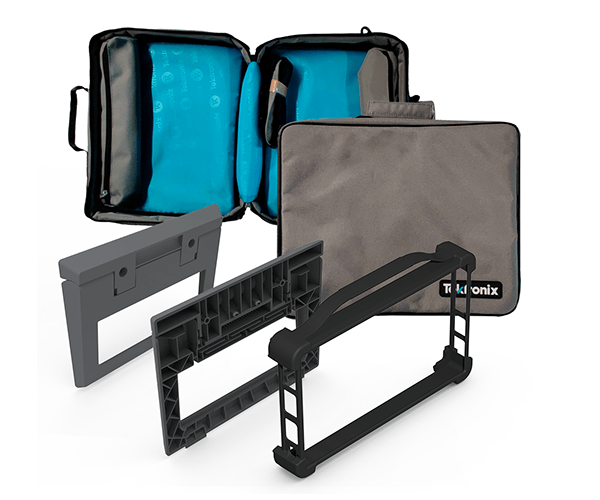

电池

• 电池电源

• 需要选装 2-BATPK 或 2-BP 电池组，带 2 个电池槽

• 最多支持 2 节 TEKBAT-01 充电锂电池

• 电池化学成分

• 锂离子

• 标称容量

• 6700 mAh

• 电压

• 14.52 VDC

• 重量

• 450 g/1lb

• 工作时间，典型

• 一节电池的续航时间长达 4 小时

• 两节电池的续航时间长达 8 小时

• 热插拔

物理特性

尺寸

仅仪器

• 高度

• 210 mm (8.26 in)

• 宽度

• 344 mm (13.54 in)

• 深度

• 40.4 mm (1.59 in)

带电池组的仪器

• 高度

• 210 mm (8.26 in)

• 宽度

• 344 mm (13.54 in)

• 深度

• 78 mm (3.07 in)

重量

• 仅仪器

• 1.8 kg (4 lbs)

• 带电池组的仪器

• 3.2 kg (7 lbs) – 一节电池

• 3.6 kg (8 lbs) – 两节电池

• 机架安装配置

• 5U

• 散热间隙

• 仪器左侧、右侧和后侧要求留出 2 英寸
