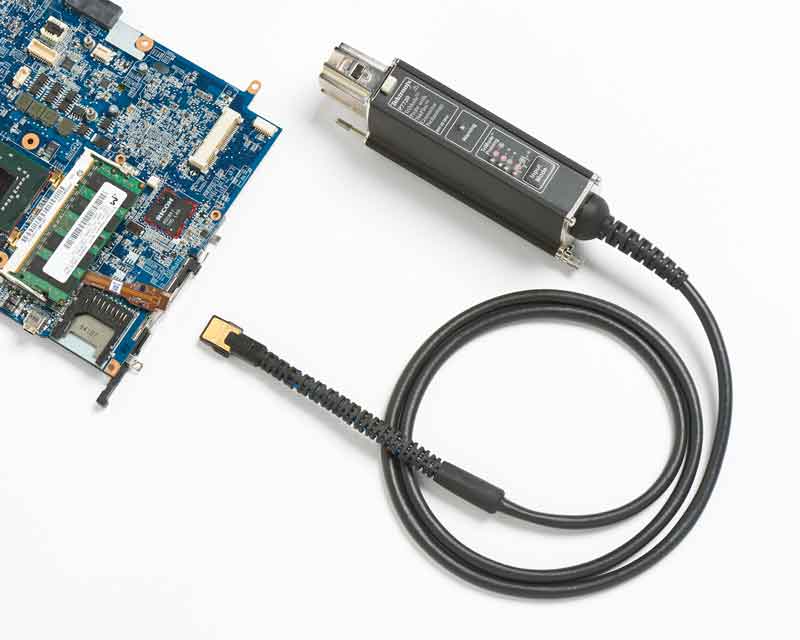

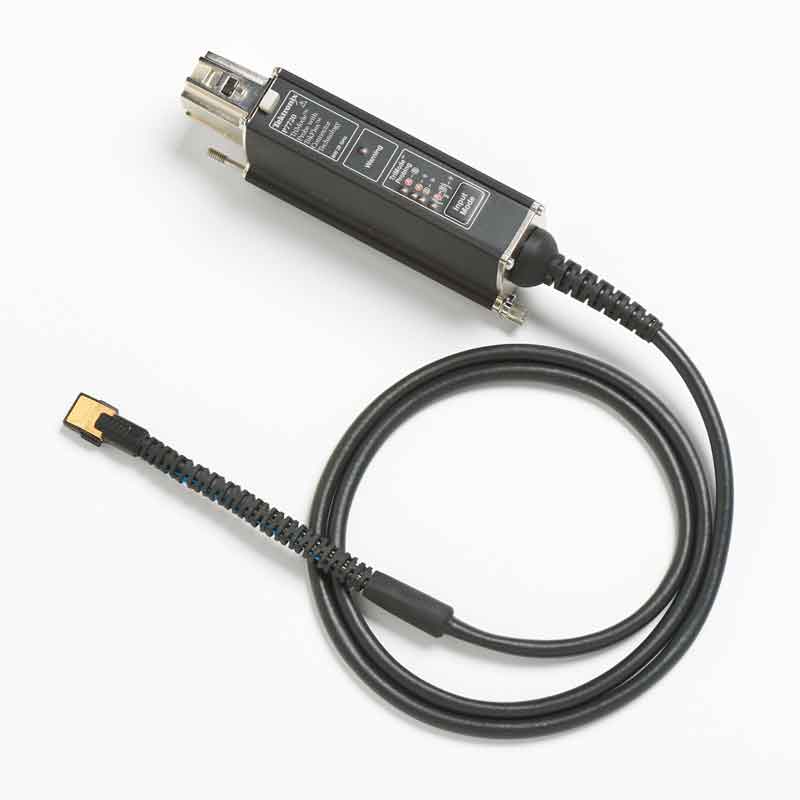

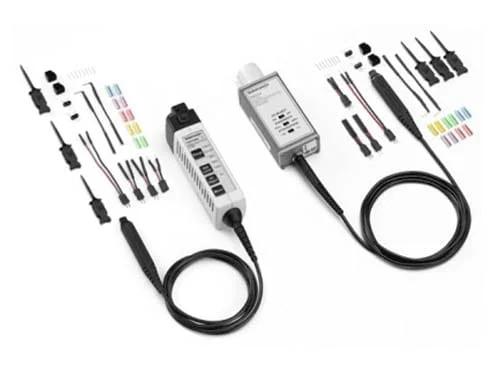

Tektronix 低压差分探头

探头

高速串行标准中使用的差分信令需要非常准确的检定。泰克低压差分探头中提供业内领先的带宽和信号保真度，确保您看到所有细节。泰克提供的 TriMode™ 架构只需单个连接即可进行差分、单端和共模测量，简化了测量采集！

0755-83207009

概要
规格
型号/选件
相关下载
视频

高速串行标准中使用的差分信令需要非常准确的检定。泰克低压差分探头中提供业内领先的带宽和信号保真度，确保您看到所有细节。泰克提供的 TriMode™ 架构只需单个连接即可进行差分、单端和共模测量，简化了测量采集！

型号	带宽	输入阻抗	衰减	最大电压
TDP7706
TDP7704 查看可兼容的仪器	4 GHz	100kΩ (SIT) / 150kΩ (BRW) \|\| 0.4 pF	4X / 10X	±12 V
TDP7708 查看可兼容的仪器	8 GHz	100kΩ (SIT) / 150kΩ (BRW) \|\| 0.4 pF	4X / 10X	±12 V
ADA400A	1 MHz	1 MΩ \|\| ~ 55 pF	100x、10x、1x、0.1x	-
TDP1500 查看可兼容的仪器	1.5 GHz	200 kΩ / ≤1 pF	1X/10X	±25 V (DC pk AC)
P6247 查看可兼容的仪器	1 GHz	200 kΩ /	1X、10X	±25 V (DC pk AC)
TDP3500 查看可兼容的仪器	3.5 GHz	100 kΩ / ≤0.3 pF	5X	±15 V (DC pk AC)
TDP4000	4 GHz	100 kΩ \|\| ≤ 0.3 pF	5X	±15 V (DC + pk AC)
P6248 查看可兼容的仪器	1.5 GHz	200 kΩ / <1 pF	1X、10X	±25 V (DC pk AC)
P7708 查看可兼容的仪器	8 GHz	100kΩ (SIT) / 150kΩ (BRW) / 0.4 pF	4X/10X	±12 V
P7508	8 GHz	100 kΩ	5X / 12.5X	±15 V (DC + pk AC)
TDP7710 查看可兼容的仪器	10 GHz	100k Ω (SIT) / 144k Ω (BRW) \|\| 0.4 pF	4x / 10x	+/- 12 V
P7713 查看可兼容的仪器	13 GHz	100kΩ (SIT) / 150kΩ (BRW) / 0.4 pF	4X/10X	±12 V
P7513A 查看可兼容的仪器	>13 GHz	100 kΩ	5X/12.5X	±15 V (DC pk AC)
P7716 查看可兼容的仪器	16 GHz	100kΩ (SIT) / 150kΩ (BRW) / 0.4 pF	4X/10X	±12 V
P7516 查看可兼容的仪器	16 GHz	-	5X/12.5X	±15 V (DC pk AC)
P7720 查看可兼容的仪器	20 GHz	100kΩ (SIT) / 150kΩ (BRW) / 0.4 pF	4X/10X	±12 V
P7625 查看可兼容的仪器	25 GHz	50 Ω / 225 Ω	0.25/0.5/1/2/4 (coax) 1.25/2.5/5/10/20 (P76TA)	±5 V (DC pk AC)
P7633 查看可兼容的仪器	33 GHz	50 Ω / 225 Ω	0.25/0.5/1/2/4 (coax) 1.25/2.5/5/10/20 (P76TA)	±5 V (DC pk AC)
