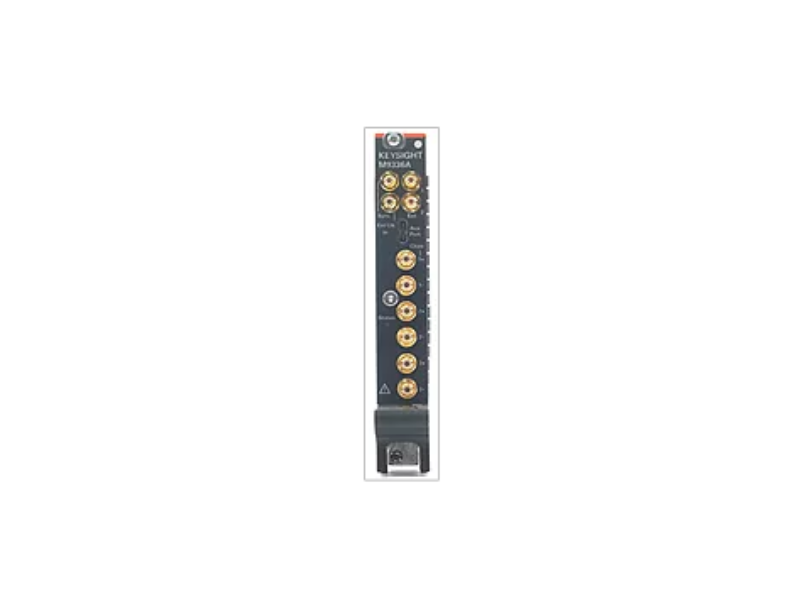

M9336A PXIe I/Q 任意波形发生器，16 位，540 MHz，3 个标量通道
应用

宽带 I/Q 通信信号，包括 5G

DOCSIS 上游信号

卫星和雷达测试

通用、多通道任意波形发生

功能

一个 PXIe 插槽配有 3 个差分或单端信号通道及 SMB 连接器

前面板和 PXIe 背板触发和游标

按通道控制通道偏移、增益和偏置

是德科技独有的 Trueform 波形生成

性能特征

高达 540 MHz 带宽/通道（1080 MHz I/Q 调制带宽）

16 位幅度分辨率

按通道控制通道偏移、增益和偏置

利用高达 4 GB 的波形采样和波形排序存储器，提供高度灵活的波形定义和排序

M9336A 任意波形发生器拥有生成复杂宽带波形的优异性能。这种单插槽 PXIe 仪器拥有多个 540 MHz 带宽通道，以及 16 位的分辨率和高达 1.28 GSa/s 的采样率。这使它能够生成低误差矢量幅度（EVM）的宽带宽信号，为无线通信、雷达和卫星应用生成理想的基带波形。当对现代数字无线通信应用中的芯片组进行功能测试时，M9336A 还可以与宽带 I/Q 上变频器结合使用，提供 1 GHz 的射频调制带宽，以实施信号仿真。

M9336A 包括高级排序和触发模式，二者可以用于创建复杂波形和基于事件的信号仿真。为了生成相位相干信号，多个任意波形发生器模块可以设置为同步。波形可以使用各种软件工具来开发，包括 Keysight Signal Studio 和 MATLAB。此任意波形发生器的 IVI 驱动程序套件简化了将其集成到各种应用软件开发环境的过程，例如 LabVIEW 和 VisualStudio.NET。功能全面的软件前面板（SFP）可以支持用户交互地控制模块，或跟踪此前使用 API 设置的模块设置，从而能够加快测试开发和调试过程。
