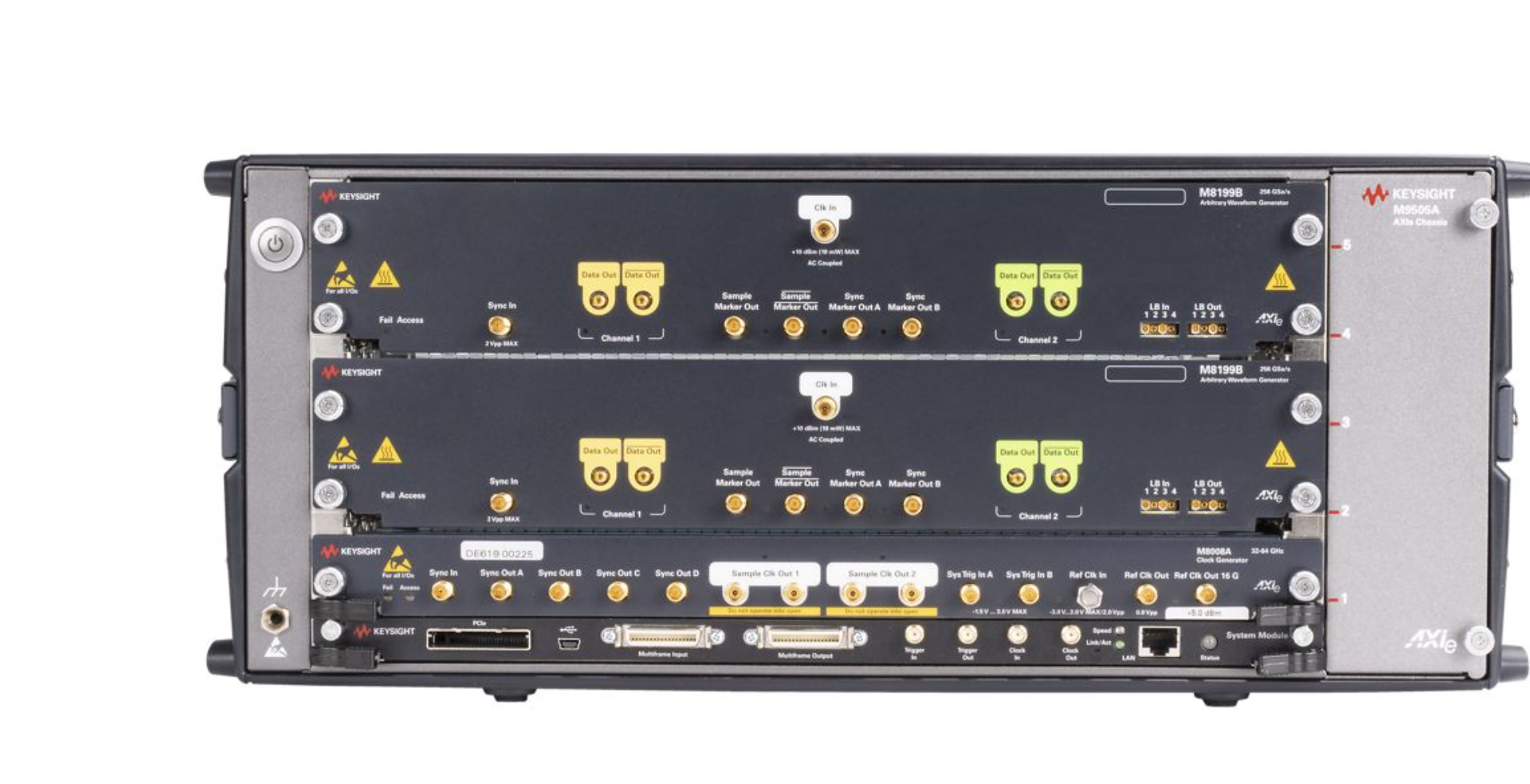

M8199B 256 GSa/s 任意波形发生器

M8199A 任意波形发生器

M8199A 128/256 GSa/s 任意波形发生器

Keysight M8199A 任意波形发生器（AWG）与其他同类产品相比，采样率更高，带宽更大，并且拥有多达 4 个同步通道。这些通道可以在单一模块中同时工作。

高达 70 GHz 的模拟带宽

100 至 128 GSa/s（4 通道）、200 至 256 GSa/s（2 通道）连续采样率范围

可同步 4 个模块上多达 16 个 128 GSa/s 通道，或 4 个模块上多达 8 个 256 GSa/s 通道

内置频率和相位响应校准，可以提供纯净的输出信号

6 位 ENOB，直流至 50 GHz 频率范围，Fs 100 GSa/s 采样率

固有抖动：< 75 fs

差分输出电压高达 1.4 Vpp @128 GBd

跳变时间（20/80）最短为 5 ps

以 25 fs 分辨率进行通道间偏移调整

可同步 4 个模块上的多达 16 个通道

频率大于 1 MHz 时，宽带相位噪声低于 140 dBc

每个通道配有 512 KSa / 1 MSa 波形存储器

新型任意波形发生器的主要优势

4 个 128 GSa/s 通道，或 2 个 256 GSa/s 通道，标称模拟带宽高达 70 GHz

为研发工程师提供高性能信号源，用于生成任意信号，支持他们开发波特率高达 140 GBd 的设计

Keysight M8199A 256 GSa/s 任意波形发生器的采样率是当今市场上常规任意波形发生器的两倍，而模拟带宽至少多 50%。 得益于此，研发工程师能够快速开发太比特传输系统中的先进元器件

即时可用的综合型仪器

与常见软件（如 MATLAB 或 Keysight IQTools）配合使用

基于M8070B 的 SCPI 编程接口

配置非常灵活，可通过升级选件从 2 个 128 GSa/s 通道升级到 4 个 256 GSa/s 通道

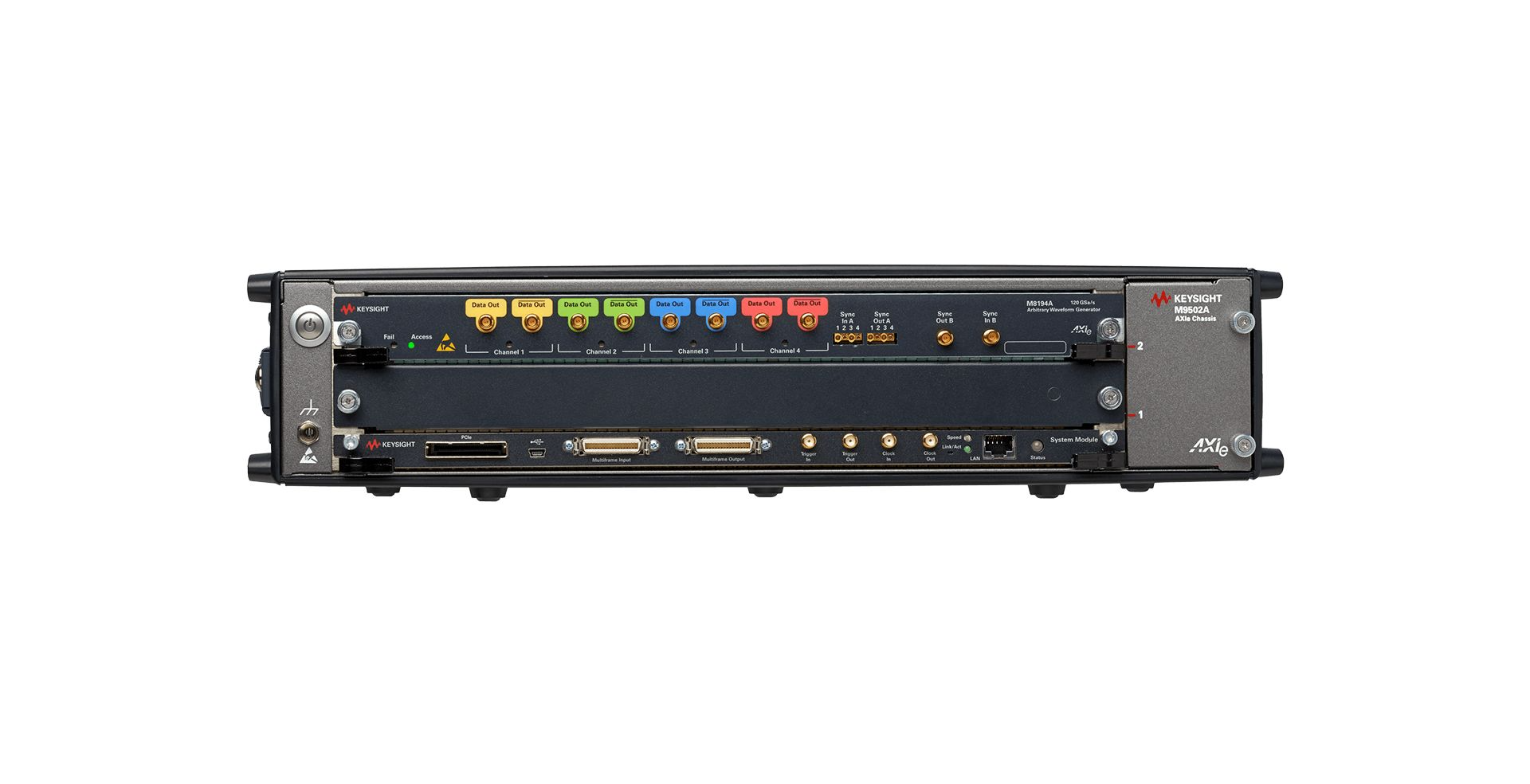

Keysight M8199A 任意波形发生器（AWG）拥有 4 个 128 GSa/s 通道，或 2 个 256 GSa/s 通道，标称模拟带宽高达 70 GHz。

作为高性能任意波形信号源，M8199A 可帮助客户开发 128 Gbaud 甚至更高波特率的设计，包括适用于 TB 级传输系统的先进元器件。

M8199A 在每个 2 插槽 AXIe 模块中提供多达 4 个 128 GSa/s 差分输出通道，并能同步多达 4 个模块，让您能够以经济实惠的方式来激励多通道高速接口。

M8196A 92 GSa/s 任意波形发生器

功能

具有高速度、宽带宽和高通道密度

高通道密度：每个 AXIe 模块提供 1、2 或 4 个通道（通道数可通过软件升级）

内置频率和相位响应校准，可以提供纯净的输出信号

外部时钟输入/输出

高性能

采样率高达 92 GSa/s，8 位垂直分辨率

32 GHz 模拟带宽

幅度高达 1 Vpp（单端）、2 Vpp（差分）)，电压窗口为 -1.0 至 +2.5 V

支持64 GBaud 及更高波特率的信号

每个通道配备 512 kSa 波形存储器

超低固有抖动

跳变时间 < 9 ps（20% 至 80%），带有频率响应补偿

用于 M8000 系列 BER 测试解决方案的 M8070A 系统软件提供更多功能

采样率高达 92 GSa/s，并且在一个单插槽 AXIe 模块上提供 4 个通道，可以同时支持高达 64 GBaud 的信号

关键应用

200 G、400 G 和 1 T 应用需要新一代的发生器同时提供高速度、高精度和高灵活性。

光通信（LR4、CFP2-ACO、相干等）――4 个同步通道支持对高达 64 GBaud 的 2 个独立 I/Q 基带信号进行确定性仿真和预失真

接收机极限测试――特别适用于高达 64 GBaud 的多电平、多通道接口（NRZ、PAM4、PAM8、DMT 等）

量子物理和尖端科研――生成数学定义的任意波形、精确的超短脉冲和超宽带线性调频

随机干扰（RI）和正弦干扰（SI） ――与 M8020A 和 M8040A 模块配合使用。 与 M8070A BER 系统控制软件一起使用。

M8195A 65 GSa/s 任意波形发生器

获得以前没有的测试能力：使用实时模式、序列生成功能和深存储器――探索新的测试领域。

功能

采样率高达 65 GSa/s

高通道密度：每个模块提供 1、2 或 4 个通道，使用 M8197A 多通道同步模块，可以同步 4 个模块上多达 16 个通道

内置频率和相位响应校准

嵌入式 DSP 支持实时生成波形和减损（与 81195A 光调制发生器软件结合使用）

高性能

每个 AXIe 模块配有 25 GHz 模拟带宽和 2 GSa 存储器，并可扩展至 16 GSa

16GSa 扩展存储器能够生成 PRBS7、PRBS10、PRBS11、PRBS15 直至 PRBS31 码型（长 PRBS 码型的计算以及载入到任意波形发生器的波形存储器中将需要相当长的时间）

输出幅度高达 1 Vpp（单端）或 2 Vpp（差分）

信号波特率超过 32 GBaud

预先配置完毕，包括：

M8195A 任意波形发生器（AWG）

AXIe 机箱和嵌入式控制器或外部个人电脑连通性

用于 M8000 系列 BER 测试解决方案的 M8070A 系统软件提供更多功能

关键应用

随着器件和接口速度不断提升，复杂程度日益加深，M8195A 任意波形发生器的丰富功能可以为您生成需要的信号，满足数字应用、光电通信、先进研究、宽带雷达和卫星通信等应用的需求。

相干光通信－－单个 M8195A 模块可以生成两个独立的 I/Q 基带信号（双偏振 ＝ 4 通道），波特率达到甚至超过 32 GBaud

多电平/多通道数字信号－－可以生成高达 32 GBaud 波特率的信号，例如 NRZ、PAM4、PAM8、DMT 等。 还可以支持 HDMI™、C-PHY™ 和 D-PHY™ 等协议。 嵌入/去嵌入通道，添加抖动、ISI、噪声及其他失真

物理、化学和电子研究 ――生成具有严格数学定义的任意波形、精确超短脉冲和超宽带线性调频

宽带射频/微波 ――生成瞬时带宽为直流至 25 GHz 的超宽带射频信号，适用于航空航天/国防/通信领域

针对应用的随机干扰（RI）源，需要使用 M8070A

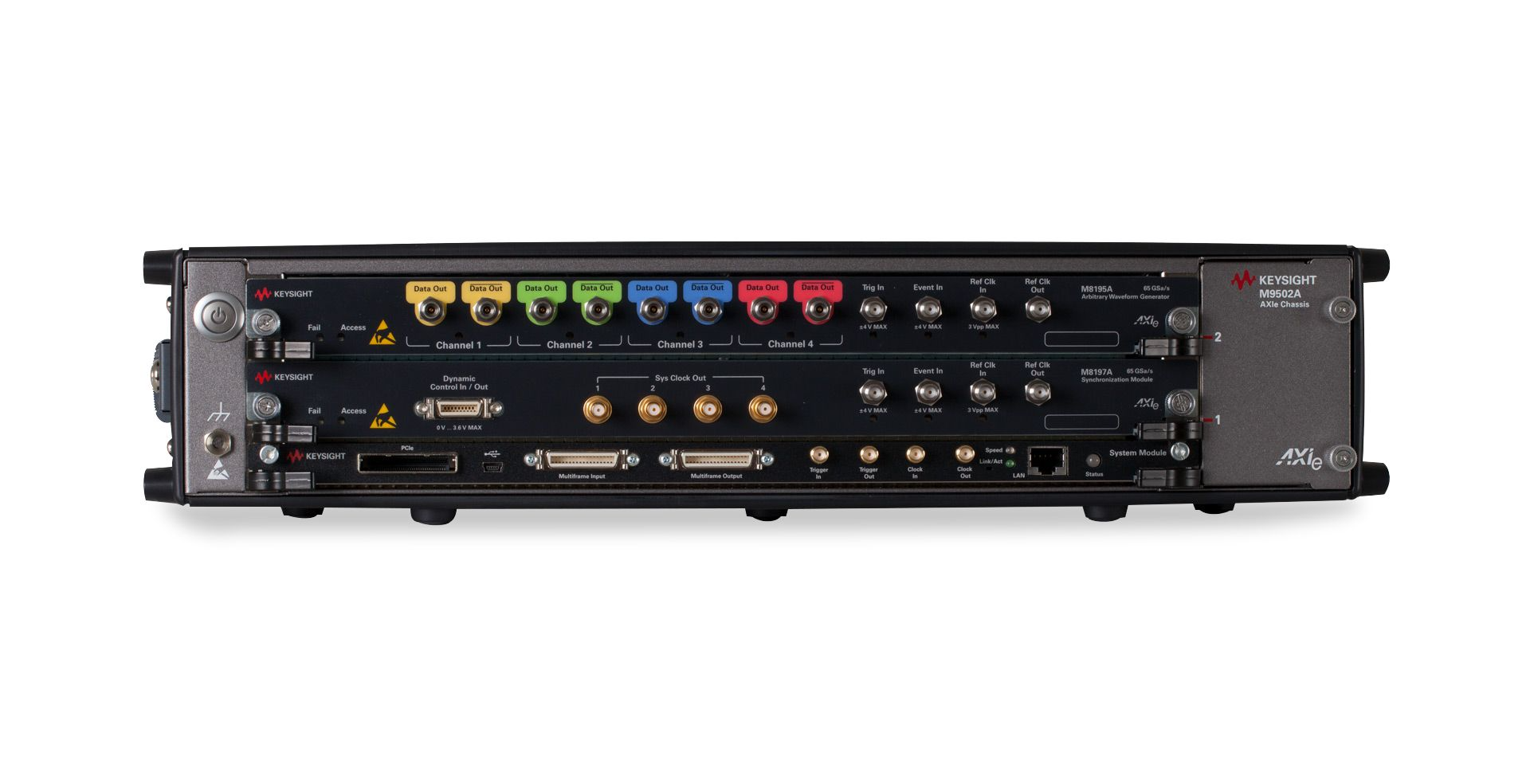

Keysight M8195A 任意波形发生器（AWG）在一个单插槽 AXIe 模块上同时提供多达 4 个输出通道，采样率高达 65 GSa/s，带宽高达 25 GHz，垂直分辨率为 8 位。

随着器件和接口速度越来越快，结构越来越复杂，M8195A AWG 的丰富功能可以为您生成所需的信号，满足数字应用、先进研究、宽带雷达、卫星通信和光纤通信等应用的需求。

先进的 3 级序列发生功能可实现更长时间的信号场景。 当 M8197A 模块需要同步多个 M8195A 模块时，还可使用外部动态控制选件。

M8195A 任意波形发生器提供触发输入，与 M8197A 多通道同步模块结合使用时，可实现 ±20 ps 的时延准确度。

当与 N5990A 软件选件 151 和 153 结合使用时，M8195A 可以提供 HDMI 和 MHL 接收机测试解决方案。

M8195A 任意波形发生器还可以由配有 M8085A 软件插件的 M8070A 比特误码率测试系统软件控制，生成符合 MIPI C-PHY™ 和 D-PHY™ 标准的测试信号。

M8195A 任意波形发生器结合 81195A 光调制发生器软件，提供了一种创新的实时信号生成方法，可以将您的测试速度提高 100 倍。

它能够实时生成信号和减损。 使用 FIR 滤波器和其他 DSP 功能，可以进行脉冲成形和改变光压力测试条件，例如偏振模色散（PMD）或相位噪声。

使用实时模式、序列生成功能和深存储器，您可以突破以往限制，探索新的测试领域。 探索新机遇。

其他信息：

M8195A 还可以通过系统软件套件 M8195S 提供。M8195S 可以根据需要的通道数动态配置。 除了模块本身以外，还可自动添加 AXIe 机箱、嵌入式控制器或外部个人电脑连通性。另外，系统在发货前会预先配置完毕。

M8194A 120 GSa/s 任意波形发生器

任意波形发生器提供出色的速度、带宽和通道密度

Keysight M8194A 任意波形发生器（AWG）拥有多达 4 个能在一个模块中同时工作的同步通道，采样率和带宽在同类产品中都较为出色。

任意波形发生器提供出色的速度、带宽和通道密度

在单插槽 AXIe 模块上提供 1 个、2 个或 4 个差分通道，支持优化的通道密度

120 GSa/s 采样率

能够生成频率分量高达 50 GHz 的任意信号

跨模块同步

8位垂直分辨率

每通道 512 kSa 采样率（支持 PRBS 2¹⁵-1）

M8194A 专为满足 64 GBd/64 QAM 和 100 GBd PAM4 的要求而设计，可以解决相干光和多电平/多通道数字信号的要求。 M8194A 是是德科技打造的一款高速 AWG，可提供 120 GSa/s 采样率和高达 50 GHz 的带宽。 M8194A 能够实现灵活、简单的单通道或多通道操作。

M8190A 12 GSa/s 任意波形发生器

精密型任意波形发生器（AWG），提供两种 DAC 设置

14 位分辨率，8 GSa/s 采样率

12 位分辨率，12 GSa/s 采样率

高速任意波形发生器

125 MSa/s 至 8/12 GSa/s 的可变采样率

高达 90 dBc 典型值的无杂散动态范围（SFDR）

每通道配备高达 2 GSa 的任意波形存储器，提供先进的序列生成功能

模拟带宽高达 5GHz

独特的性能――独特的价值

高达 90 dBc SFDR - 音频与噪声明显区分（即使有成千上万个音频也不例外）

每通道配有 2 GSa 存储器 - 真实的信号场景，播放时间很长

5 GHz 模拟带宽 - 通过定制的 ISI 仿真模拟减损

主要应用

雷达、卫星、电子战、多电平信号

ADC 测试（模拟数字转换器测试）、抖动裕量测试

数字视频、噪声功率比测量、无线高清、HDMI、MHL

IEEE 802.11ad、有线电视、OFDM、软件定义无线电

通过 M8190A 12 GSa/s 任意波形发生器，更逼真地仿真现实场景

从低可见度系统到高密度通信，使用精密型任意波形生成功能可以让您在更真实的条件下进行测试。 真实度让人难以置信。是德科技任意波形发生器具备更优异的保真度，同时提供超高分辨率以及超大带宽。 这种独特的性能组合可帮助您创建广泛的信号场景，打造更高水平的设计，同时对设计进行更深入的分析。 提供更出色的分辨率和更大带宽――实现更真实的测试。

M8190A 任意波形发生器可以与所有主流软件平台配合使用。

MATLAB 软件、BenchLink Waveform Builder Pro 软件和宽带波形中心可以为 60 GHz 无线通信和其他应用提供宽带调制功能。

其他信息：

也可作为 M8190S 多通道任意波形发生器系统使用。 提供两种多通道配置选择：

4 通道系统：包括 1 个 M9505A 5 插槽 AXIe 机箱（M8190S-B04）、1 个 M8192A 同步模块和 2 个 M8190A 任意波形发生器模块，其中包括必要数量的时钟电缆和触发电缆

8 通道系统：包括 2 个 M9505A 5 插槽 AXIe 机箱（M8190S-B08）、1 个 M8192A 同步模块和 4 个 M8190A 任意波形发生器模块，其中包括必要数量的时钟电缆和触发电缆
