HIOKI日置 MR8848

记录瞬态/有效值的波形，FFT分析，波形判断

● 坚固机身、便携机型 ● 通道间绝缘实现稳定测量 ● 模拟最多32通道、可同时记录多种现象 ● 大容量存储可实现长时记录 ● 数值运算及波形判定功能 ● 配备打印功能（另购选件），可在现场打印记录波形

0755-83207009

概要
规格
型号/选件
相关下载
视频

用于评估测试、故障筛查
为了确保电力设施、数据中心的 UPS 和铁路等基础设施稳定无故障地运行，存储记录仪的高精度测量不可或缺。详情请参考产品样本中的应用案例。

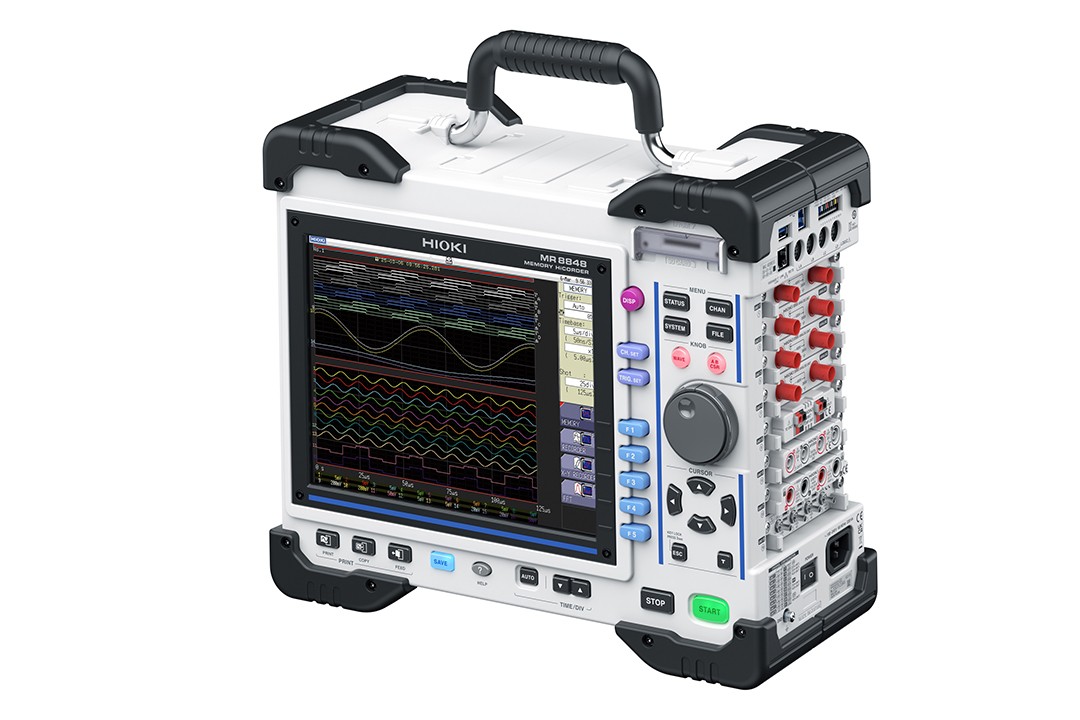

坚固机身
为最大限度降低因跌落或撞击导致的故障风险，采用高耐久性机箱设计，并在主机四角配备防护壳。
安全且可靠性高的测量
在同时测量动力线路和信号线路等不同电气系统时，短路会成为重大安全隐患。存储记录仪通道间绝缘隔离，可有效防止不同回路间的短路事故。

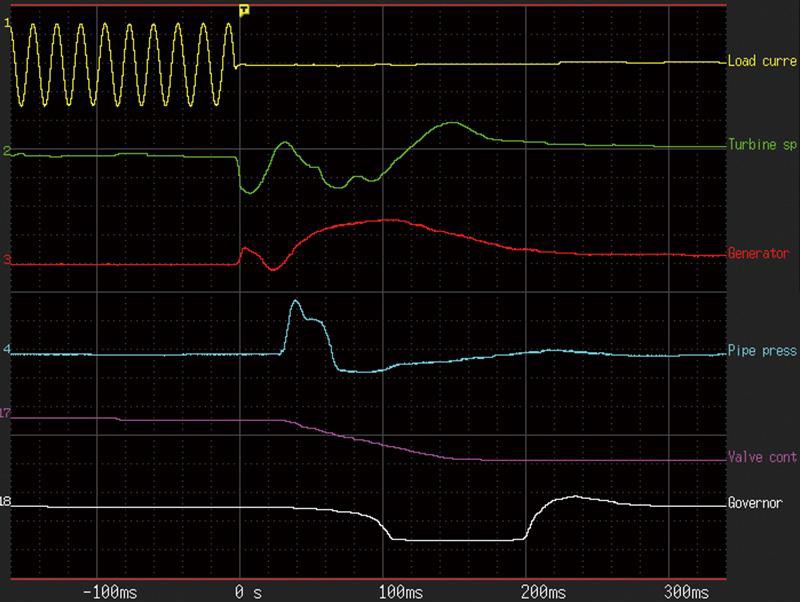

现象的相关性分析
可同步记录多种物理现象并分析各信号间的相关性。不仅支持电压测量，还兼容钳式传感器电流检测、压力传感器等多种测量，实现综合性数据采集。

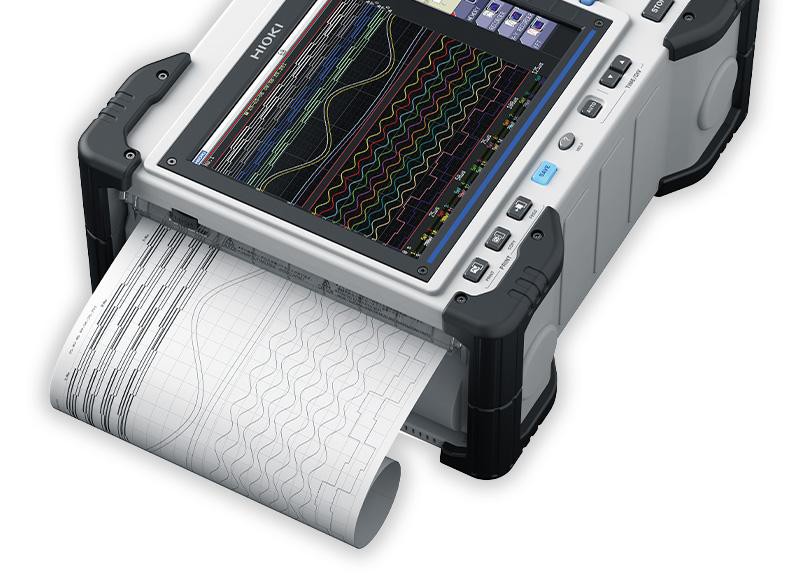

配备打印功能（另购选件）
打印记录波形并共享，防止数据篡改且适用于现场测量。通过选件内置打印机将记录波形以A4尺寸打印。
数据的实时保存和大容量存储（另购选件MR9001CN、U8334）
MR9001CN的实时保存功能可将数据存储至1TB大容量内存U8334中，实现长时间的波形记录。例如在铁路车辆测量中，以10μs/S的采样率可连续1小时以上记录10项或更多参数。

测量功能	MEM（高速记录）、REC（实时记录）、X-Y记录仪、FFT
最大通道数	模拟16通道 + 逻辑16通道模拟32通道 + 逻辑16通道（安装U8975或U8978×8时）模拟10通道 + 逻辑64通道（安装主机逻辑 + 8973×3时）模拟20通道 + 逻辑64通道(安装U8975或U8978×5+主机逻辑+8973×3时)
单元数	最多8单元限制事项：电流单元8971最多4单元逻辑单元8973最多3单元 3通道电流单元U8977最多3单元
主机逻辑通道数	16（逻辑探头输入连接器的GND与主机的GND共地） ※数字电压表单元MR8990安装于单元1和2的情况下，主机逻辑无法使用 ※使用主机逻辑功能时（逻辑测量打开时）的限制事项 ·安装于单元1和2的单元的测量分辨率变为12bit ·安装于单元1和2的频率单元将会无法使用
最高采样速度 ※参考值	20 MS/s（所有通道同时）（使用模拟单元8966时）外部采样（10 MS/s）
存储容量	总计512 MW（不能增加） 256 MW/通道（模拟2通道时）~ 16 MW/通道（模拟32通道时）
电源	AC 100 V~240 V, 50 Hz/60 Hz，DC 10 V~28 V（使用DC电源单元9784时）
最大额定功率	130 VA（使用打印机单元U8351时：220 VA）
外部接口	LAN，USB，外部控制端子
外部存储	SD卡槽、内置硬盘（出厂时可选配1TB）、U盘
打印机	打印机单元U8351(出货前指定选件) 热敏打印，使用记录纸9231，记录速度50mm/s
其他功能	触发功能，数值运算，波形运算，分区存储，光标测量，监测功能，位置显示（VIEW）,波形判断，波形发生
体积及重量	约351 W×261 H×140 D mm（不含突起物）约365 W×307 H×160 D mm（含突起物）约6.9kg（主机重量）约7.4kg（安装打印机单元U8351时）
附件	启动指南×1，使用注意事项×1，输入线标签×1，电源线×1，（安装打印机单元U8351时：记录纸×1，卷纸附件×2）
