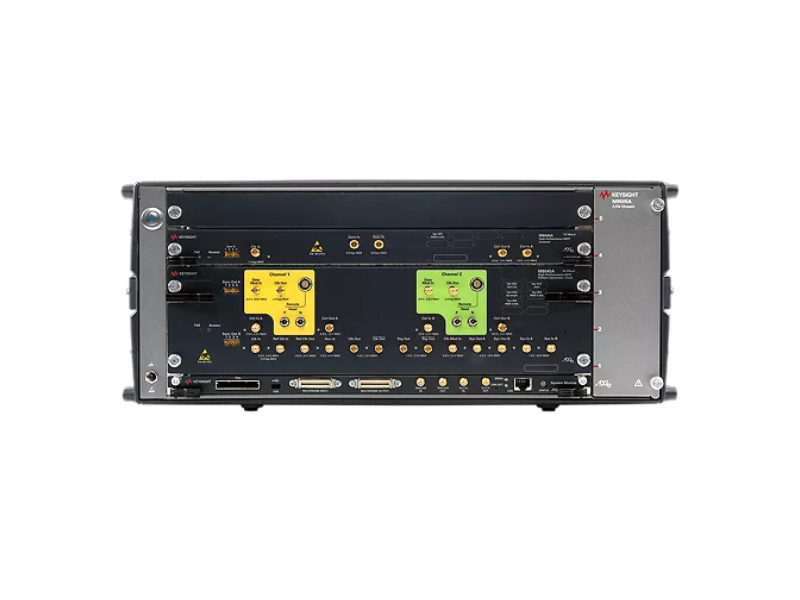

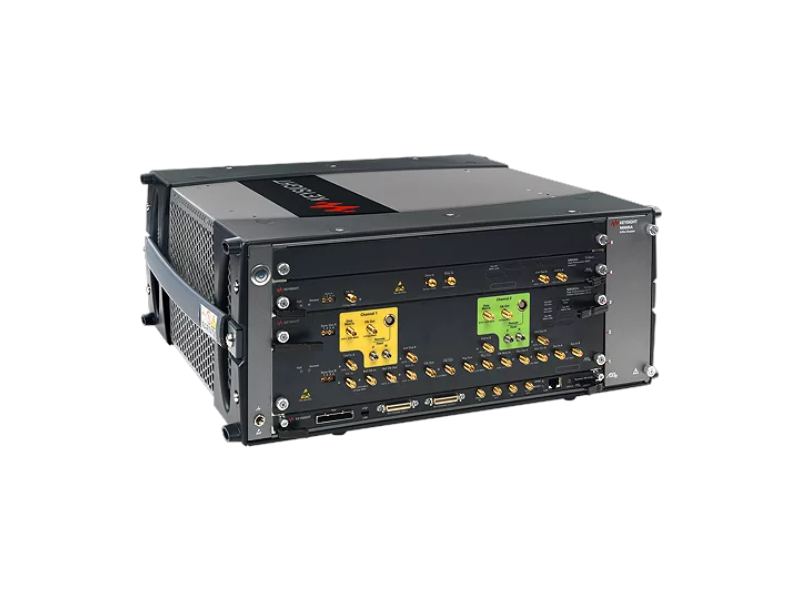

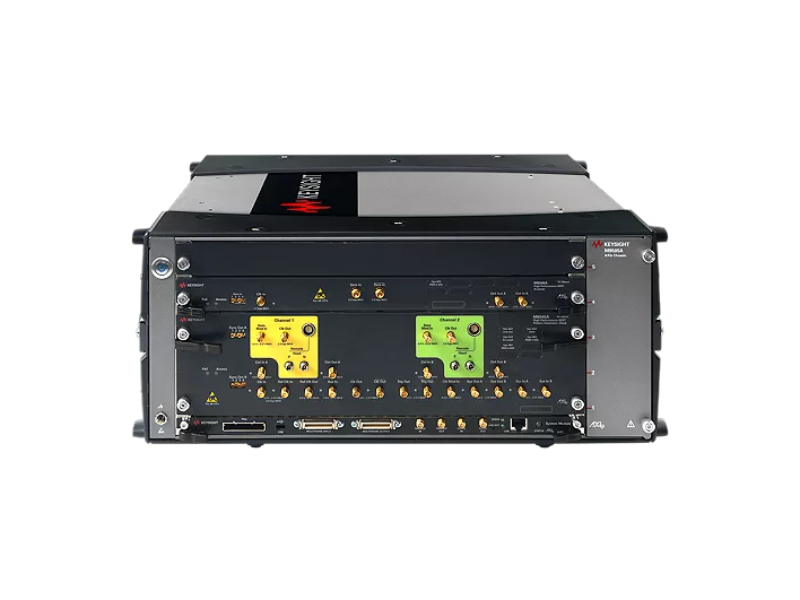

M8050A 120 Gbaud 高性能比特误码率测试仪

符号率：2 GBd 至 120 GBd

支持非归零（NRZ）、PAM4、PAM6 和 PAM8 线路编码

内置七个分流器去加重，可以改善通道损耗补偿

跳变时间 < 5 ps，均方根（RMS）固有随机抖动 < 100 fs

提供经过集成和校准的抖动注入，可用于 RJ、PJ1、PJ2、BUJ、sRJ 和 clk/2 接收机容限测试

灵活的解决方案，功能可通过软件许可证升级

目标应用

M8050A 可帮助工程师设计和表征芯片、器件、收发信机模块、子组件、电路板和系统。 它还可快速测试在服务器、计算、数据中心和通信等行业中使用的、数据速率高达 120 GBd 的串行 I/O 端口。 M8050A BERT 与 Keysight UXR 系列 80 GHz 示波器相结合，可以构成一个完整的 1.6T 接收机和发射机测试解决方案，用于对您的以太网系统进行全面评测。

M8040A 64 GBaud 高性能比特误码率测试仪

利用 M8040A 获得准确且可重复的结果

M8040A 高性能 BERT 的跳变时间更短，固有抖动更低，能够提供数据速率高达 64 GBaud 的纯净 NRZ 和 PAM4 信号。 M8040A 的远程前端和 1.85 mm 短电缆使测试点可以尽量接近被测器件，最大限度降低有损通道造成的信号衰减。

2 至 64 GBaud 的 PAM4 信号数据速率

真正的实时 PAM4 误码检测能力，数据速率高达 58 GBaud

内置去加重、分析仪均衡和时钟恢复功能

整合和校准过的抖动注入：RJ、PJ1、PJ2、SJ、BUJ 和时钟/2 抖动

每个模块有两个码型发生器通道，用于仿真干扰源通道

8/16/32/64 GT/s PCI Express® 交互式链路训练和 SKP OS 过滤

可以通过算法生成 PRBS、QPRBS 码型，也可以使用保存在存储器中的码型或是通过码型序列发生器生成的码型

用于 PAM4、Gray 编码、FEC 编码、预编码器和误码分布分析

所有选件和模块均可升级

提供真正的误码分析功能，能够提供准确且可重复的测量结果，从而优化您的器件的性能裕量

目标应用

M8040A 专为研发和测试工程师设计，帮助他们表征芯片、器件、收发信机模块和子组件、电路板以及系统。这些被测器件和系统配有串行 I/O 端口，数据速率高达 32 GBaud 和 64 GBaud，主要在服务器、计算、数据中心和通信行业中使用。

许多流行的互连标准使用了 PAM4 和 NRZ 数据格式。M8040A 可对这些标准进行接收机（输入）测试，如下所示：PCIe 6.0/5.0/4.0、TBT3、400 GbE、50/100/200/400/800 GbE、OIF CEI-56G 和 CEI-112G、64G/112G 光纤通道、Infiniband-HDR，以及芯片间、芯片与模块、背板、中继器和有源光缆的专有接口。

M8020A J-BERT 高性能比特误码率测试仪

J-BERT M8020A 高性能 BERT

Keysight J-BERT M8020A 高性能比特误码率测试仪能够快速、准确地表征传输速率高达 16 或 32 Gb/s 的单通道和多通道器件中的接收机。

M8020A 综合了更广泛的功能，可以简化您的测试系统。 自动对信号条件进行原位校准，确保获得准确、可重复的测量结果。 它还能担当被测器件的链路伙伴，执行交互式链路训练。 J-BERT M8020A 可以帮助您更快洞察设计问题。

目标应用

许多研发工程师和测试工程师需要表征和验证那些配有串行 I/O 端口、传输速率高达 16 Gb/s 和 32 Gb/s 的芯片、器件、电路板和系统是否符合规范要求。M8020A 专为他们设计，可以帮助他们圆满完成任务。 M8020A 可用于测试常见的串行总线标准，例如 PCI Express、USB、MIPI M-PHYTM、SATA/SAS、DisplayPort、SD UHS-II、光纤通道、存储器总线、背板、中继器、有源光纤电缆、Thunderbolt、10 GbE、100 GbE（光和电）、SFP+、CFP2/4 收发信机和 CEI。

数据速率高达 8.5/16 Gb/s，用于码型发生器和误码检测器

通过 M8062A 32 Gb/s BERT 前端，可扩展至 32 Gb/s

整合和校准过的抖动注入：RJ、PJ1、PJ2、SJ、BUJ、正弦干扰（共模和差摸）、SSC（三角波、任意波形和剩余噪声）

高达 20 dB 的 8 分接去加重（正值和负值）

综合可调的 ISI，可用于损耗仿真

8 GT/s 和 16 GT/s 的 SAS-3、USB 3.0/3.1 和 PCI Express 交互式链路训练

IEEE 10GBASE-KR、25GBASE-KR 和 100GBASE-KR4 的交互式 TxEQ 训练

内置时钟数据恢复和均衡

可以与用于 M8000 BER 系列的 M8070A 软件进行系统集成

与 BERT/示波器和任意波形发生器无缝配合使用

M8040A 64 GBaud 高性能比特误码率测试仪

利用 M8040A 获得准确且可重复的结果

M8040A 高性能 BERT 的跳变时间更短，固有抖动更低，能够提供数据速率高达 64 GBaud 的纯净 NRZ 和 PAM4 信号。 M8040A 的远程前端和 1.85 mm 短电缆使测试点可以尽量接近被测器件，最大限度降低有损通道造成的信号衰减。

2 至 64 GBaud 的 PAM4 信号数据速率

真正的实时 PAM4 误码检测能力，数据速率高达 58 GBaud

内置去加重、分析仪均衡和时钟恢复功能

整合和校准过的抖动注入：RJ、PJ1、PJ2、SJ、BUJ 和时钟/2 抖动

每个模块有两个码型发生器通道，用于仿真干扰源通道

8/16/32/64 GT/s PCI Express® 交互式链路训练和 SKP OS 过滤

可以通过算法生成 PRBS、QPRBS 码型，也可以使用保存在存储器中的码型或是通过码型序列发生器生成的码型

用于 PAM4、Gray 编码、FEC 编码、预编码器和误码分布分析

所有选件和模块均可升级

提供真正的误码分析功能，能够提供准确且可重复的测量结果，从而优化您的器件的性能裕量

目标应用

M8040A 专为研发和测试工程师设计，帮助他们表征芯片、器件、收发信机模块和子组件、电路板以及系统。这些被测器件和系统配有串行 I/O 端口，数据速率高达 32 GBaud 和 64 GBaud，主要在服务器、计算、数据中心和通信行业中使用。

许多流行的互连标准使用了 PAM4 和 NRZ 数据格式。M8040A 可对这些标准进行接收机（输入）测试，如下所示：PCIe 6.0/5.0/4.0、TBT3、400 GbE、50/100/200/400/800 GbE、OIF CEI-56G 和 CEI-112G、64G/112G 光纤通道、Infiniband-HDR，以及芯片间、芯片与模块、背板、中继器和有源光缆的专有接口。

M8040A 64 GBaud BERT 的码型发生器可提供纯净的 32 和 26.5625 GBaud PAM4 输出信号。

M8020A J-BERT 高性能比特误码率测试仪

J-BERT M8020A 高性能 BERT

Keysight J-BERT M8020A 高性能比特误码率测试仪能够快速、准确地表征传输速率高达 16 或 32 Gb/s 的单通道和多通道器件中的接收机。

M8020A 综合了更广泛的功能，可以简化您的测试系统。 自动对信号条件进行原位校准，确保获得准确、可重复的测量结果。 它还能担当被测器件的链路伙伴，执行交互式链路训练。 J-BERT M8020A 可以帮助您更快洞察设计问题。

目标应用

许多研发工程师和测试工程师需要表征和验证那些配有串行 I/O 端口、传输速率高达 16 Gb/s 和 32 Gb/s 的芯片、器件、电路板和系统是否符合规范要求。M8020A 专为他们设计，可以帮助他们圆满完成任务。 M8020A 可用于测试常见的串行总线标准，例如 PCI Express、USB、MIPI M-PHYTM、SATA/SAS、DisplayPort、SD UHS-II、光纤通道、存储器总线、背板、中继器、有源光纤电缆、Thunderbolt、10 GbE、100 GbE（光和电）、SFP+、CFP2/4 收发信机和 CEI。

数据速率高达 8.5/16 Gb/s，用于码型发生器和误码检测器

通过 M8062A 32 Gb/s BERT 前端，可扩展至 32 Gb/s

整合和校准过的抖动注入：RJ、PJ1、PJ2、SJ、BUJ、正弦干扰（共模和差摸）、SSC（三角波、任意波形和剩余噪声）

高达 20 dB 的 8 分接去加重（正值和负值）

综合可调的 ISI，可用于损耗仿真

8 GT/s 和 16 GT/s 的 SAS-3、USB 3.0/3.1 和 PCI Express 交互式链路训练

IEEE 10GBASE-KR、25GBASE-KR 和 100GBASE-KR4 的交互式 TxEQ 训练

内置时钟数据恢复和均衡

可以与用于 M8000 BER 系列的 M8070A 软件进行系统集成

与 BERT/示波器和任意波形发生器无缝配合使用
