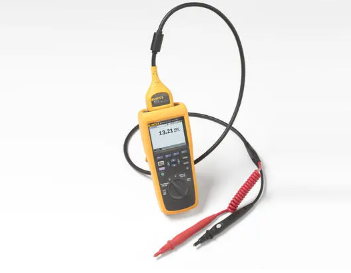

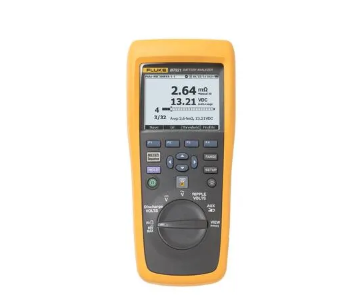

Fluke BT508/BT510/BT520/BT521蓄电池内阻分析仪

产品概述: Fluke BT508/BT510/BT520/BT521蓄电池内阻分析仪降低测试复杂性、简化工作流程和直观的用户界面让电池测试变得前所未有的简单。作为理想的测试工具，它能实现对于后备电池应用的各个蓄电池和电池组的维护、故障诊断和性能测试直观的用户界面、紧凑的设计和坚固的结构是取得优秀性能、测试结果和可靠性的保障拥有广泛的电池测试功能，包括直流电压和内阻的同步采集，连接片电阻测试以及使用集成了红外测温系统的互动式手柄对温度进行同步测量专门用于测量所有类型的后备电池。

0755-83207009

概要
规格
型号/选件
相关下载
视频

产品概述: Fluke BT508/BT510/BT520/BT521蓄电池内阻分析仪

降低测试复杂性、简化工作流程和直观的用户界面让电池测试变得前所未有的简单。

作为理想的测试工具，它能实现对于后备电池应用的各个蓄电池和电池组的维护、故障诊断和性能测试
直观的用户界面、紧凑的设计和坚固的结构是取得优秀性能、测试结果和可靠性的保障
拥有广泛的电池测试功能，包括直流电压和内阻的同步采集，连接片电阻测试以及使用集成了红外测温系统的互动式手柄对温度进行同步测量
专门用于测量所有类型的后备电池。

产品规格: Fluke BT508/BT510/BT520/BT521蓄电池内阻分析仪

	量程	分辨率	精度	BT508	BT510	BT520	BT520ANG	BT521	BT521ANG
电池电阻/连接片电阻¹	3 mΩ	0.001 mΩ	1% + 8	●	●	●		●
			1% +68				●		●
	30 mΩ	0.01 mΩ	0.8% + 6	●	●	●		●
			0.8%+12				●		●
	300 mΩ	0.1 mΩ	0.8% + 6	●	●	●	●	●	●
	3000 mΩ	1 mΩ	0.8% + 6	●	●	●	●	●	●
VDC	6 V	0.001 V	0.09% + 5	●	●	●	●	●	●
	60 V	0.01 V	0.09% + 5	●	●	●	●	●	●
	600 V	0.1 V	0.09% + 5	●	●	●	●	●	●
	1000 V	1 V	0.09% + 5					●	●
VAC（45 Hz 到 500 Hz，800 Hz 滤波器）	600 V	0.1 V	2% + 10		●	●	●	●	●
频率（以 VAC 和 AAC 显示）²	500 Hz	0.1 Hz	0.5% + 8		●	●	●	●	●
交流电压纹波（最大 20 KHz）	600 mV	0.1 mV	3% + 20		●	●	●	●	●
	6000 mV	1 mV	3% + 10		●	●	●	●	●
ADC/AAC（使用 Fluke i410 配件）	400 A	1 A	3.5% + 2					●	●
温度	0°C 至 60°C	1°C	2°C (4°F)					●	●
数字万用表模式	每个带有时间标记的测量档位有 999 条记录
序列测量模式	最多可存储带有时间戳的 100 个档案和 100 个档案模板（每个档案最多可存储 450 节电池数据）
1.该测量基于交流注入法。注入源信号小于 100 mA、1 kHz。 2.触发电平 VAC：10 mV，AAC：10 A
测量模式	BT508		BT510		BT520		BT521
电阻 (mΩ)	●		●		●		●
电池电压	●		●		●		●
直流电压	●		●		●		●
交流电压和频率 (Hz)	●		●		●		●
纹波电压			●		●		●
电池负极柱温度（使用 BTL21 直式探头）							●
直流和交流电流（和频率）							●
万用表模式	●		●		●		●
序列测量模式			●		●		●
放电电压测量			●		●		●
自动测量保存	●		●		●		●
无线通信							●
查看内存	●		●		●		●
一般技术指标 - 电池分析仪
尺寸（高 x 宽 x 深）	22 x 10.3 x 5.8 cm (9 x 4 x 2 in)
重量	850 g (1.9 lb)
屏幕尺寸	7.7 x 5.6 cm (3 x 2.2 in)
接口	USB mini
保修年限	3 年
一般技术指标 - BTL20ANG 弯角测量探头
长弯角探头（总体长度）	242.2 cm (95.38 in)
短弯角探头（总体长度）	216.8 cm (85.38 in)
总体跨度（线圈松弛）	10.1 cm (4 in)
总体最大跨度（线圈拉长）	109.2 cm (43 in)
BTL20ANG 探头尖端角度	与水平方向成 20 度
环境指标
工作温度	0°C 至 40°C
存放温度	-20°C 至 50°C
锂电池充电温度	0°C 至 40°C
工作湿度	非冷凝 (<10°C)
	≤ 80% 相对湿度（10°C 至 30°C 时）
	≤ 75% RH（30°C 至 40°C）
工作海拔	海拔 2000 米内
存放海拔	12,000 米海拔高度
IP 等级	IP40
光线电波	FCC A 级
振动要求	MIL-PRF-28800F：2 级
跌落测试要求	1 米跌落
温度系数	高于 28°C 或低于 18°C 时，摄氏度增加指定精度的 0.1 倍
符合安全标准	600 V CAT III
EMC	IEC 61326
ROHS	中国，欧洲
防护等级 2	污染等级 II
电池合规	UN38.3
	UL2054
	IEC62133
	2 G 根据 IEC68-2-26、25 G 和 29

型号: Fluke BT508/BT510/BT520/BT521蓄电池内阻分析仪

Fluke BT521

Fluke BT521 高级电池分析仪

包括：

电池分析仪
4 线测试探针（组）
BTL10 基本测试导线（组）
带适配器的 TL175 TwistGuard™ 测试导线
带延长器和温度传感器的 BTL21 智能测试探头组
i410 交流/直流电流钳
BP500 锂离子电池
BC500 交流充电器
mini-USB 电缆
肩带
腰带
磁性挂带
FlukeView® 电池管理软件
便携软包
备用保险丝 (2)
电池标签
零欧姆校准电阻器

Fluke BT520

Fluke BT520 电池分析仪

包括：

电池分析仪
4 线测试探针（组）
BTL10 基本测试导线（组）
带适配器的 TL175 TwistGuard™ 测试导线
带延长器的 BTL20 智能测试探头（无温度传感器）
BP500 锂离子电池
BC500 交流充电器
mini-USB 电缆
肩带
腰带
磁性挂带
FlukeView® 电池管理软件
便携软包
备用保险丝 (2)
电池标签
零欧姆校准电阻器

Fluke BT510

Fluke BT510 电池分析仪

包括：

电池分析仪
4 线测试探针（组）
BTL10 基本测试导线（组）
带适配器的 TL175 TwistGuard™ 测试导线
BP500 锂离子电池
BC500 交流充电器
mini-USB 电缆
肩带
腰带
磁性挂带
FlukeView® 电池管理软件
便携软包
备用保险丝 (2)
零欧姆校准电阻器

Fluke BT508

Fluke BT508 蓄电池内阻分析仪

包括：

蓄电池内阻分析仪
测试探针（组）
BTL10 基本测试导线（组）
BP500 锂离子电池
BC500 交流充电器
Mini-USB 电缆
肩带
扣带
磁扣
Fluke View® 电池管理软件
软便携包
备用保险丝 (2)

Fluke BT521ANG

Fluke BT521ANG 高级电池分析仪

包括：

电池分析仪
4 线测试探针（组）
BTL10 基本测试导线（组）
带适配器的 TL175 TwistGuard™ 测试导线
带延长器和弯角尖端的 BTL20ANG 智能测试探头（无温度传感器）
带延长器和温度传感器的 BTL21 智能测试探头组
i410 交流/直流电流钳
BP500 锂离子电池
BC500 交流充电器
mini-USB 电缆
肩带
腰带
磁性挂带
FlukeView® 电池管理软件
便携软包
备用保险丝 (2)
电池标签
零欧姆校准电阻器

Fluke BT520ANG

Fluke BT520ANG 电池分析仪

包括：

电池分析仪
4 线测试探针（组）
BTL10 基本测试导线（组）
带适配器的 TL175 TwistGuard™ 测试导线
带延长器和弯角尖端的 BTL20ANG 智能测试探头（无温度传感器）
带延长器的 BTL20 智能测试探头（无温度传感器）
BP500 锂离子电池
BC500 交流充电器
mini-USB 电缆
肩带
腰带
磁性挂带
FlukeView® 电池管理软件
便携软包
备用保险丝 (2)
电池标签
零欧姆校准电阻器
