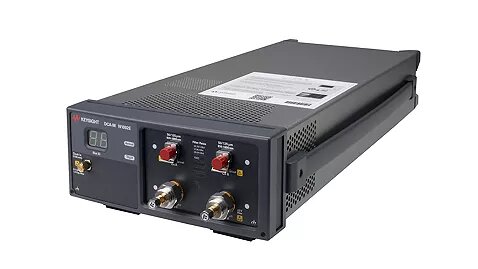

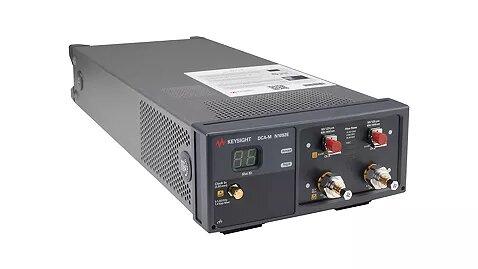

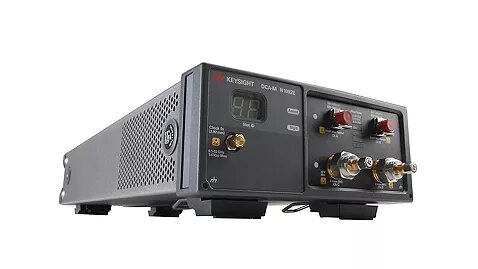

KEYSIGHTN1092D 28/45 GHz DCA-M（四个光通道）

N1092A/B/C/D/E DCA-M 光采样示波器

DCA-M 光采样示波器是高准确度、紧凑外形、低成本的光/电波形和抖动分析解决方案高准确度、低成本的光波形分析解决方案，包括提供 8.4 到 64 Gbaud 的解决方案、非常低的噪声和抖动、可实现高吞吐量的快速采样率。

0755-83207009

概要
规格
型号/选件
相关下载
视频

DCA-M光采样示波器特点

先进的技术，紧凑的外形

Keysight DCA-M 系列基于是德科技数字通信分析仪（DCA）技术而设计，是业界公认的、用于验证光发射机是否符合通信标准的标杆仪器。 DCA-M 光采样示波器采用紧凑的外形设计，可提供单个到四个光通道和电通道，是制造业和研发应用的理想选择。您可以使用低噪声、高灵敏度且经过校准的参考接收机，分析多模和单模信号。 DCA-M光采样示波器包含多种型号，并提供相关的配套软件及合规性测试应用软件，让您能够以高精度测量和分析电气器件或光通信器件。

分析从 1 Gb/s 到 64 GBaud 的各种数据速率
电通道可提供高达 50 GHz 的带宽

特征固有抖动低至 160 fs RMS
单通道至四通道型号均同时支持多模和单模

实现更高的测试精准度

通用的用户界面和测量功能，确保高效测试：

DCA-M 的测量准确度与 N1000A/86100D 系列不相上下，而且您无需花费额外费用购买研发测试解决方案
噪声低至 1µW（光）和 275 µV（电）
高达 250 kHz 的快速采样率，可实现更快的吞吐量
在研发和制造应用中，FlexDCA 可以作为 DCA-M 或 DCA-X 的标配软件，提供强大的分析功能

DCA-M 光采样示波器主要技术指标

带宽

高达 45/50 GHz 光/电

抖动 RMS

最低 160 fs

支持的数据速率

1 Gb/s 至 64 GBaud

支持的波长

750 至 1650 nm

N1093A 60 GHz 单光信道 DCA-M 带选项 CDR 和 PTB

亮点

优化收发器性能和大规模生产测试，使用N1093A 224 Gb/s单通道光学采样示波器。事实是，AI数据中心中的一个薄弱环节可能会拖慢整个网络的速度。利用低噪声、低抖动和高光学灵敏度的示波器，最大化网络可靠性，实现准确的光学测量。利用FlexOTO优化软件扩大大规模制造测试，减少程序设置和示波器空闲时间。

1250至1350纳米，单模
光带宽60 GHz，启用系统脉冲响应校正（SIRC）
高灵敏度，噪声<15 uW。
高精度高数据率分析，配合<90 fs抖动（选项PTB）
支持最高120 GB集成时钟恢复（可选CDR和CRX）
高速吞吐量，采样率高达250 kHz
通过紧凑设计实现小体积

包含内容：

USB线（用于连接DCA-X大型机或用户自带的PC）
电源线
乐器覆盖

N1093B 60 GHz 双光信道 DCA-M 带选项 CDR 和 PTB

亮点

利用N1093B 224 Gb/s双通道光学采样示波器优化收发器性能和大规模生产测试。事实是，AI数据中心中的一个薄弱环节可能会拖慢整个网络的速度。利用低噪声、低抖动和高光学灵敏度的示波器，最大化网络可靠性，实现准确的光学测量。利用FlexOTO优化软件扩大大规模制造测试，减少程序设置和示波器空闲时间。

1250至1350纳米，单模
光带宽60 GHz，启用系统脉冲响应校正（SIRC）
高灵敏度，噪声<15 uW。
高精度高数据率分析，配合<90 fs抖动（选项PTB）
支持最高120 GB集成时钟恢复（可选CDR和CRX）
高速吞吐量，采样率高达250 kHz
通过紧凑设计实现小体积

包含内容：

USB线（用于连接DCA-X大型机或用户自带的PC）
电源线
乐器覆盖

N1092A 28/45 GHz DCA-M（一个光通道），配有选件 CDR
特点
附件包括：

USB 电缆（用于连接 DCA-X 主机或用户的个人电脑）
电源线
仪器罩
高灵敏度，噪声 < 5 µW
超快吞吐量，采样率高达 250 kHz
准确的高速数据分析，抖动 < 200 fs
紧凑型设计外形更小
未滤波的带宽 > 40 GHz（选件 40A）
提供综合时钟恢复功能（选件 CDR）
