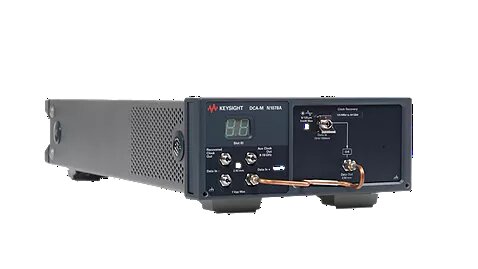

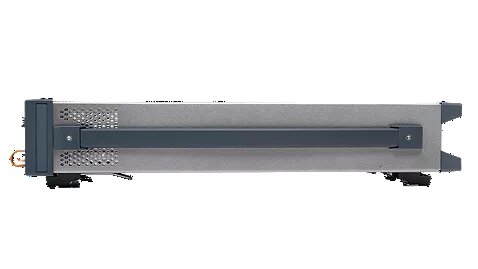

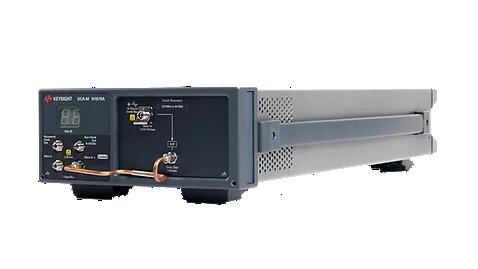

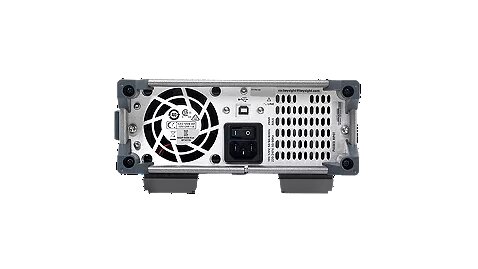

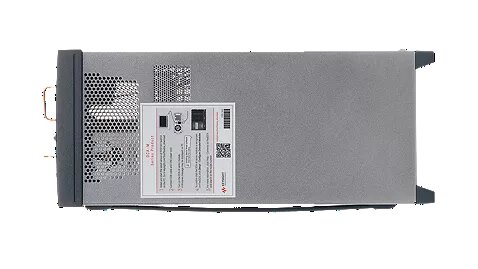

KEYSIGHTCDR光/电时钟数据恢复解决方案
N1076B/7A/7B/8A DCA-M
利用抖动频谱分析（JSA）和集成的可变均衡器高级功能为高达 64 Gbuad 的光学和电气 NRZ 及 PAM-4 信号提供时钟恢复功能
PRODUCT
无论您的工作是涉及计算机、数据通信还是通信标准，是德科技的CDR时钟恢复解决方案都能为您提供非常宽的数据速率范围，非常适合用于各种发射机和接收机测试设置。 这种一体式光电（O/E）转换器具有很高的灵活性，因此您可以使用同一台仪器来测试不同的设计。 有了这套数字通信分析仪、配套软件和CDR时钟恢复解决方案，可以让您信心满满地执行更精确的测量。
所有的CDR时钟恢复解决方案均可实现电气非归零（NRZ）和 4 级脉冲幅度调制（PAM4）信号的一致性
使用一台仪器执行更多测试：光/电解决方案将电气时钟恢复与放大的 O/E(光电转换器)集成在一起，从而同时为光通信和电气应用提供支持
选择集成式光分路器，或者是用户提供的外部光分路器
在 < 100 fs RMS 的超低剩余随机抖动条件下进行分析
通过抖动频谱分析（JSA）功能，获得更深入的见解
使用黄金锁相环（PLL）进行合规操作，对测试结果充满信心
N1077B 光/电时钟恢复
拥有 125 MBd 至 64 GBd 数据速率范围（连续），支持光/电 NRZ 和 PAM4 数据信号
具有可调峰值和环路带宽（高达 20 MHz），能够提供符合标准的时钟恢复（“理想 PLL）”
内置均衡器（选件 EVA）可锁定质量下降的信号（“闭合眼图”）
抖动频谱分析功能（选件 JSA）可深入分析抖动的根本原因
使用 N1010300A FlexPLL 应用软件执行符合规范的 PLL 带宽和峰值测量
附件包括：
USB 电缆（用于连接 DCA-X 主机或用户的计算机）
电源线
N1078A 光/电时钟恢复
拥有 125 MBd 至 64 GBd 数据速率范围（连续），支持光/电 NRZ 和 PAM4 数据信号
具有可调峰值和环路带宽（高达 20 MHz），能够提供符合标准的时钟恢复（“理想 PLL”）
内置可变均衡器（选件 EVA）可锁定质量下降的信号（“闭合眼图”）
使用抖动频谱分析功能（选件 JSA），可深入分析抖动的根本原因
使用 N1010300A FlexPLL 应用软件和 N1081PLCA PCI Express PLL 测试应用软件，可执行符合标准的 PLL 带宽和峰值测量
附件包括：
USB 电缆（用于连接 DCA-X 主机或用户的个人电脑）
电源线
N1076B 电时钟恢复
拥有 125 MBd 至 64 GBd 数据速率范围（连续），支持电气 NRZ 和 PAM4 数据信号
具有可调峰值和环路带宽（高达 20 MHz），能够提供符合标准的时钟恢复（“理想 PLL”）
内置可变均衡器（选件 EVA）可锁定质量下降的信号（“闭合眼图”）
抖动频谱分析（选件 JSA）功能能够深入分析抖动的根本原因。 使用 N1010300A FlexPLL 应用软件和 N1081PLCA PCI Express PLL 测试应用软件，可执行符合标准的 PLL 带宽和峰值测量
配有 USB 电缆（用于连接 DCA-X 主机或用户的个人电脑）
