在电子工程测试领域，对信号的精准捕捉与全面分析是保障项目研发、产品调试与故障排查效率的核心。泰克作为示波器领域的领军品牌，推出的 MDO3000 系列混合域示波器，凭借 “混合域集成” 的核心优势，将多种测试功能融为一体，为工程师提供了覆盖时域、频域、数字域及串行总线的一站式测试平台，广泛适用于通信、汽车电子、工业控制、消费电子等多个行业。

MDO3000系列：

MDO3012\MDO3014\MDO3022\MDO3024\MDO3032\MDO3034\MDO3052\MDO3054\MDO3102\MDO3104

系列核心定位：打破测试域壁垒，简化测试流程

传统测试场景中，工程师往往需要同时操作示波器（时域）、频谱分析仪（频域）、逻辑分析仪（数字域）等多台设备，不仅面临设备摆放空间紧张、多设备同步难、数据整合繁琐等问题，还可能因设备间协同误差影响测试精度。

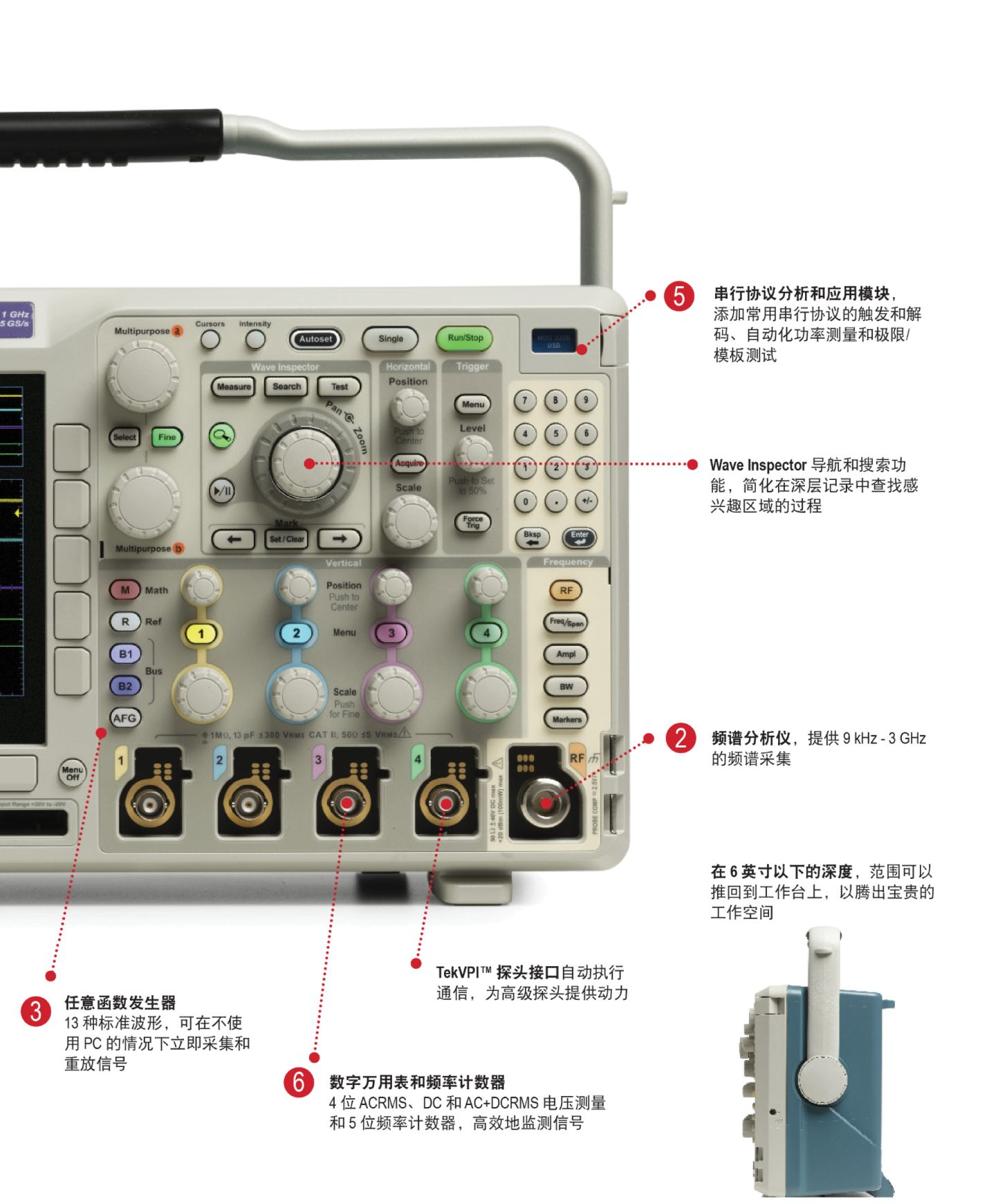

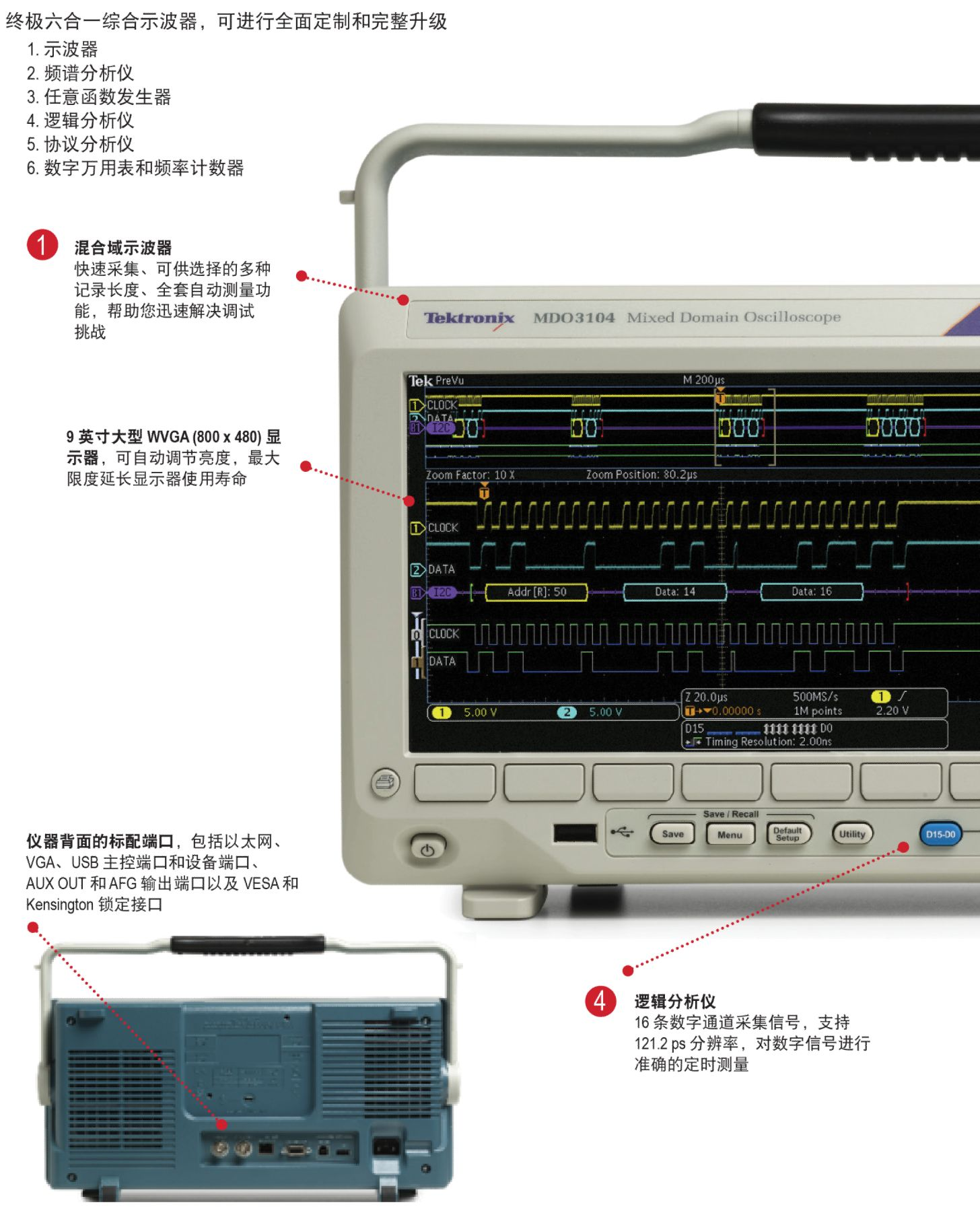

泰克 MDO3000 系列的核心定位，正是通过 “单台设备集成多域测试能力”，打破这种壁垒：它在一台示波器主机内，原生集成了高性能示波器、频谱分析仪、任意函数发生器（选配）、逻辑分析仪（选配）、协议分析仪（选配）、数字电压表/频率计数器（注册后免费提供）等多种工具，无

需额外外接模块或设备，即可实现多域信号的同步采集与关联分析。这种设计不仅大幅节省了测试台空间与设备采购成本，更通过 “一次连接、多域同步” 的特性，将测试效率大大提升，尤其适合复杂系统的动态信号分析。

核心功能亮点：贴合实际测试需求

MDO3000 系列的功能设计并非简单的 “功能堆砌”，而是围绕工程师的实际测试痛点，提供针对性解决方案。

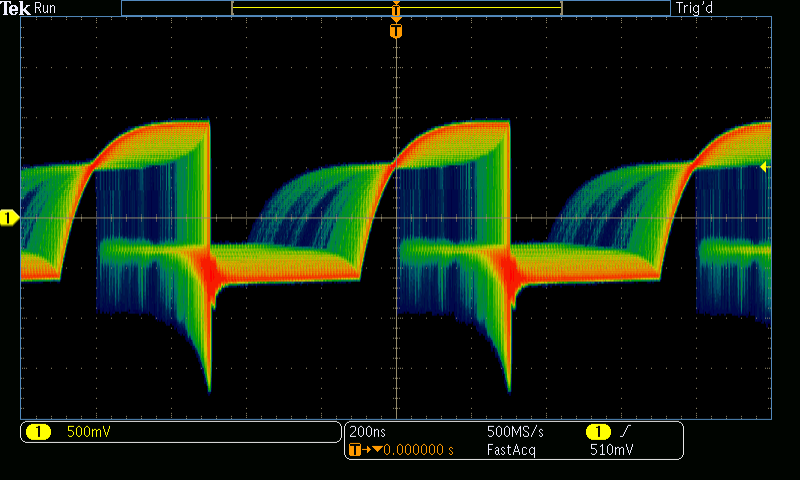

l示波器：数字荧光技术及 FastAcq® 高速波形捕获

数字荧光技术能够快速了解器件的实际工作情况。其快速波形捕获速率在采用 FastAcq 时超过 280,000  wfms/s，能够以非常高的概率，迅速查看数字系统中常见的偶发问题，如欠幅脉冲、毛刺、定时问题、等等。FastAcq 采集模式下提供 4  个波形调色板，带有 FastAcq 的数字荧光技术可以实现 > 280,000 wfms/s 的波形捕获速率和实时颜色辉度等级。

l频谱分析仪

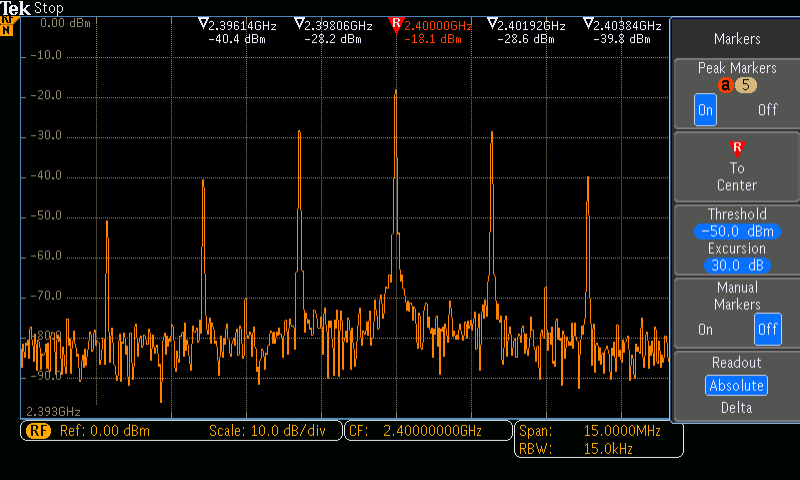

MDO3000 系列在射频测量领域具备全面且高效的性能，为满足现代射频的带宽需求，它提供高达 3GHz 的捕获带宽，确保用户能够清晰看到频域内所查找的事件；该系列能自动在峰值上放置标记，指明每个峰值的频率和幅度，其中满足门限和偏移条件的五个最高幅度峰值会被自动标记，并同步提供这些峰值的频率和幅度信息；同时，还包含一个三维频谱图显示，特别适合监测缓慢变化的 RF 射频现象；为了适配不同的观测需求，MDO3000 系列提供四种不同类型的射频输入光迹或视图，具体包括正常、平均、最大保持和最小保持；此外，该系列还内置了三种自动射频测量功能，即信道功率、邻道功率比和占用带宽，全方位助力用户精准完成射频相关测量工作。

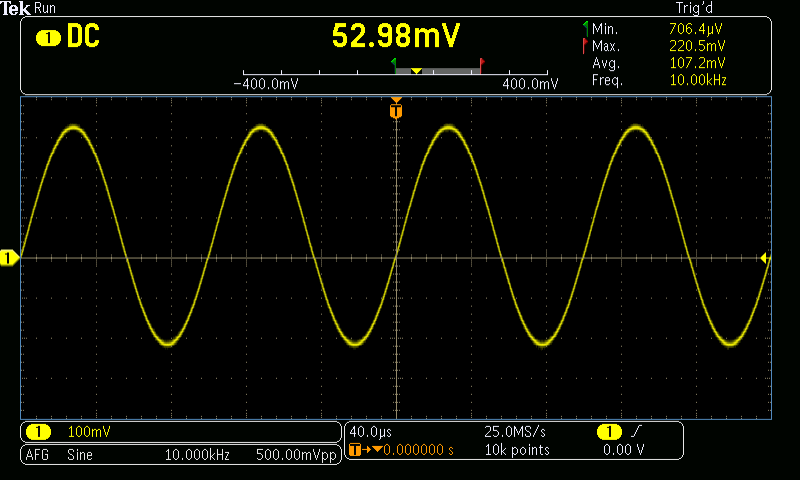

l数字电压表(DVM)和频率计数器

MDO3000 包含一台集成 4 位数字电压表 (DVM) 和 5 位频率计数器。任何模拟输入都可以作为电压表的来源，使用的探头与通用示波器相同。易于读取的显示画面以数字方式和图形方式表示变化的测量值。显示画面还显示测量的最小值、最大值和平均值，以及之前五秒时间间隔内测量值的范围。DVM 和频率计数器可在任何 MDO3000 系列产品中使用，在您注册产品时即被激活。

l远程连接和仪器控制

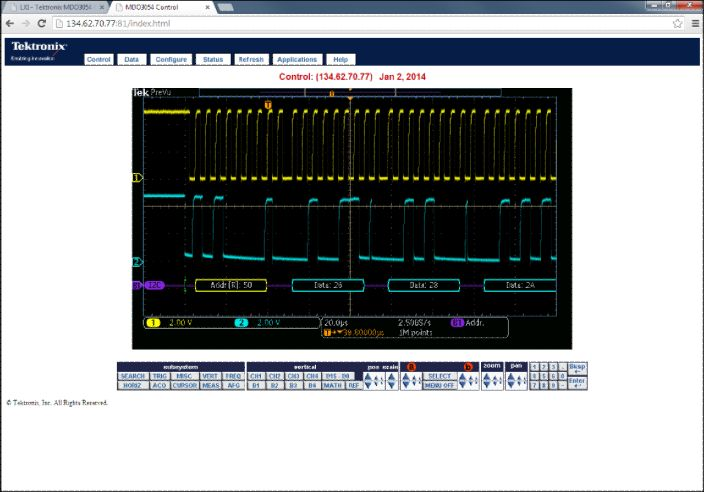

导出数据和测量非常简单，只需在示波器与 PC 之间连上一根 USB 电缆即可。 每台示波器标配主要软件应用程序 OpenChoice® Desktop、Microsoft Excel 和 Word 工具栏，可以与 Windows PC 快速而简单地直接通信。标配 OpenChoice Desktop 可以在示波器与 PC 之间通过 USB 或 LAN 快速方便地通信，传送设置、波形和屏幕图像。内置 e*Scope® 功能可以通过标准网络浏览器，借助网络连接快速控制示波器。 您只需输入示波器的IP地址或网络名称，浏览器中将显示一张网页。 可以直接从网络浏览器传送和保存设置、波形、测量结果和屏幕图像，或对示波器设置进行实时控制更改。

适用行业与场景：从研发到生产的全流程覆盖

MDO3000 系列凭借其 “多域集成、高性能、易操作” 的特性，广泛应用于多个行业的全测试流程：

适用行业         典型测试场景

汽车电子    - 车载 CAN/LIN 总线通信测试；

- 电机驱动信号的时域 - 频域分析（如逆变器输出波形）；

- 车载雷达模块的射频信号（频谱分析）。

工业控制    - PLC 与传感器的模拟信号（如 4-20mA 电流信号）测试；

- 工业以太网（EtherNet/IP）的通信解码；

- 变频器输出的谐波分析（频域功能）。

消费电子    - 智能手机充电电路的电压纹波测试；

- 蓝牙 / Wi-Fi 模块的射频信号纯度分析（频谱功能）；

- 显示屏驱动信号的时序分析（数字域）。

通信设备     - 基站射频模块的功率、频率稳定性测试；

- 高速串行总线（如 USB 3.0）的信号完整性分析；

- 通信信号的调制解调分析（如 QPSK 信号）。

为何选择 MDO3000 系列？

在电子测试设备日益复杂的当下，泰克 MDO3000 系列以 “集成化、高效化、精准化” 为核心，为工程师提供了三大核心价值：

降低测试成本：单台设备替代多台仪器，节省采购与维护成本，减少测试台空间占用；

提升测试效率：多域信号同步采集与关联分析，快速定位故障，缩短研发与调试周期；

保障测试精度：高性能硬件（高带宽、高采样率）与智能软件（精准触发、自动测量）结合，确保测试数据的可靠性。

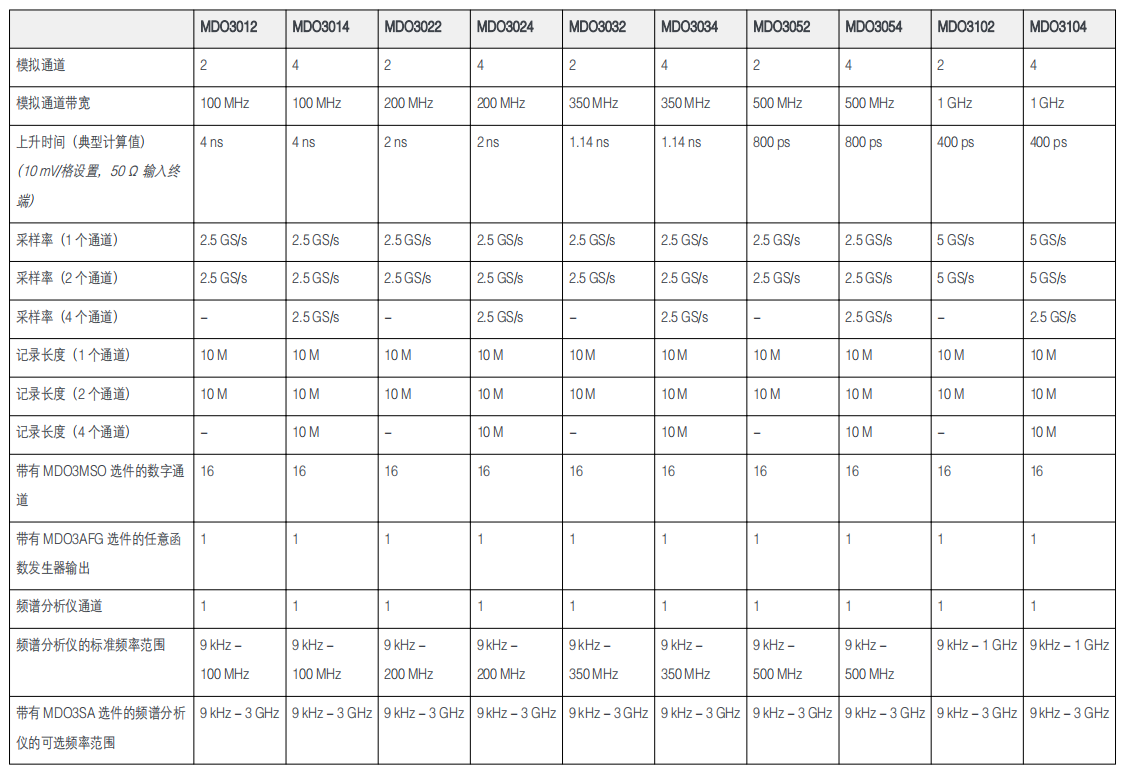

MDO3000系列各型号对比
